干法球磨機HA系列

A. 原理

HA型攪拌式研磨機包含一個全新內部構造的研磨缸，允許主軸有更高的轉速，可實現更細的研磨，是采用側出料的連續式操作方式。具有一系列形狀特殊的攪拌臂，分流盤軸向安裝在攪拌軸上。這種全新的設計可使用更小的研磨介質和采用更高的轉速RPM，增加了物料在研磨室內停留的時間，因而可保證出料的粒度更細。HA型高速干磨機常用于連續式研磨。物料從頂部加入，利用離心力從底部卸料。通常加入的物料粒徑較?。ㄒ话銥?0目），*終研磨后的粒徑可達微米級。HA型也可用于纖維類和聚合物等物料的研磨。

C.攪拌器

特殊設計的攪拌器

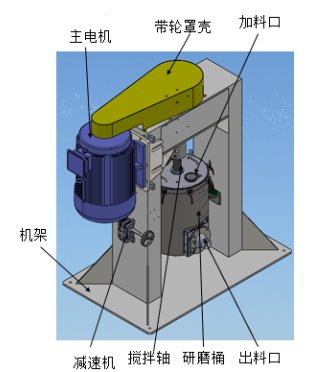

HA系列攪拌器如右圖所示，由主軸、數根攪拌棒和分流盤組成；

物料從桶蓋上加料口加入后可通過逐層研磨后降至研磨桶下部

的出料口排出。使其在研磨桶內研磨充分。

D. 干法研磨的過程

干法研磨的過程：

干法研磨加工過程為，將物料和研磨介質一起加入一個固定的研磨缸中，攪拌臂旋轉使研磨介質以無規則的內部多孔方式攪動，這種多孔狀態動力學上稱為多孔結構。在這種膨脹的狀態下，研磨介質和微粒能任意移動，互相碰撞， 從而達到顆粒細化的目的。

?研磨桶和攪拌器立式放置；

?桶體帶水冷卻隔套，可采用各種內襯；

?桶體可手動翻轉；

?出料口可接負壓風機，實現連續進出料，循環研磨；

?出料口帶有網板，磨介在桶內，粉體排出

E. 特點

HA型機機構特點

1能以連續式方式工作

2整套系統可在無塵環境或惰性氣氛保護中進行研磨

3能有效提高研磨效率

4能有效控制粉料的溫度

5能實現密封無粉塵運作

6自動化程度高，減少人工勞作

7在要求無金屬污染的研磨時，研磨桶及攪拌棒可使用碳化鎢或陶瓷材料

8操作簡單，維護少

F.技術參數

HA-160主要技術參數：

?攪拌桶容積：160L，Ф533×750mm

?電機功率：55KW，皮帶傳動，

?主軸轉速：250-500轉/分，變頻調速。

?研磨介質：60L，

?處理粉體：40-60升（批次） 20-40升/小時（連續式）

?氣動側出料，可自動加料

?桶體和桶蓋均帶水冷卻系統，能有效降溫

?整個研磨系統可通氣體保護

?建議使用同種大小磨介

HA-320主要技術參數：

    ?攪拌桶容積：320L，Ф660×645mm

    ?電機功率：110KW，減速機傳動，

    ?主軸轉速：200-400轉/分，變頻調速。

    ?研磨介質：120L，

    ?處理粉體：80-120升（批次） 40-80升/小時（連續式）

    ?氣動側出料，可自動加料

    ?桶體和桶蓋均帶水冷卻系統，能有效降溫

    ?整個研磨系統可通氣體保護

    ?建議使用同種大小磨介

    ?外形尺寸：長*寬*高=2600*1200*2700

G.應用：?陶瓷粉

?玻璃

?金屬粉

?機械合金化

?金屬氧化物

?纖維

?食品

?鐵氧體

?礦物

?石墨　　　 　 　 　 　 　 　 　 　 　 　 　 　

?塑料

?橡膠

?化工

?煤、焦炭

?顏料
