HC系列縱擺磨粉機

鴻程**技術：新型縱擺結構

擺式磨粉機行業的技術革命 傳統雷蒙磨更新換代產品產量比傳統雷蒙磨粉機高30-40%

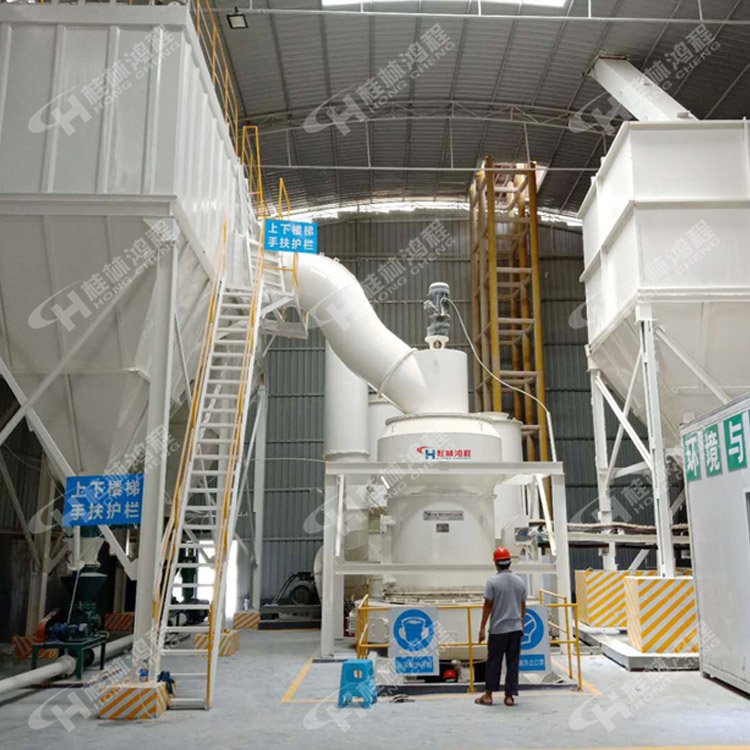

HC縱擺式磨粉機是在R型磨粉機的基礎上進行的技術更新，該產品各項技術指標同比R型機均有大幅度提高，是高效節能的新型磨粉機產品。成品細度可在22-180μm（ 80-600目）之間任意調整。 該產品是R型磨粉機的更新換代產品。其中HC1700大型縱擺式磨粉機是中國很早研發成功的大型雷蒙磨粉機，比同類5R設備產量高出約2.5倍至4倍，有效地提高了單臺設備的單位產量，降低單位產量能耗, 使大型制粉項目的理想選擇。

成品粒度：22-180μm

生產能力：1-25/h

該產品適用于粉磨石灰石、方解石、活性炭、滑石、白云石、鈦白粉、石英石、鋁礬土、大理石、長石、重晶石、螢石、石膏、鈦鐵礦、磷礦、陶土、石墨、粘土、高嶺土、輝綠巖、煤矸石、硅灰石、石灰、鋯英砂、膨潤土、錳礦等莫氏硬度7級以下，濕度在6%以內的各種非易燃易爆物料。

產品優勢

（新技術）梅花架及縱擺磨輥裝置，結構先進合理。機器振動非常小，噪音低、機械運行平穩、性能可靠。通過市場的實際應用，已獲得較好的社會效益和經濟效益。物料在單位研磨時間內處理量更大、效率更高。在與R型磨粉機總功率不變的情況下，產量同比提高40%以上，單位電耗成本節省30%以上，是真正的高效節能型磨粉機產品。磨粉機余風口配備了脈沖除塵器，其收塵效率達到了99.9%，主機所有正壓部分都做了密封處理，基本實現了無粉塵加工車間。采用了全新的密封結構設計，磨輥裝置可實現300-500小時加注一次潤滑脂。另外，更換磨環不用拆除磨輥裝置，維護更方便。

設備構造及原理

HC縱擺式磨粉機主要由主機、給料機、分級機、鼓風機、管道裝置、儲料斗、電控系統、收集系統等組成。

HC縱擺式磨粉機主機主要由底座、中心軸架、磨環、梅花架總成、磨輥總成、中心軸、鏟刀架、鏟刀座總成、罩筒等結構組成。進行碾壓磨粉的工件磨環、磨輥采用耐磨材料經鑄造而成，其與物料的接觸面都經過耐磨處理。系統的動力裝置可采用減速機傳動和雙傳動裝置兩種方式。分級機采用強制性渦輪分級機，輸送給料系統可根據不同的物料進行選配。收集系統可選雙旋風加脈沖除塵器的閉路收集系統及全脈沖收集的開路系統。控制系統可根據客戶需求選擇全自動控制以及遠程控制等模式。

工作原理：

物料經顎式破碎機破碎成符合規格的粒度，經畚斗式提升機提升到儲料斗，再由給料機定量送入主機腔進行研磨，主機腔內支撐在梅花架上磨輥裝置繞中心軸旋轉，磨輥在離心力的作用下水平向外擺動，從而使磨輥壓緊磨環，磨輥同時繞磨輥軸自轉。旋轉的鏟刀揚起的物料被拋向磨輥與磨環之間，因磨輥的輥碾而達到粉碎和研磨作用。磨碎的粉末被鼓風機的氣流吹到主機上方的分級機進行分篩，細度過粗者仍落入主機內重磨，細度合乎規格者隨風流入旋風收集器，收集后經出粉管排出即為成品（成品粒度可高達0.008mm），凈化后的氣流經旋風上端的管道流入鼓風機，風路是循環的，除鼓風機至研磨室為正壓外，其余管路內氣流均在負壓下流動，室內衛生條件較好。由于物料所含水份在研磨時受熱蒸發為氣體，管路中各法蘭接合處、進料口等處泄入風管的氣體導致循環風路中的風量增加，這些增加的風量經鼓風機和主機之間的余管導至簡易收集器，隨同風流帶入的粉末經收集后由集灰斗排出。
