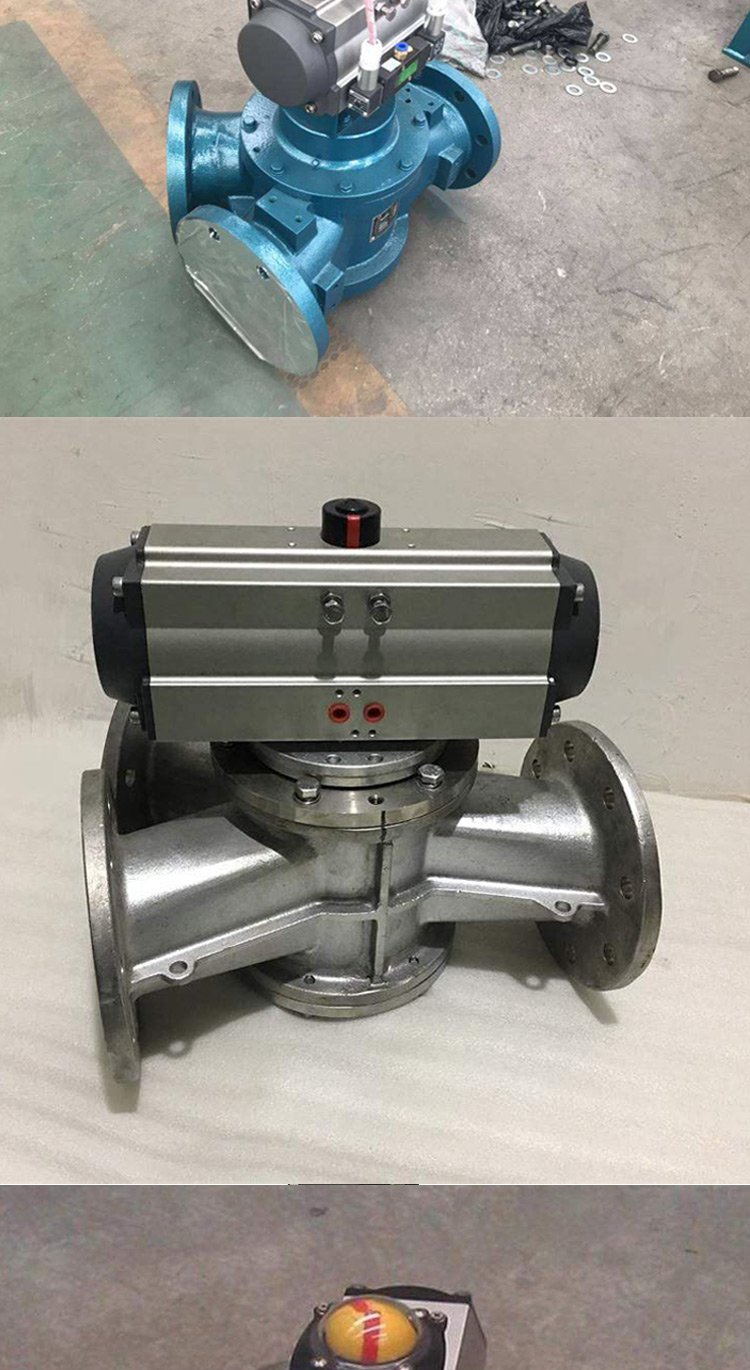

氣動分路閥在輸送系統中起著管路切換的作用，可以改變輸送物料流向的作用，采用旋塞式結構，密封可靠，換向靈活。適用于粉料和顆粒物的方向切換。在控制方面，采用氣缸或電動執行器帶動旋塞換向，并安裝磁性開關，指示并控制氣缸換向，電磁換向閥控制進、排氣，實現換向。

氣動分路閥又叫陶瓷三通切換閥，三通閥，三通切換閥或三通分料閥，可以適用于粉料及粒料的切換輸送；特殊的結構可以滿足客戶帶料切換的要求；整體結構設計堅固而緊湊，精巧美觀；多種角度的設計，可滿足各種角度管路的切換需求；輸送通道平滑光潔，確保物料暢通；是根據固體顆粒和粉狀物料輸送的特殊要求而開發的系列產品。本閥主要由閥體、閥軸、閥板、曲柄機構、氣動推桿(電液動推桿或手動機構)等組成。氣動推桿由外力通過曲柄帶動閥軸、閥板作一定角度的擺動，從而達到控制物料流向，分送物料的目的。

主要特點

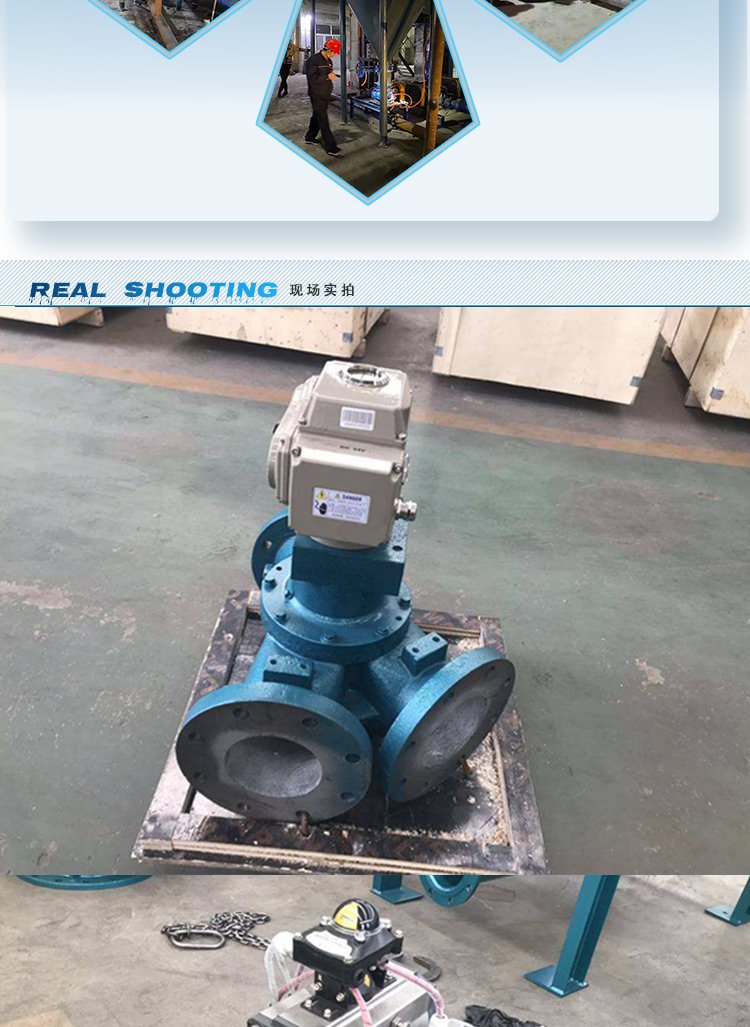

①驅動部采用氣缸裝置或電動執行器

②密封可靠，耐高壓

③本體強度適應各種管道壓力

④軸能承受氣缸**輸出壓力（工作壓力≤0.7Mpa）

⑤轉子的旋轉角度能通過調節氣缸的行程輕易實現

⑥工作壓力：-0.098~+0.8Mpa

⑦耐熱溫度：-30~250℃

三通切換閥采用精密鑄鋼或優質鋼板焊接結構，具有體積小、重量輕、阻力小。采用氣動推桿(電液動、電動推桿)驅動，可以快速切換物料流向。氣動執行機構通過轉軸和擺臂帶動閥板在兩個出料口之間來回運動完成物料的切換輸送。閥板與密封面之間加載螺旋壓縮彈簧，彈簧力始終使閥板密封面與密封環面緊密貼合，且又允許閥板在垂直方向移動，從而有助于補償閥門零部件的熱脹冷縮，并能克眼任何背壓變化對密封的影響，還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力之差使得閥板能在啟閉過程中產生自轉，此特性使得密封面之間會產生研磨、拋光作用。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

分路閥是應用于固體物料（粉末、顆粒物料、粉粒混合物、片狀等）輸送系統中用于切換管道中物料流向的設備，完全密封的結構可適用于室外環境。是物料輸送系統中控制物料快速換向的理想設備，廣泛用于火電、環保、建材、冶金、礦山、輕工、糧食行業的粉煤灰、渣、水泥、水泥生料、石灰石、煤粉、膨潤土、滑石、重晶石固體顆粒和粉狀物輸送。本閥門設有一個進料口兩個出料口，進出料角度可以任意變化。通過旋轉軸帶動閥板在兩個出料口之間來回切換運動。氣動執行機構的活塞桿、密封填料不與介質直接接觸，大大延長了氣動執行機構的使用壽命。同時新穎獨特的設計很好的解決了同類閥門軸密封處物料外漏的情況。
