激光粒度儀HELOS&SPRAYER

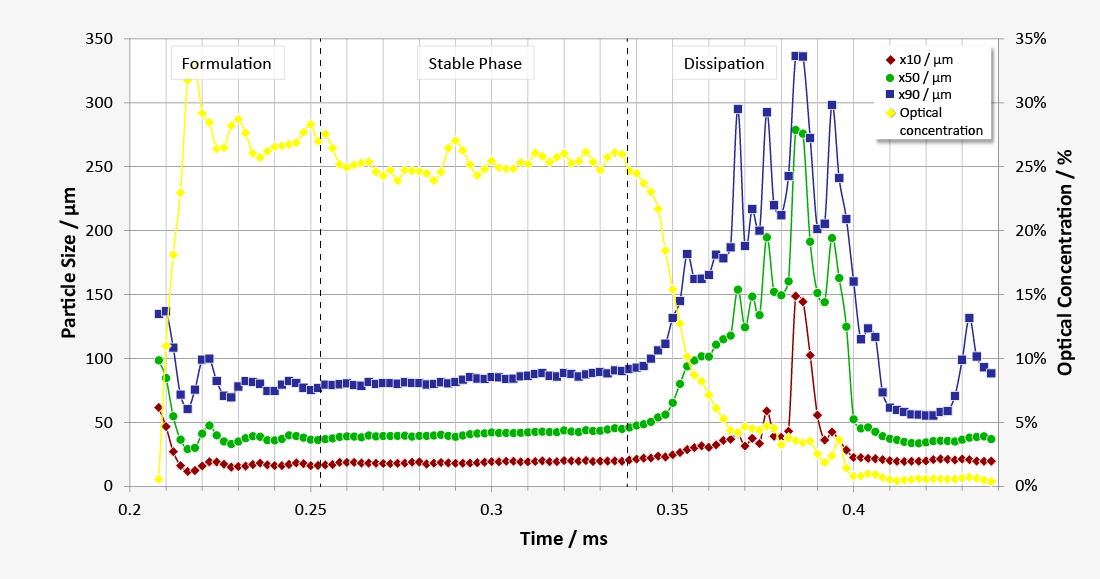

鼻噴測試過程（起始期、穩定期、消散期）

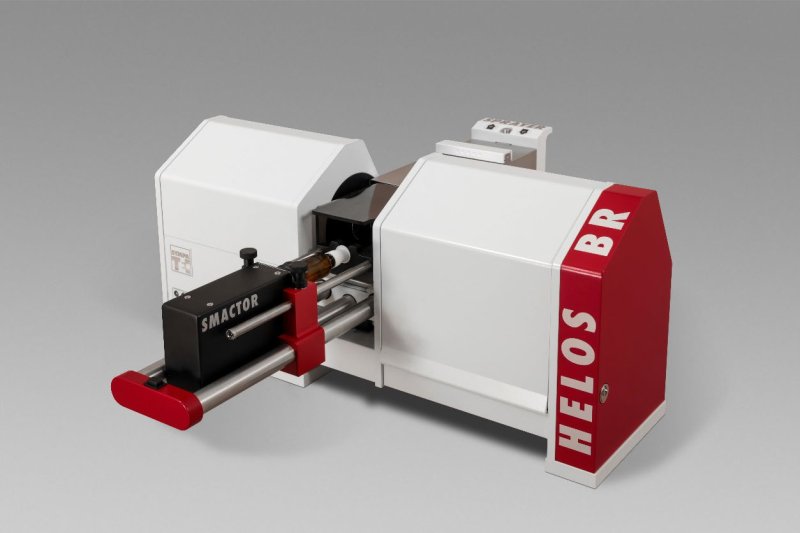

鼻噴裝置

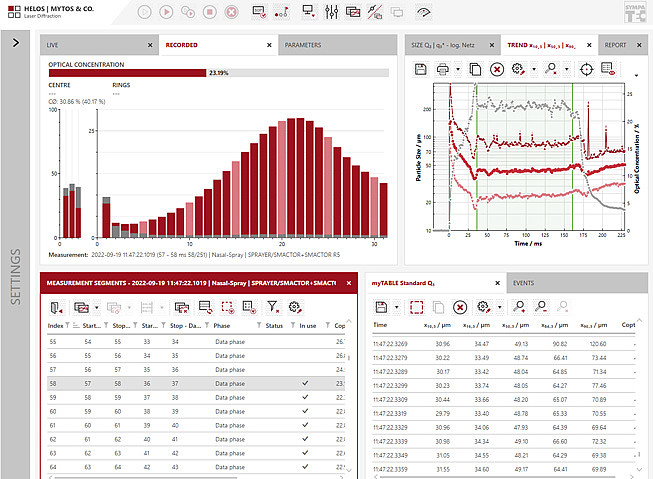

軟件測試窗口

智能型SMACTOR驅動器的加入，使得SPRAYER系統能夠支持行程、加速度和力控制驅動噴霧器，并模擬手動釋放過程。通過為加速度、沖程長度、觸發力及其上升時間等多個參數單獨設置，該驅動器實現了用戶自定義且可復現的釋放特性曲線，滿足多樣化測試需求。

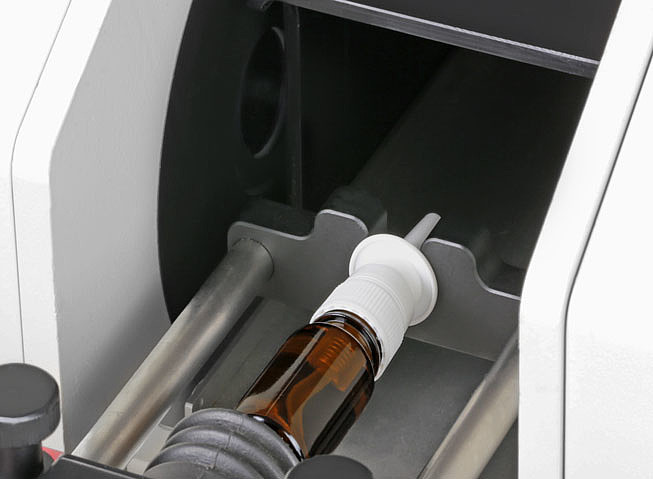

SPRAYER與SMACTOR 強強聯合，以堅固耐用的設計， 提供了用戶友好的傳感器監控操作，確保噴霧瓶噴嘴能快速精確地對準測量區域內的激光束 ，提升測量精度與效率。

整個驅動過程由專業軟件全程控制與監控，便于后續評估分析。軟件還能精準控制噴嘴與激光之間的距離，確保測量結果的準確性。

應用軟件提供四種不同模式，以滿足多樣化的測量監控需求：

• 全程模式：對整個噴霧過程中的衍射強度進行積分處理。

• 三階段模式：根據FDA要求，將結果分為起始期、穩定期和消散期。

• 時間切片模式：提供高達每秒2000個粒徑分布的高分辨率測量。

• 時間分段模式：先對噴霧過程進行時間分段，再識別穩定階段，并匯總相應段的數據以供評估。

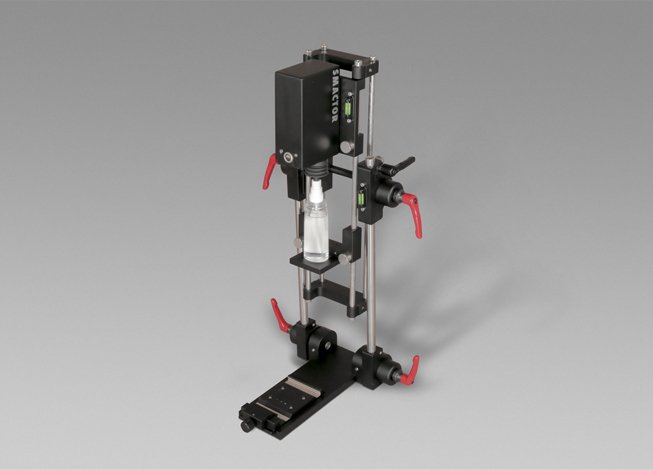

SMACTOR驅動器

ROTOR支架

SPRAYER僅與SMACTOR執行器配套使用。但SMACTOR同樣支持獨立操作，可搭配通用支架，對多種瓶型的顆粒與液滴尺寸進行分析。

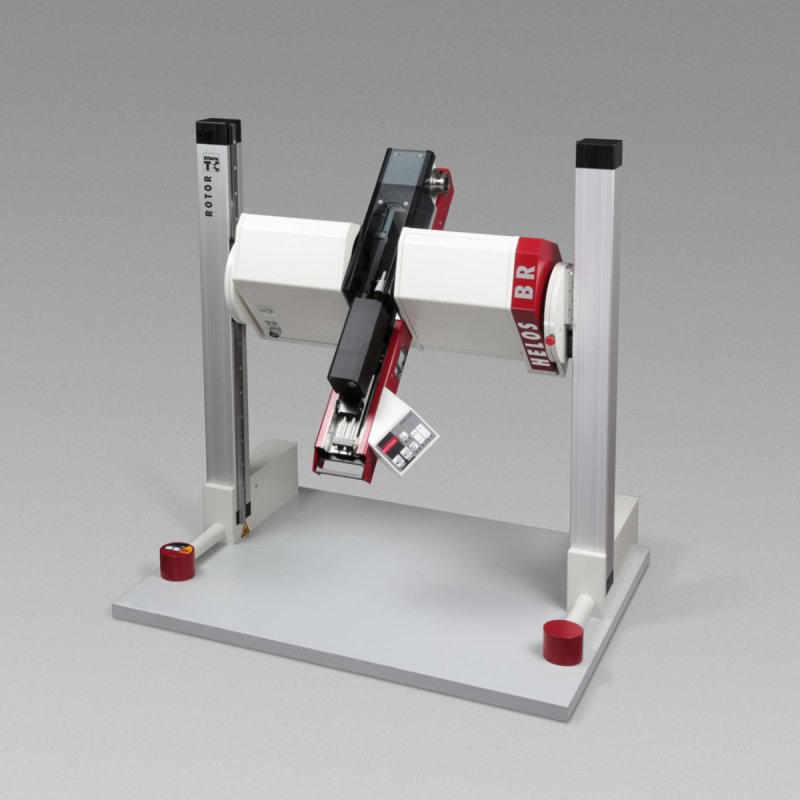

此外， 激光粒度儀HELOS&SPRAYER系統的傾斜角度及噴霧瓶的驅動角度均可通過SPRAYER進行監控，并可選配ROTOR支架進行精確設置。
