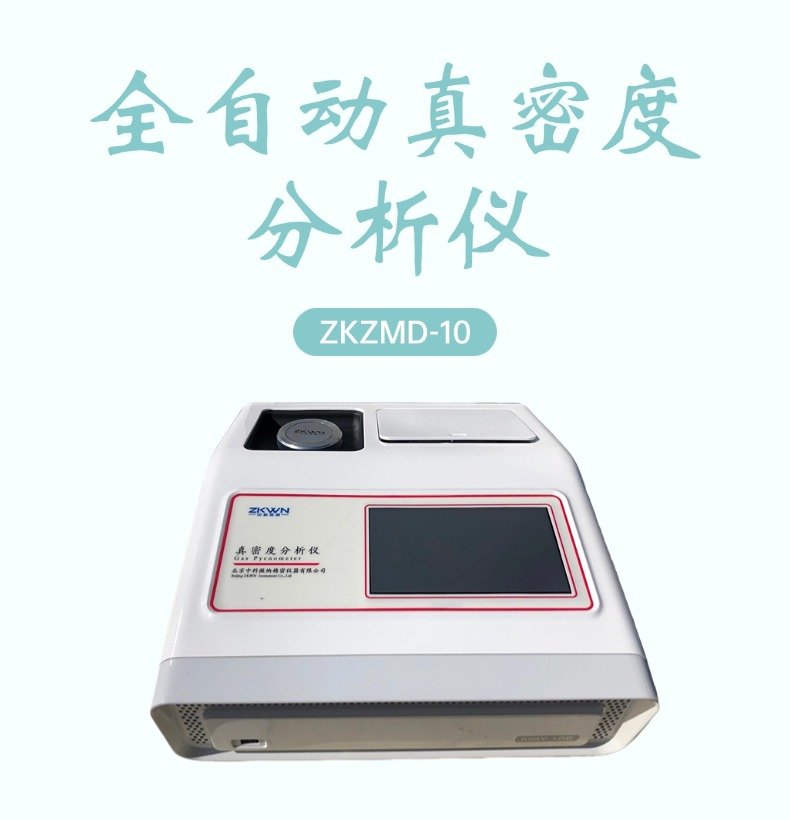

全自動真密度儀原理

應用阿基米德原理—氣體膨脹置換法，利用小分子直徑的惰性氣體（He）在一定條件下的玻義爾-馬略特定律（PV=nRT），通過測定由于樣品測試腔放入樣品所引起的樣品測試腔氣體容量的減少來精確測定樣品的真實體積，從而得到其真密度，真密度=質量/真實體積。

氣體膨脹置換法是以氣體取代液體測定樣品所排出的體積。此法排除了浸液法對樣品溶解的可能性，具有不損壞樣品的優點。因?yàn)闅怏w能深入樣品中極小的孔隙和表面的不規則空陷，因此測出的樣品體積更接近樣品的真實體積，從而可以用來計算樣品的密度，測試值也更接近樣品的真實密度。

儀器的測試系統由樣品測試腔和基準腔構成。測定樣品真密度時，儀器自動采集基準腔的壓力P₁及體積V₁并記錄；將一定未知體積的樣品V樣品放入已知體積V₂的樣品測試腔，向樣品測試腔注入一定量的氣體并記錄穩定后的壓力P₂；將樣品測試腔與基準腔連通并記錄穩定后的壓力P₃，根據平衡穩定后的壓力值和相關已知的體積V₁、V₂即可計算出待測的樣品體積V樣品，再由樣品的質量和體積計算出樣品的真密度。

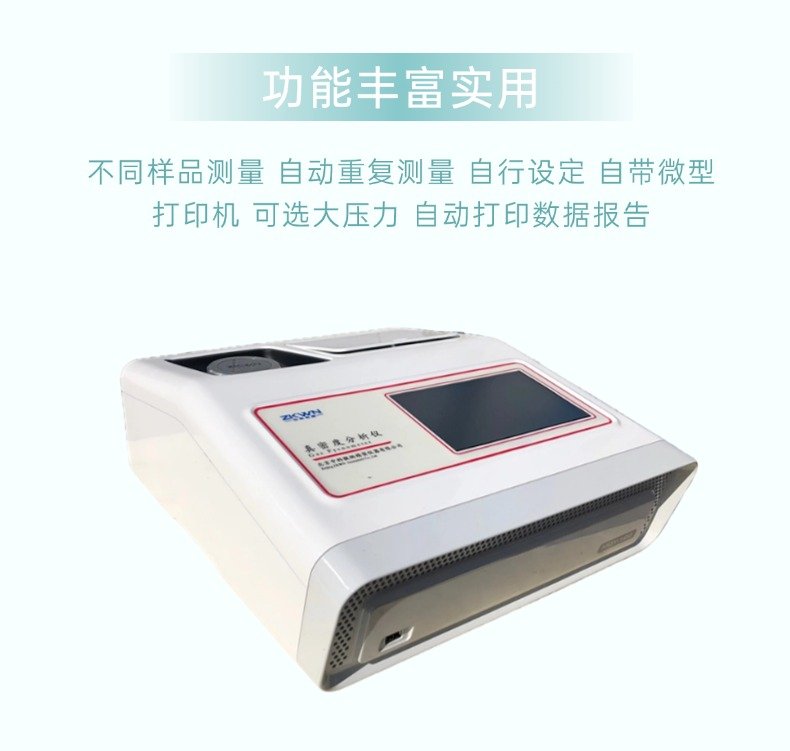

儀器特點

（1）適應塊狀、粒狀、粉狀、液體等不同樣品測量需要；

（2）自動重復測量狀態可進行重復運行；

（3）壓力平衡時間可根據用戶自行設定，設置靈活；

（4）分析運行一次的時間僅幾分鐘；

（5）對于用戶選擇的循環次數和定時的清洗，樣品準備/清洗狀態有脈沖信號（加壓/減壓）；

（6）自帶RS485、RJ45和微型打印機，以便于把數據傳到打印機（TMS型號）或PC上（PNS型號）；

（7）有用戶可選的**壓力，可消除分析樣品變形所帶來的危害；

（8）自動打印數據報告（TMS款），包括分析結果的統計，樣品號和運行條件。

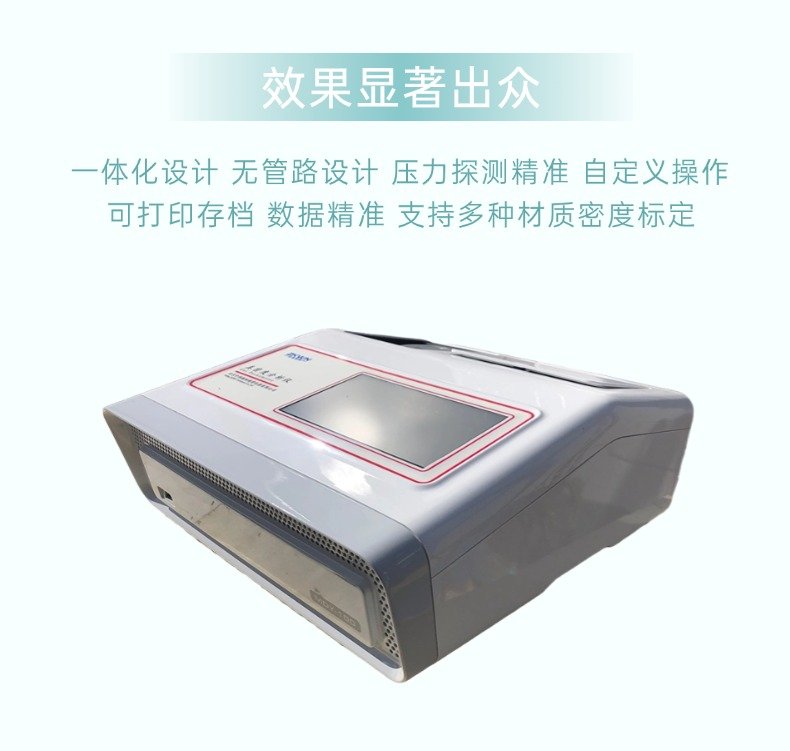

全自動真密度儀產品優點

(1) 集成式模塊：電磁閥、傳感器、樣品池采用一體化設計，減少死體積，結構緊湊，密封性好；

(2) 溫場均勻技術：采用無管路模塊化設計，環境溫度與模塊溫度保持平衡，氣體溫場均勻；

(3) 智能算法：壓力智能探測，流量控制穩定，**限度減小外界氣瓶壓力波動的影響；

(4) 腳本設計：高級用戶可根據測試需求更改腳本，自行設計操作流程；

(5) 打印功能：（TMS版）設計了測試結果輸出功能，方便用戶結果存檔與數據備份，包括電子數據與文檔數據；

(6) 流程指示：采用C語言開發的嵌入式軟件，操作流程清晰，數據實時詳盡；

(7) 24位采集精度：底層數據采集采用24位AD模塊；

(8) 標樣分析：可提供PVC、鋁、銅材質進行密度標定；

(9) 科技外觀：外觀結構簡潔流暢，造型新穎時尚，極富科技感。
