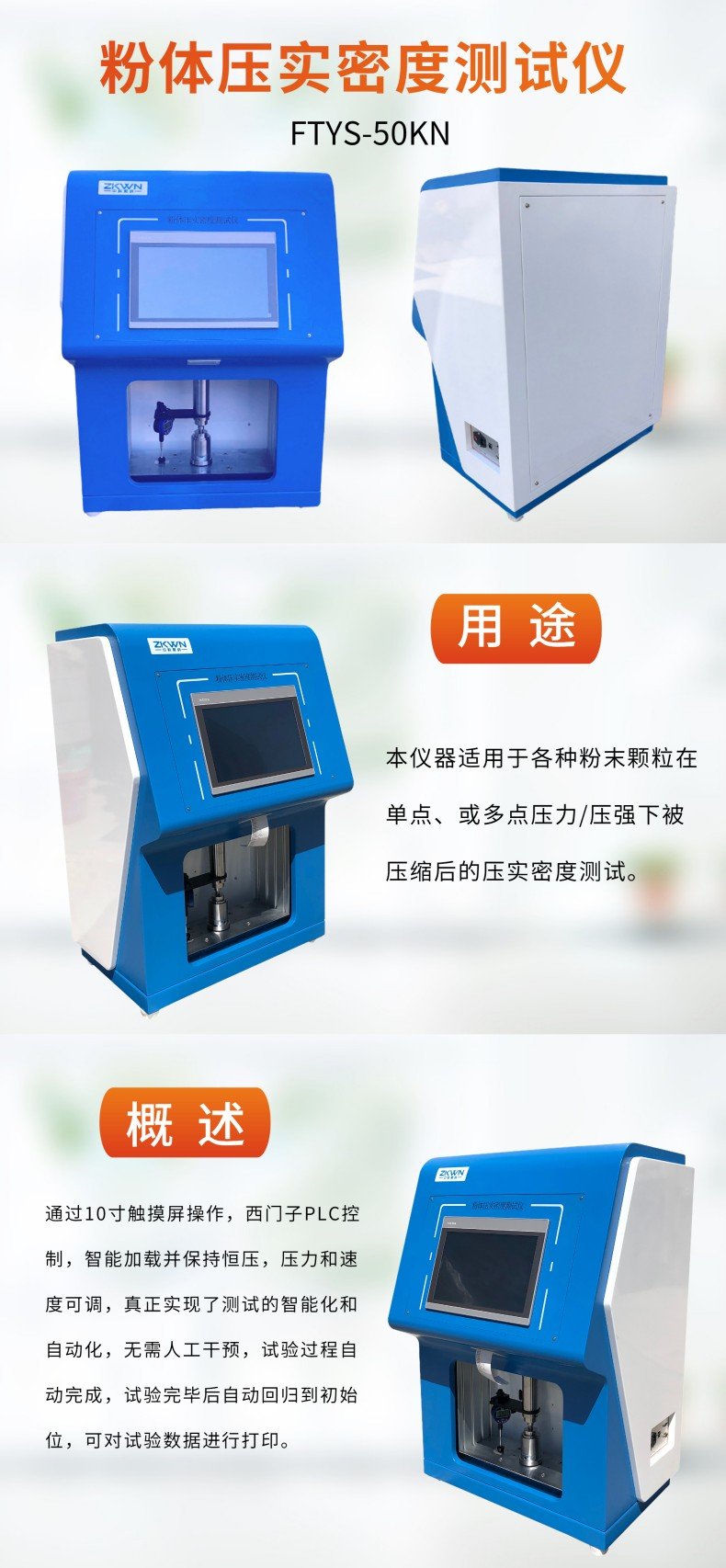

粉末壓實密度儀

測試標準：

GBT 24533-2009 鋰離子電池石墨類負極材料-粉末壓實密度的測試方法

設備用途：

本儀器適用于各種粉末顆粒在單點、或多點壓力/壓強下被壓縮后的壓實密度測試。

一、 工作原理:

在外力的壓縮過程中，隨著粉末的移動和變形，較大的孔隙被填充，顆粒間接觸面積增大，使原子間產生吸引力且顆粒間的機械契合作用增強，從而形成具有一定密度和強度的壓坯。

壓實密度的計算公式：壓實密度=面密度/材料的厚度

在鋰離子電池設計過程中，壓實密度=面密度/(極片碾壓后的厚度—集流體厚度) ，單位：g/cm3

壓實密度分為：負極壓實密度Anode density（或稱為陽極壓實密度）和正極壓實密度Cathode density（或稱為陰極壓實密度）。

鋰離子動力電池在制作過程中，壓實密度對電池性能有較大的影響，壓實密度與片比容量、效率、內阻、以及電池循環性能有密切的關系。

壓實密度越大，電池的容量就能做的越高，所以壓實密度也被看做材料能量密度的參考指標

二、產品概述：

本儀器通過10寸觸摸屏操作，西門子PLC控制，智能加載并保持恒壓，壓力和速度可調，真正實現了測試的智能化和自動化，無需人工干預，試驗過程自動完成，試驗完畢后自動回歸到初始位，可對試驗數據進行打印。

本儀器測量精度高，重復性誤差小，試驗過程自動化完成，設置頁面合理，操作簡單，操作人員無需通過專業技能培訓即可操作，真正實現了一鍵式自動化測試。

本儀器具有測量精度高、穩定性好、結構緊湊、使用方便等特點，完全符合國際標準的要求。

設備組成：

本儀器結構組成以下部分組成：

1、力值加載系統：由伺服電機為動力源進行加載，精確控制壓力，無噪音，連續加載

2、系統控制采集：10寸觸摸屏操作，西門子PLC控制和采集，

3、測試工裝電極：模腔13.0mm測試工裝

優勢特點：

1、10寸觸摸屏顯示，支持遠程，操作簡單、方便

2、試驗過程自動化，試驗完成后自動回歸到初始位

3、多種測試模式，支持恒壓力/恒壓強/梯度壓力/梯度壓強/壓縮比測試模式

4、測試過程實時顯示壓力、壓強、壓縮厚度、壓縮率

5、自帶微型打印機，支持數據打印

6、梯度多點測試結果，能夠自動統計各梯度之間的電阻差值，并自動計算百分比

7、可以對多點測試的結果進行在線查看及數據導出

8、實時同步顯示壓力/厚度曲線
