懸浮乳液顆粒形貌分析儀  儀器概述：

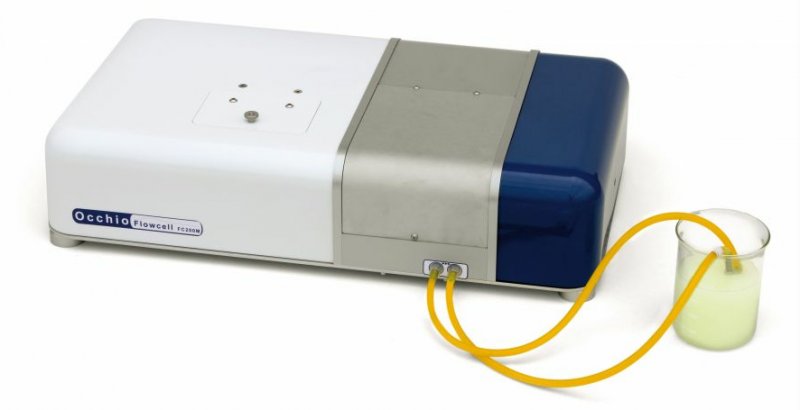

    歐奇奧FC200M是一臺全新的先進簡便的懸浮顆粒表征的自動粒度和形貌分析儀, 可以分析范圍在0.8-1mm之間的懸浮乳劑等顆粒粒徑；粒徑和形貌參數50-80個。計數范圍寬，可對亞微米顆粒和透明顆粒進行計數，無需電解質。

     歐奇奧FC200M內置蠕動泵裝置及高分辨聚焦裝置;藍光光源可以檢測極小的顆粒。

懸浮乳液顆粒形貌分析儀  產品功能：

l 顆粒顆徑分析

l 顆粒形貌分析

l 顆粒顏色分析

l 顆粒計數

l 顆粒透明度分析

l 懸浮液和乳液分析

懸浮乳液顆粒形貌分析儀  滿足標準：

完全符合ISO-13322-1靜態圖像法粒度分析儀規范

符合ISO 9276-6; 7; 8,CE Marking，EN 5022，EN 61000-3-2，EN 61000-3-3，IEC 61000-4-3，IEC 61000-4-4，IEC 61000-4-5，IEC 61000-4-16，IEC 61000-4-11，98/37/CE，93-68-CEE

懸浮乳液顆粒形貌分析儀  產品特點：

l 測量結果可完全對應激光衍射法、篩分法、顯微鏡法

l 無需理論及樣品參數設定, 給出*真實的分析結果

l 單色光透射分析；反射光顏色分析

l 干法和濕法兩用, 濕法可具備顆粒計數功能，自動校準

l 分析快速、操作簡便，50個以上粒徑和形貌分析參數

懸浮乳液顆粒形貌分析儀  產品優勢：

1. 無需樣品制備。

2. 樣品量：2mg至150,000mg。

3. 掃描粒徑范圍大：0.8微米到3000微米

4. 粒子粒徑無需較正.

5. 被測顆粒可以是導電性很強的粒子,如硅酸鹽水泥；也可以是不導電粒子.

6. 可以同時測量不同材料的混合物.

7. 1/5" 逐行掃描CMOS相機，圖像記錄速度：高速模式可達1/200秒。

8. 高分辨率的鏡頭為遠心鏡頭，比常規CCD相機采用的普通鏡頭異常**，可有效的避免陰影，且視景深且廣，沒有像差。

9. 采用**真空分散系統，使用軟件控制分散真空壓力。可通過標準操作程序自動運行。

10. 全自動操作：通過軟件全自動調節聚焦,放大倍率等。全自動軟件允許SOP驅動測量,同時實時控制校準,聚焦,放大倍率,計算,測量和顯示參數。

11. 樣品臺：零后沖,移動范圍精度為0.04um,平整度為5um；計算機控制樣品臺自動從分散區移到測量區，全過程自動校準。

12. 可同時記錄和顯示80多個參數：

粒徑參數（27個）：

l 等效直徑(體積、面積、周長、表面積) : 可換算成激光粒度儀等其它儀器的歸一化粒徑表述

l 內徑：與篩分直徑有正相關，可替代篩分法

l 長度、寬度：與顯微鏡法相關

l 測地直徑、纖維厚度：測量纖維長度和厚度的有效參數

l 骨架長度：是測定厚度不一致的類纖維樣品長度的有效參數（如煙絲）

l Crofton直徑：三維雙曲幾何空間的顆粒直徑

l 柯西-克羅夫頓周長 （Cauchy-Crofton perimeter）

l 凸包周長

l 內徑（**內切圓直徑）

l 勒讓德（Legendre）橢圓長度

l 勒讓德（Legendre）橢圓寬度

l Feret長度

l Feret寬度

l Feret共軛

l 內閾面積（inner threshold area）等

粒形參數：

宏觀形狀描述：

l 橢圓度

l 長寬比

l 延伸度

l 廣度

l 平直度 – 光伏材料銀漿柵線的重要指標

l 緊湊度

介觀形狀描述：

l 球形度

l 圓度

l 圓形度

l 凸度

l 凹度

l 堅固性

微觀形狀描述

l 粗糙度

l 鈍度

l 衛星化指數

l 贅生物指數

顏色描述

l 可以判斷不同顏色的混合物比例

l 可以計算樣品顆粒的氧化程度

l 可以區分不同顆粒的性質

操作軟件：

CALLISTO^TM EXPERT（專家級操作分析軟件）：測量的過程中可實時觀測圖像信息并儲存顆粒信息。

從2001年始，歐奇奧發布了全新的系統，可以分析所有的顆粒類型（粉末，懸浮液，乳狀液以及泡沫）。這些新的系統都結合成了現在的全新CALLISTOTM軟件，可以分析粒徑測量，粒形分析以及顆粒計數。現在，以有超過80個粒度和顆粒形貌參數.

1. 全自動：通過軟件全自動調節聚焦,放大倍率等。全自動軟件允許SOP驅動測量,同時實時控制校準,聚焦,放大倍率,計算,測量和顯示參數；

2. 儀器系統：OCCHIO 500nano XY為全自動干濕兩用多功能粒徑及形態分析儀，包括干法模塊，真空分散進樣系統，測量軟件，濕法測量模塊等，軟件全自動操作。

3. 校準：全量程標準粒子板快速自動校準，無需標樣校正

4. 顆粒坐標：每顆顆粒都有一個獨特的X,Y軸坐標參數,這樣可以避免同一顆粒被重復測量；

5. 圖象處理：自動，實時地獨立分割顆粒的原始圖象.可同時記錄和顯示52個參數：

6. 粒度參數：粒度大小，粒度分布，面積直徑， ISO內切圓直徑，平均直徑，周長直徑，內切圓直徑；寬度；長度；橢圓長度；橢圓寬度；ISO**長度等

7. 粒形參數：球形度，長寬比，對稱性，凹凸度，鈍度，圓度，粗糙度，延伸度，橢圓度，橢圓比，偏心率，ISO延伸度，ISO圓形度，實積度，緊湊度，灰度等參數；

8. 數據記錄：全搜索型數據庫.可對多個參數進行全搜索；

9. 標準操作程序：樣品可以通過手動或SOP測量.只需按一個鍵就可以全自動地完成測量包括自動設定和調整聚焦,放大倍率,光強度,測量參數,計算參數和顯示；

10. 散點圖：可以得到粒徑參數對粒形數據的分布圖。根據操作者所選的粒徑分級，所有的圖都和顆粒一致，操作者也可以在圖中點擊讓所點顆粒可視化。

11. 顯微鏡模式：顯示在散點圖或現場圖片中所選擇顆粒的參數和圖像。操作者可以在Bitmap格式下單獨保存圖片。

12. （粒徑&粒形，趨勢圖，EXCEL輸出，與篩法相關性....）
