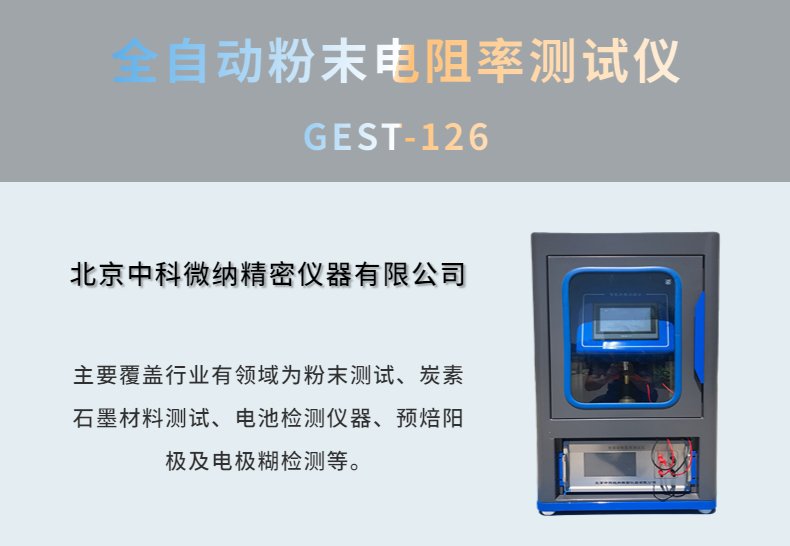

產品名稱：導體粉末電阻率試驗儀

產品型號：GEST-126

參考標準：YS T 587.6-2006 炭陽極用煅后石油焦檢測方法第6 部分：粉末電阻率的測定.pdf

GB/T 24525-2009 炭素材料電阻率測定方法

產品概述：

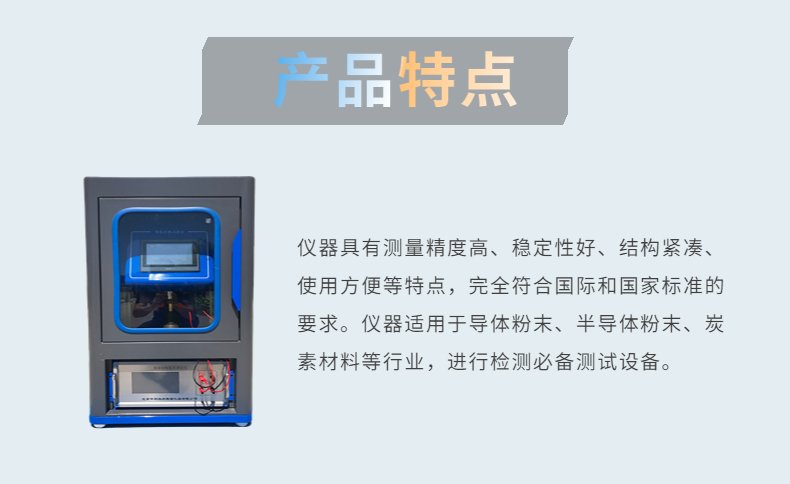

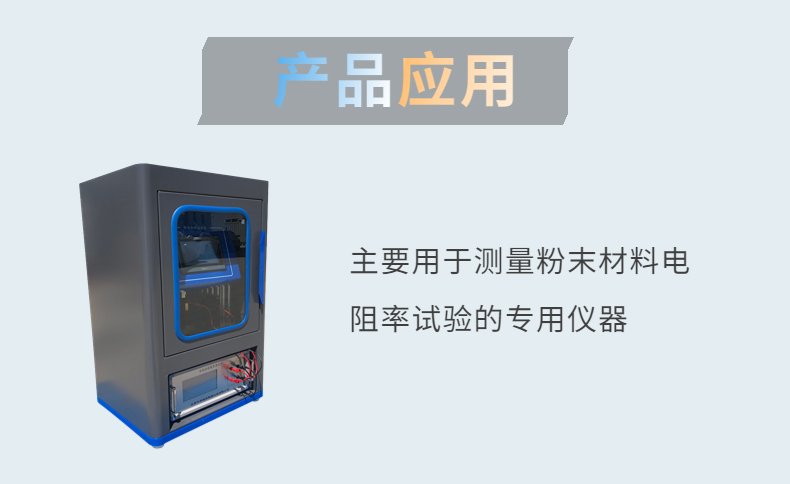

粉末電阻率試驗儀主要用于測量粉末材料電阻率.

由于粉末材料的密實度不同,在松裝和振實密度條件下,所測試得到的數據是不同的,所以測試粉末電

阻,要求在規定的壓力條件下進行測試.便于進行有效數據的測試及對比.

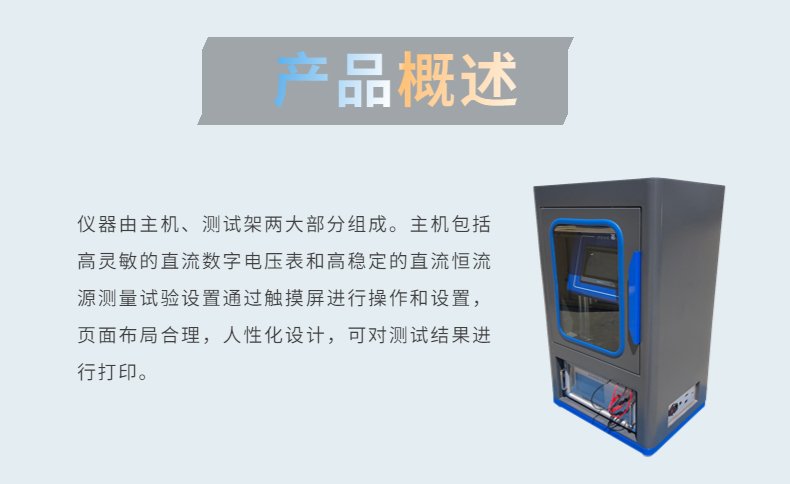

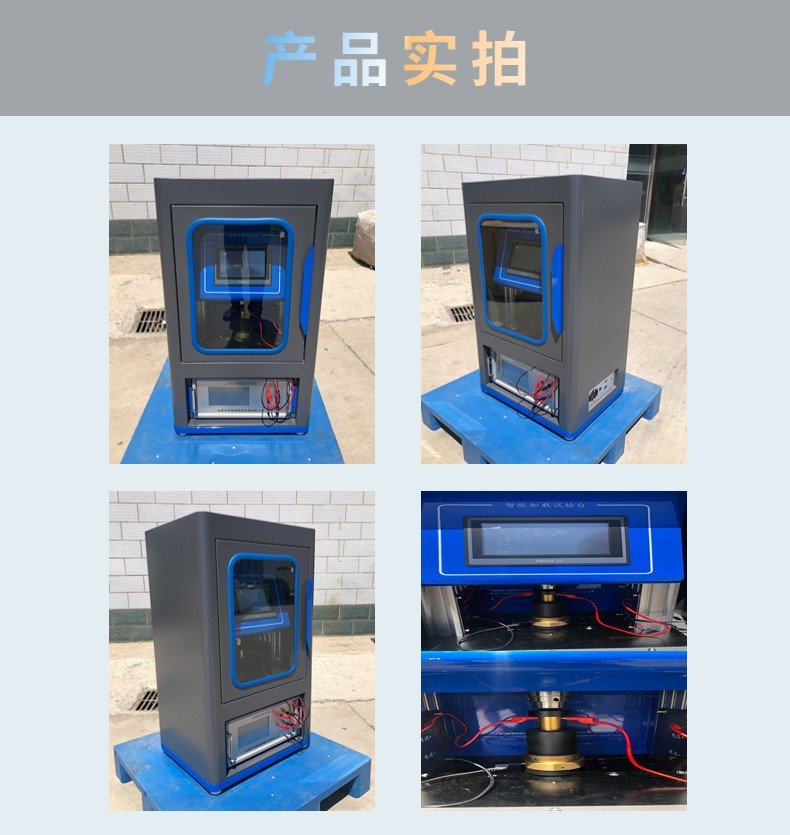

儀器由主機、測試架兩大部分組成。主機包括高靈敏的直流數字電壓表和高穩定的直流恒流源測量

試驗設置通過觸摸屏進行操作和設置，頁面布局合理，人性化設計，可對測試結果進行打印。

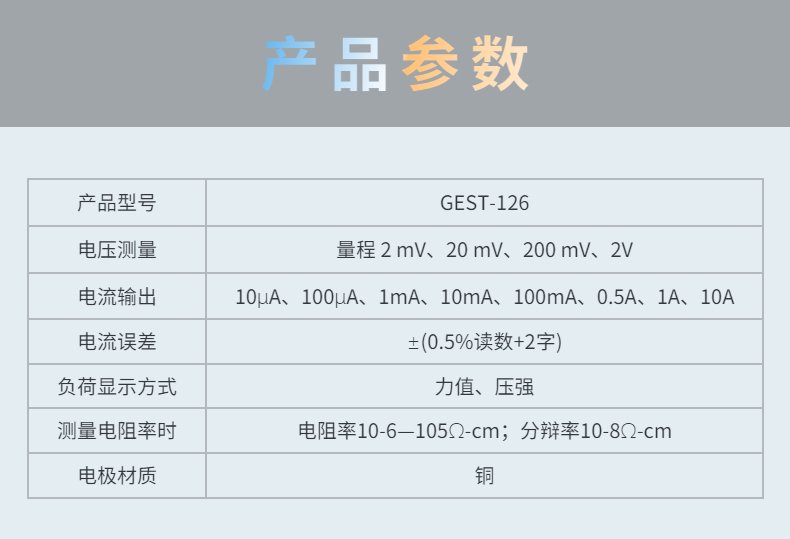

 儀器主要技術指標：

一、 測量范圍：

測量半導電電阻率時： 電阻率10-6—105Ω-cm；分辯率10-8Ω-cm

                      測量其他（電線電纜）電阻時： 電阻10-4--2X105Ω，分辨率0.01uΩ

二、 電壓測量：

1．  量程 2 mV、20 mV、200 mV、2V

2．  測量誤差  2mA檔±(0.5%讀數+8字)；20mV—2V擋±(0.5%讀數+2字)

3．  顯示4 1/2 位數字顯示0—19999具有極性和過載自動顯示，小數點、單位自動顯示。

三、 恒流源：

1．  電流輸出： 10μA、100μA、1mA、10mA、100mA、0.5A、1A、10A

2.    電流誤差：±(0.5%讀數+2字)

四、 數據打印：

可對測試結果進行打印，顯示結果為：體積電阻率、電阻值

五、測量電極：

1、電極材質：銅

2、測量距離：10MM

六、粉末套筒：

1、內徑：16mm

2、行程：50 mm
