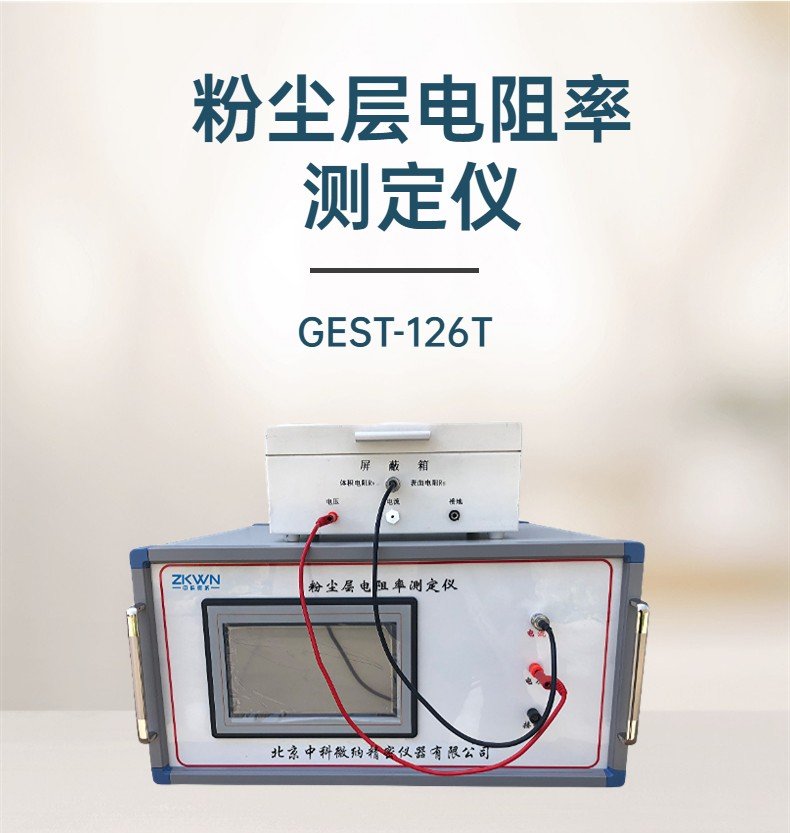

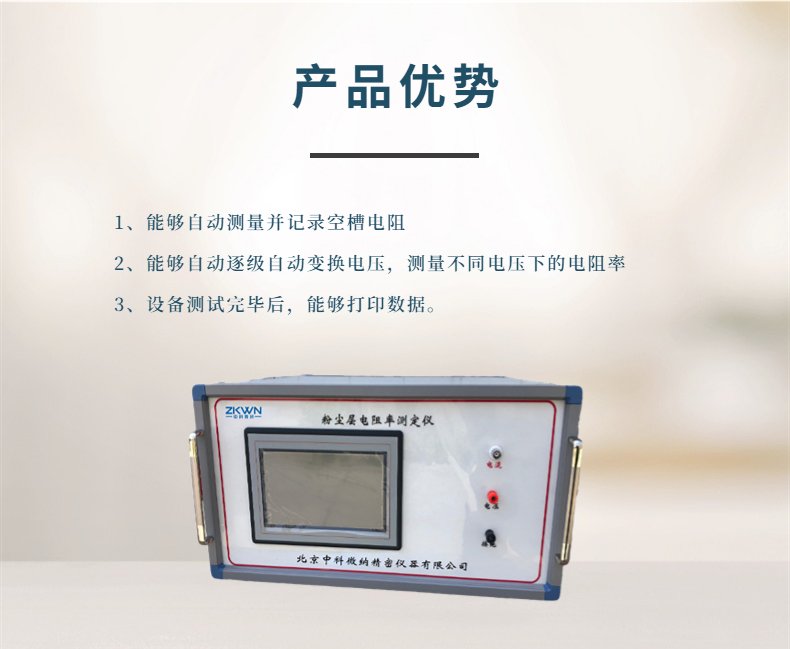

粉塵層電阻率測定儀

GEST-126T

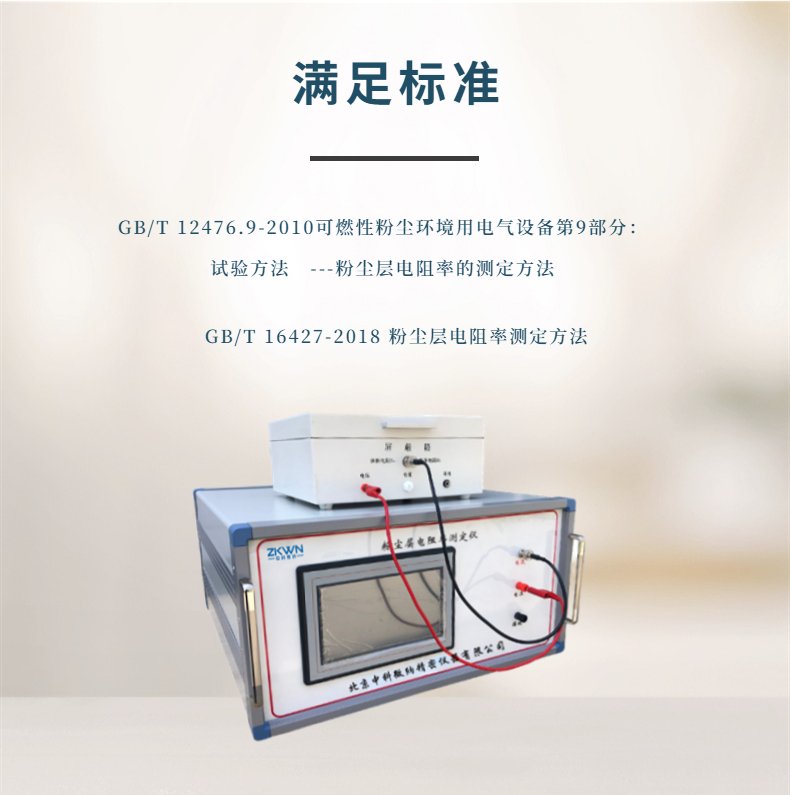

滿足標準：

GB/T 12476.9-2010可燃性粉塵環境用電氣設備第9部分：試驗方法

---粉塵層電阻率的測定方法

GB/T 16427-2018 粉塵層電阻率測定方法

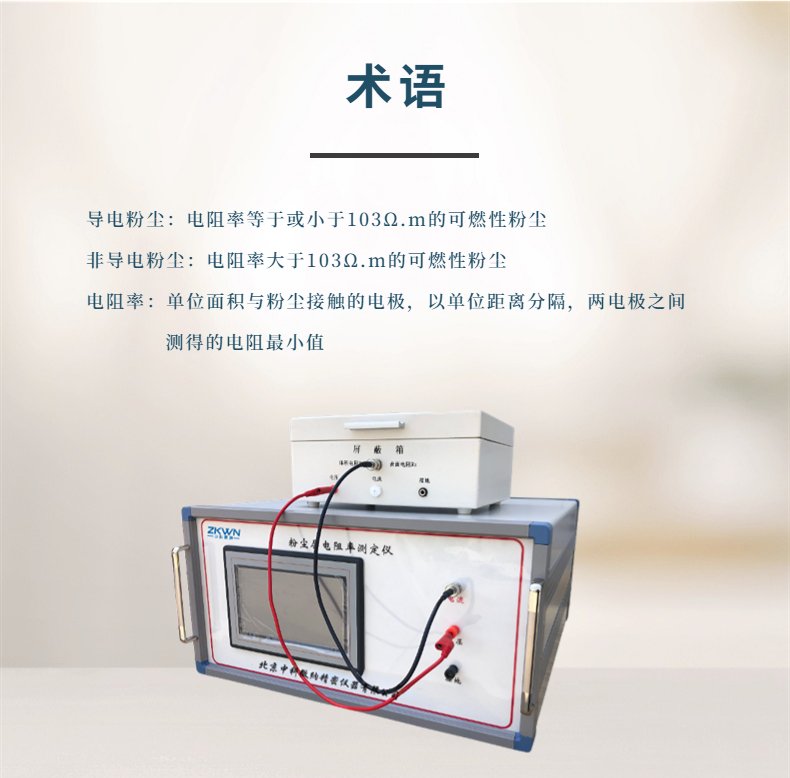

專業術語：

導電粉塵：電阻率等于或小于103Ω.m的可燃性粉塵

非導電粉塵：電阻率大于103Ω.m的可燃性粉塵

電阻率：單位面積與粉塵接觸的電極，以單位距離分隔，兩電極之間測得的電阻*小值。

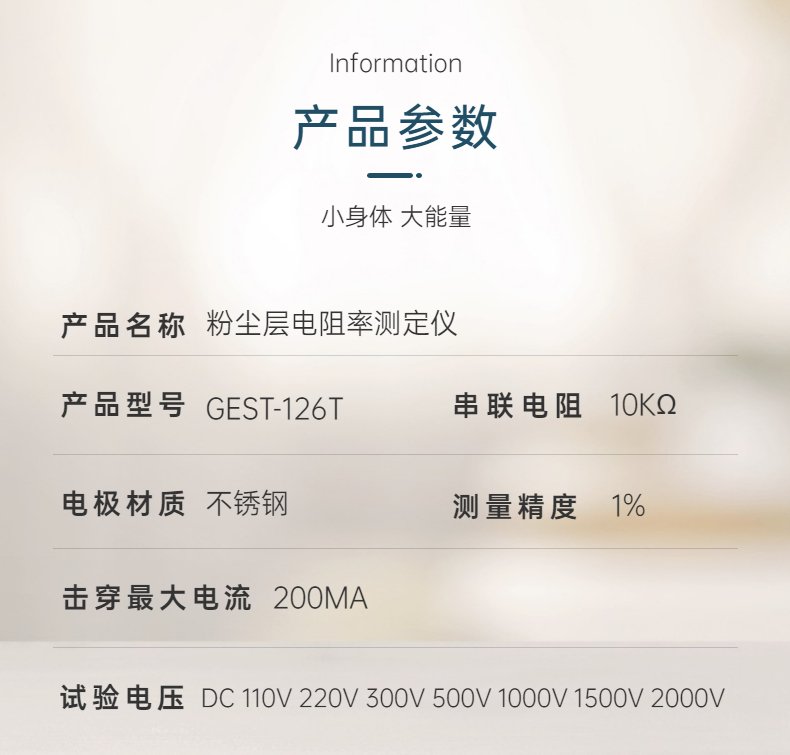

技術參數：

1、試驗電壓：DC 110V 220V 300V 500V 1000V 1500V 2000V

2、串聯電阻：10KΩ

3、擊穿電流：200MA

4、電極材質：不銹鋼

5、測量精度：1%

設備配置：

1、主機：一臺

2、電極：一套

3、玻璃棒：兩個

4、數據線：一套

操作步驟簡要說明：

**步：接線

1、插上電源并開機

2、保持電極底盤清潔，無雜質

3、把測試電極放置于底盤上，固定好

4、把測試主機與電極的線接好

第二步：測試RO空槽電阻

1、打開主機后，輸入登入密碼：123.123

2、登入后，進入設置頁面，顯示如下界面：

試驗電壓：測試空槽電阻建議試驗電壓500V/1000V

量程模式：自動模式（默認）

試驗時間：10S（默認，可修改）

3、設置完畢后，返回并進入測試頁面

測試完成后，會提示是否保存空槽電阻R0，點擊保存。同時也可以可以此數據

第三步：測試粉塵電阻RS

1、把粉塵放入測試電極里，并用水平尺把多余的粉塵刮平，并保持電極兩端固定槽上表面清潔

2、進入設置頁面，測試對象選擇粉塵電阻：

3、進入試驗頁面后，點擊開始測量，即可自動切換不同的電壓量程，逐壓測試。

測試完成后，會有如下提示：

可以對測試的數據進行打印。

3、測試完畢后，再進行其它粉體試驗時，無需測量空槽電阻，只需要選擇粉塵電阻測量即可。

注意事項：

1、因為試驗電極的尺寸是按照標準要求做的，無需輸入設置參數，程序里會自動把電極參數，按照標準計算公式，自動參會計算。
