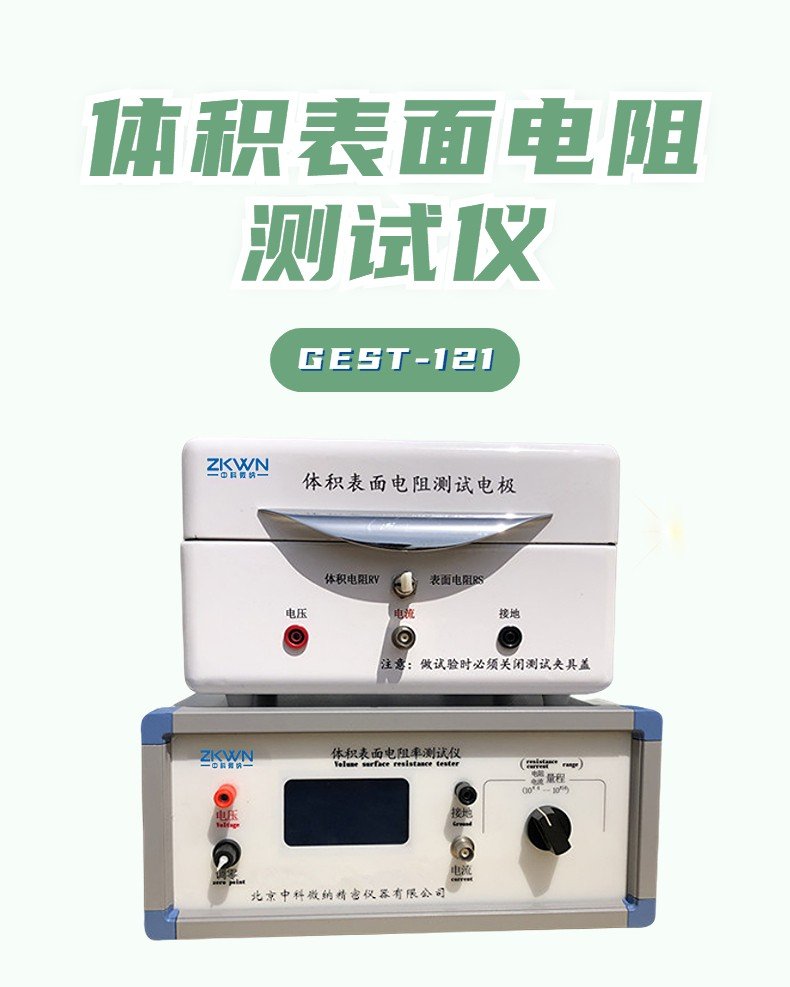

體積表面電阻測定儀（GEST-121）

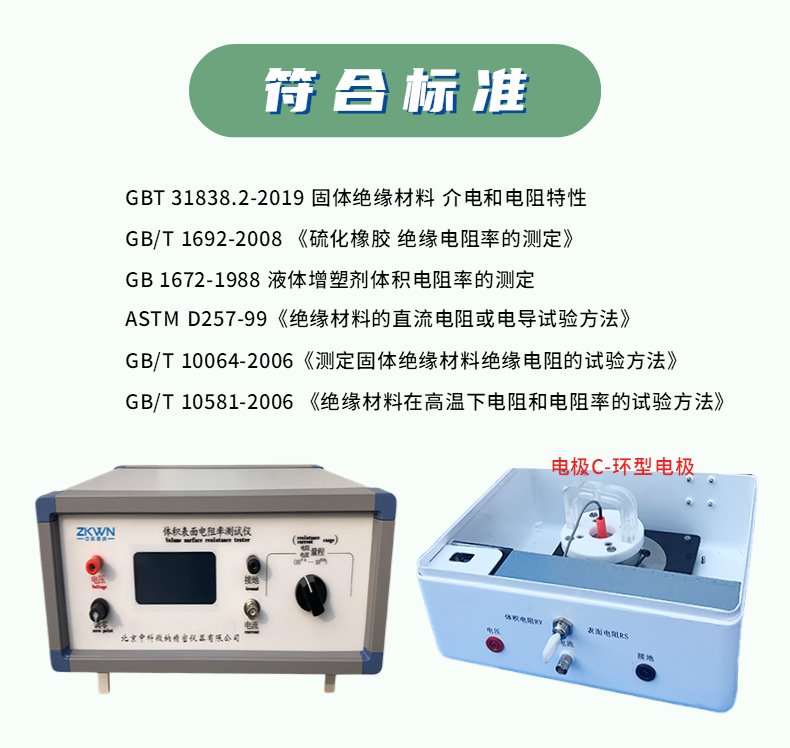

符合標準：

GBT 31838.2-2019 固體絕緣材料 介電和電阻特性

第2部分：電阻特性(DC方法) 體積電阻和體積電阻率

第3部分：電阻特性（DC方法）表面電阻和表面電阻率

第4部分：電阻特性(DC方法) 絕緣電阻

GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》（本標準已作廢）

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》

GB/T 1692-2008 《硫化橡膠 絕緣電阻率的測定》

GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》

GB/T 12703.4-2010 《紡織品  靜電性能的評定  第４部分：電阻率》

GB/T 10064-2006_《測定固體絕緣材料絕緣電阻的試驗方法》

GB 1672-1988 液體增塑劑體積電阻率的測定

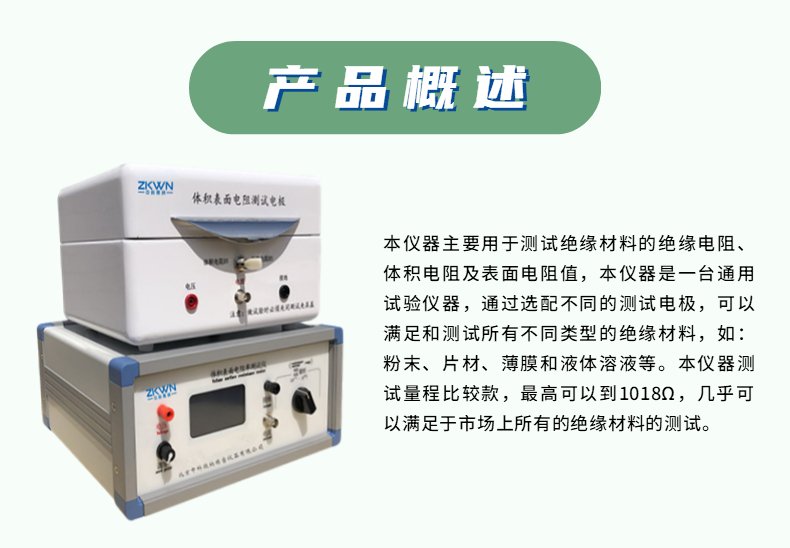

一、產品概述

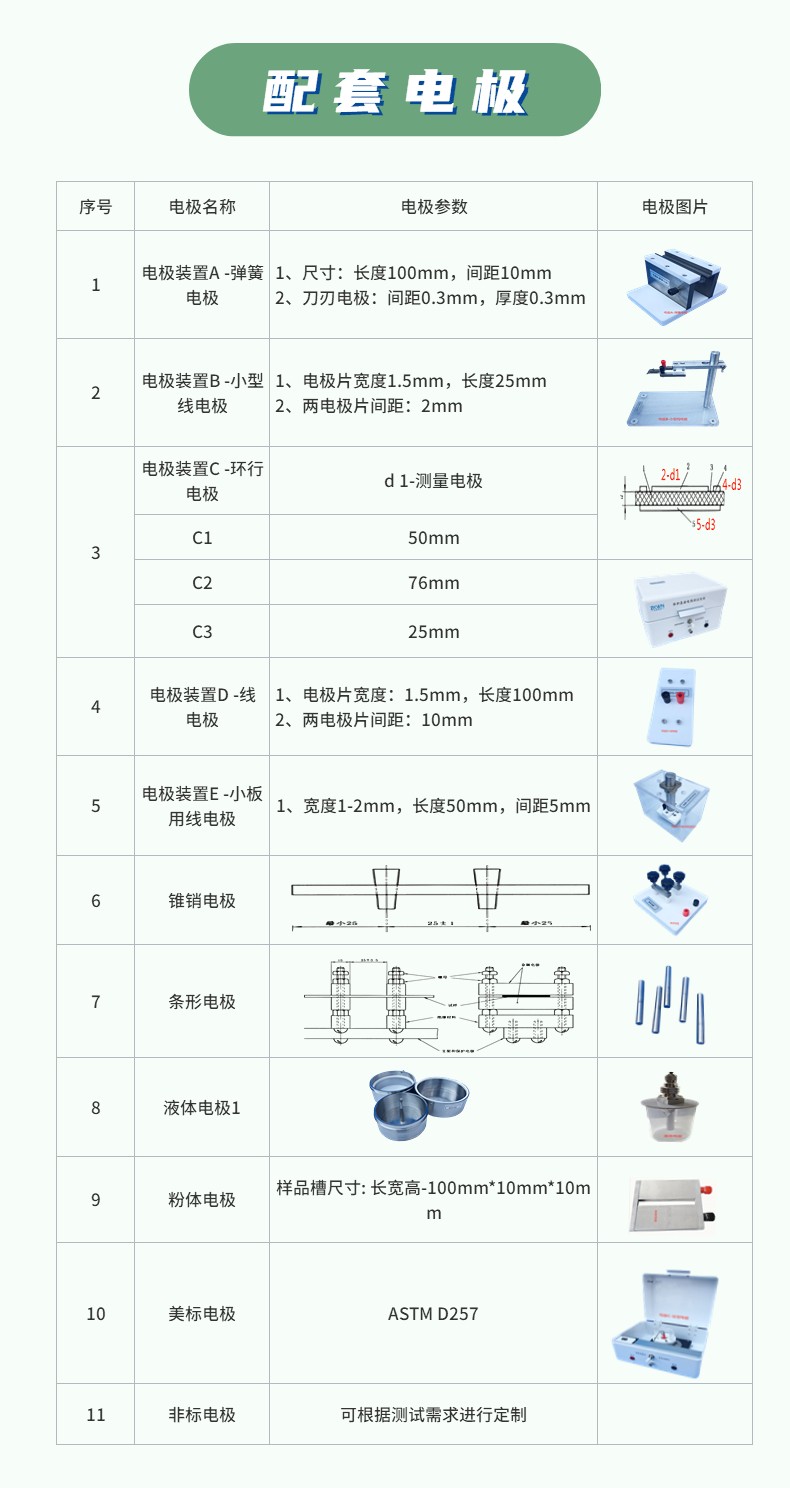

本儀器主要用于測試絕緣材料的絕緣電阻、體積電阻及表面電阻值，本儀器是一臺通用試驗儀器，通過選配不同的測試電極，可以滿足和測試所有不同類型的絕緣材料，如：粉末、片材、薄膜和液體溶液等。本儀器測試量程比較款，**可以到1018Ω，幾乎可以滿足于市場上所有的絕緣材料的測試。

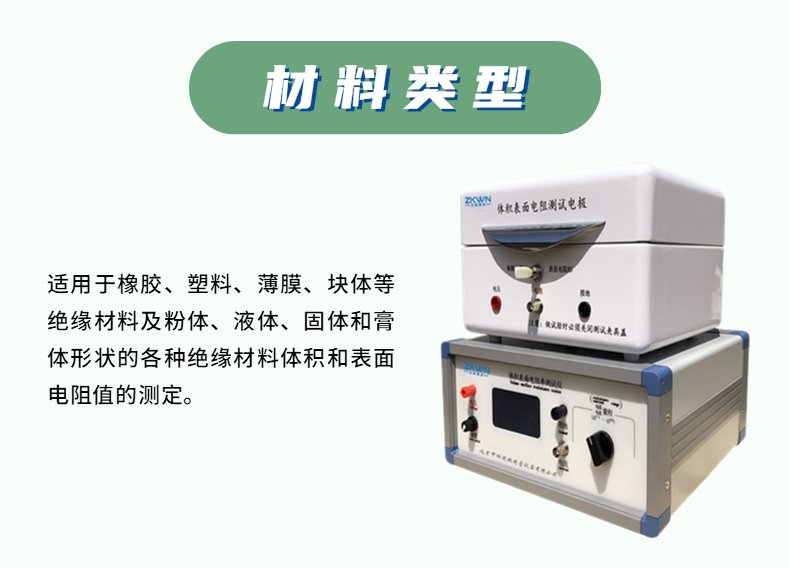

二、材料類型：

適用于橡膠、塑料、薄膜、塊體等絕緣材料及粉體、液體、固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。

三、適用客戶：

適用于計量院、第三方檢測機構、科研院所、生產企業研發、質量品管檢測等用戶。

典型應用

1、測量絕緣材料電阻、體積電阻、表面電阻(率)

2、測量防靜電材料的電阻及電阻率

3、測量計算機房用活動地板的系統電阻值

4、測量防靜電鞋、導電鞋的電阻值

5、光電二極管暗電流測量

6、物理,光學和材料研究

四、工作原理

根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。

本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高；從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。
