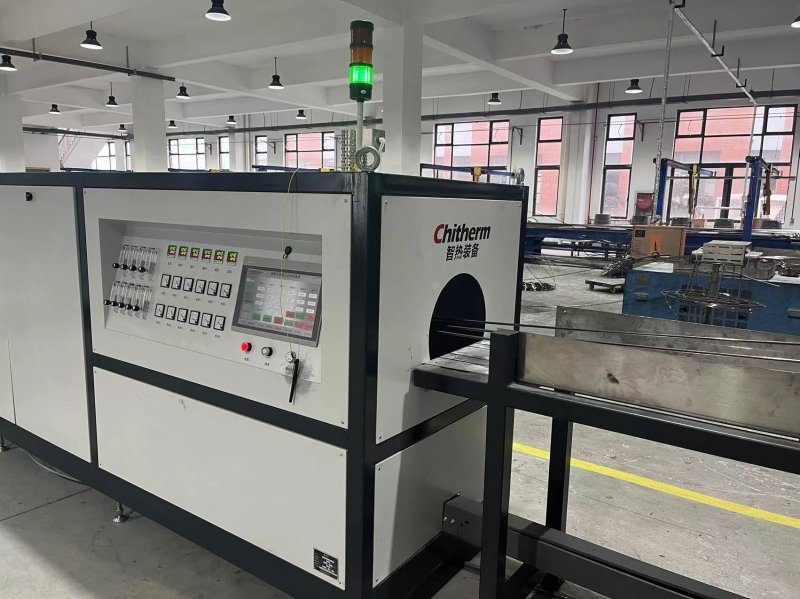

HTF4572-0611NH型四管退火爐

1 額定溫度：1100℃；

2 **溫度：1150℃；

3 爐管尺寸：Φ45（OD）mm×5mm×7200mm（L）×4，310S材質；

4 冷卻段尺寸：Φ45（OD）mm×5mm×7200mm（L）×4，304材質；

5 爐管中心距離地面高度：960mm

6 **升溫功率：90kW；

7 空爐保溫功率：≤45kW；

8 加熱區長度：6000mm；

9 有效加熱區長度：≥3000mm；

10 溫度均勻性：有效加熱區內優于±3℃；

11 爐管間距：80mm；

12 加熱元件：硅碳棒；

13 加熱方式：上下加熱；

14 溫區數量：6個；

15 控溫點數：6點；

16 熱偶類型：N分度；

17 控溫穩定度：±1℃，具有PID參數自整定功能；

18 工藝氣氛：氮氣/氫氣；

19 進氣口：位于高溫段與冷卻段之間；

20 排氣口：位于爐管進口端；

21 **升溫速率：10℃/min；

22 冷卻方式：冷卻區循環水冷卻；

23 出水口溫度：≤30℃

24 過度平臺：長度不小于3500mm；

25 收線速率：300～2750mm/min；

26 表面溫升：≤35℃；

27 報警保護：超溫、斷偶、低氣壓、低水壓、電機過載等聲光報警保護，并具有超溫報警斷加熱保護功能；

28 設備重量：約3500kg（不含繞線機）；

29 設備外顏色：淺灰色；

30 外形參考尺寸：14850×950×1460mm（L×W×H），不含過度平臺及收放線裝置，實際尺寸以*終產品為準。
