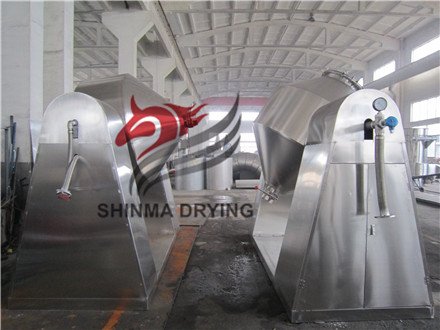

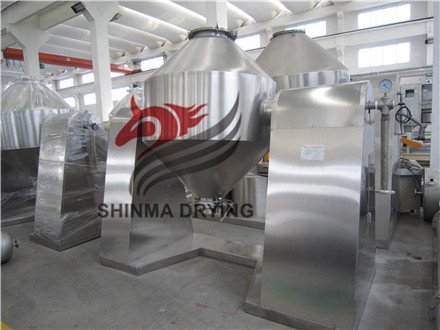

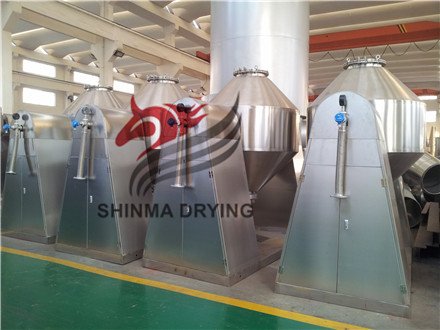

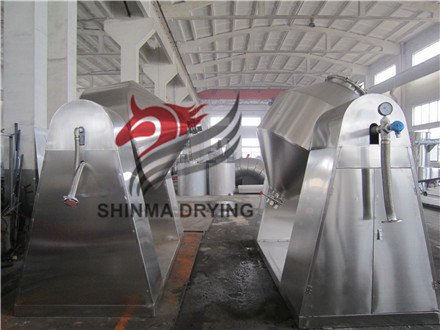

常州新馬干燥SZG-1500雙錐回轉真空干燥機(加重型)

技術參數：

罐內容積：1500L

裝料容積：≤750L

裝料重量：750公斤（物料比重1.5）

轉    速：3-5rpm

電機功率：7.5kw

夾套壓力：≤0.3Mpa

罐內設計壓力： –0.1 Mpa

主機重量：4200kg

常州新馬干燥SZG-1500雙錐回轉真空干燥機特點

1、常規雙錐干燥機的抽真空頭為單頭且不隨罐體旋轉，由于抽真空頭一般較重和在安裝時真空管與旋轉軸不同心的原因，往往造成真空管與罐體支臂座間的密封填料磨損過快，造成間隙過大，少量物料進入罐體支臂座，且與碳鋼部分接觸，若物料被鐵離子污染，會在下一批物料干燥時被真空抽入罐內造成一批物料的報廢，后果極其嚴重。同時物料進入罐體支臂座內還會造成真空管磨損及管端密封部件（旋轉接頭或機械密封）的損壞。因此我單位工程技術人員針對此缺點通過技術攻關，采用新型結構解決了這個技術難點。設計了：裝有真空頭的抽真空管與罐體同步旋轉的先進技術，這樣避免了其他廠家因筒體與真空管的磨損而導致產品被殘余物料或密封圈磨損物料污染的弊病。在眾多企業使用后，優秀的效果得到廣泛的好評。被認為是目前國內解決這一問題的*****的措施。

2、真空過濾裝置，該過濾裝置設計成濾芯架構，保證足夠的過濾面積。與錐體中心線水平安裝，濾芯采用五層SUS316L不銹鋼燒結網制成，過濾精度達5um，該濾芯既能用乙醇浸泡消毒，也能用133℃干蒸汽消毒，在實現CIP和SIP時可以單獨拆下，也可以安裝在設備上操作。

3、筒體兩端密封均采用先進的旋轉接頭球面石墨密封技術進行密封，改變了以往填料密封容易磨損而漏真空、漏水的不良現象（美國約翰遜公司技術）。

4、可升降傳動電機的安裝高度，由于本設備設計了電機活動支架，能夠確保在皮帶長時間運行后有變形、松動的情況下，通過調整電機活動支架來調節皮帶的**張緊度。電機采用了YB系列防爆電機。

5、減速機輸出鏈輪與傳動鏈輪采用雙排兩條進行傳動，并且設計了鏈條張緊機構，確保鏈條緊配。避免鏈條松動時，罐體運動時有滑動現象、對軸有較大扭力易損壞設備的現象發生。
