PC氣流粉碎機(簡稱氣流磨)是一種應用廣泛的粉體超微粉碎處理設備,其主要用于高硬度、高純度物料的粉碎。在新能源領域,適用于電池正負極材料生產過程中超細粉體的制備。

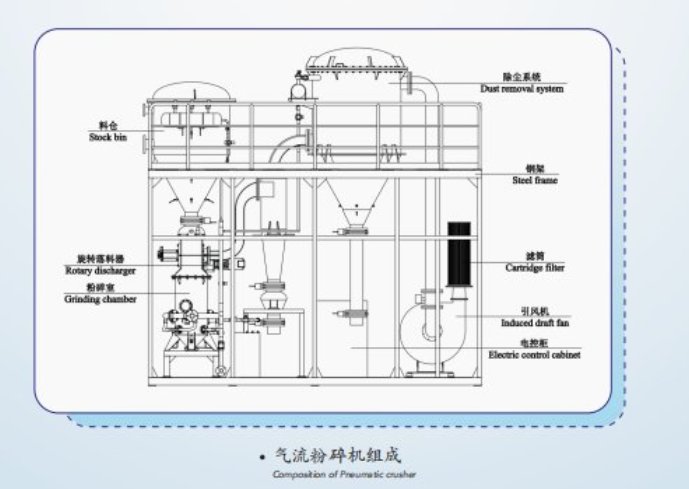

設備組成

PC氣流磨主要由粉碎室、料倉、除塵系統、工作平臺、氣源、電控柜和檢測儀表等組成。其中,除塵系統兼顧除塵并且收集成品細粉的功能,可根據產品粒徑需求進行相應配置。

知識產權

PC氣流磨已申請并獲得多項**,其中,***1項,實用新型**2項。The PC airflow mill has

工作原理

PC氣流磨在工作中,主要分為粉碎過程、分級過程和收集除塵過程,其中:

1、粉碎過程:壓縮空氣經過濾干燥后,通過對置安裝的四個拉瓦爾噴高速噴射進入粉碎腔。在多股高壓氣流對撞的作用下,物料被反復碰撞、磨擦、剪切而粉碎。

2、分級過程:粉碎后的物料在風機負壓的吸力作用下隨上升氣流運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下,使粗細物料分離。符合粒度要求的細顆粒通過分級輪進入分離器進行分離,粗顆粒下降至粉碎區繼續粉碎直至符合粒度要求。

3、收集除塵過程:滿足粒徑要求的物料,通過管道進入除塵系統,實現收集成品細粉及除塵的作用。當粉碎時粒徑較小(2um以下),采用濾筒除塵器單獨除塵并收集細粉;當粉碎時粒徑較大,采用旋風除塵器與濾簡除塵器組合收集細粉及除塵。

產品特點

專有氣流粉碎技術

1、特色結構設計，氣流加速效果顯著,流場中的渦旋結構增強了大顆粒粉料的再粉碎;

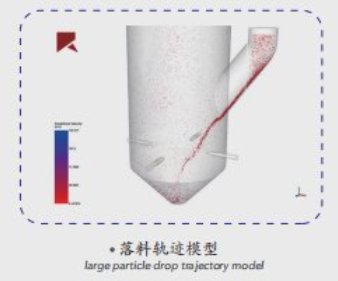

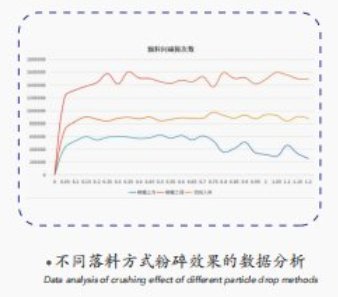

2、優化落料方式,顆粒間碰撞次數更多,粉碎效率較高;

3、可根據客戶差異化需求滿足不同物性電池材料粉碎需求,例如三元、高鎳三元、磷酸鐵鋰等粉體的超細粉碎要求,自適應性強。

4、粉碎后，產品細度均勻、粒度分布窄，顆粒表面光滑、形狀規則。

PC氣流磨與鋰電材料接觸的部分采用陶瓷內襯或其它非金屬材質,無磁性物質污染，耐磨損;

設備集成度高,在同一平臺上,集成有上料、粉碎、出料、除塵等工藝;

環境友好,無粉塵外溢污染,環保;

采用PLC自動控制、運行穩定,操作智能,可實現無人值守。

應用場景

PC氣流磨不僅適用于各類電池材料的超細粉碎,還廣泛應用于化工、醫藥、冶金、滑石、石英、石墨、氧化鋁、阻燃材料、陶瓷、顏料、食品添加劑、色素、發光材料、超硬、高純物料的超細粉碎。
