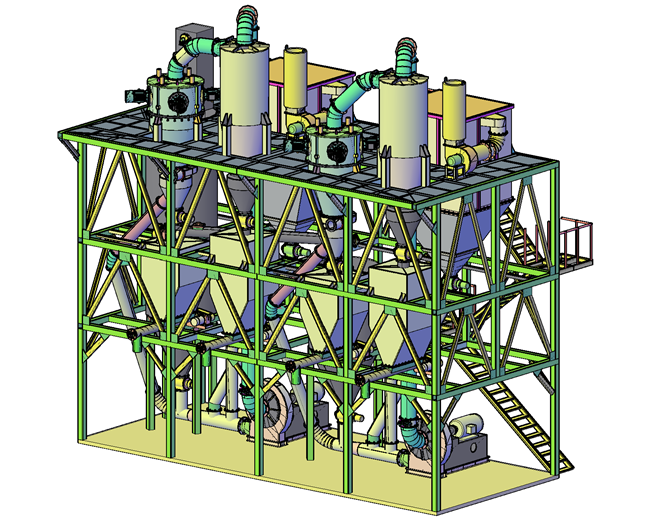

RFEF系列二次分級機

RFEF SERIES QUADRATIC CLASSIFIER

RFEF系列二次分級機，是營口瑞豐粉體設備有限公司借鑒國外成功的分級技術，結合本公司生產配套的RFLM系列超細立磨分級技術，解決目前國內普通分級機分級效果差、產量低等問題。本系列二次分級處于行業內**地位，可分選1.5~30μm，2μm含量**可達90%。

工作原理

進料螺旋輸送機將儲存于原料倉的粉體物料，用電腦控制以固定的流量進入進料管，而在進入分級機前，粉體物料會與風機的主氣流充分混合，充滿物料的主氣流先進入分級機下部的蝸殼，運用蝸殼結構將進入蝸殼的氣流改變運動方向，形成漩渦，在漩渦力的作用下，使進入下殼體的主氣流變成螺旋上升氣流，在離心力的作用下對粉體物料進行預分級，較粗顆粒粉體會先行分出，沒有進入下殼體而從分級機底部落下的粗顆粒粉體，即為分級后的下品。

次氣流則由下殼體的下方吸入，并且粗粉中再選出剩余的細粉。其余的含更細粉體的氣流則被帶入*終分級區，分級出口裝有3個或者多個分級輪的自動分級機進行*終的選粉工作。粉體在此分級區中，收到離心力、流體阻力、以及自身的重力作用下，大于分級輪收束點的粉體則會被送回下殼體，小于收束點的粉體則隨著氣流帶出分級機，風機將氣體中的細粉自分級機帶出，經脈沖式除塵器收集為成品，部分氣體會從設備的排風管中排出進入大氣，其余空氣則被循環使用作為主氣流，以維持整個分級系統可以正常運行。由脈沖式除塵器收集的細粉，及下殼體中的粗粉，會通過氣力輸送系統，根據其產品細度而運送到指定的不同的成品倉中，成品倉下方放置包裝機進行包裝。

性能優勢

1.    精準的粒徑分布。可根據所要求的收束點，調節控制，保持很窄的粒徑分布。

2.    產品穩定，連續可靠。通過變頻調節分級輪轉速或調節風閥開度可任意調節產品細度，產品品種的調節方便簡單，連續穩定。

3.    可大規模工業化分級生產，采用強力渦流分級設計，分級葉輪水平放置，多分級輪機構設計，更加適合400-8000目微粉大規模工業化分級生產。

4.    可設立獨立的分級系統，單獨使用。適合直連各類磨粉設備（如超細立磨機、球磨機、振動磨、氣流磨、沖擊磨、攪拌磨等），聯合組成閉路連續超細粉體生產系統。

5.    全套分級系統，均采用PLC觸屏智能化控制，可實現實時顯示，參數、指標、溫度、產量、細度等，并可做到可調可控。由于我公司技術成熟，可實現與RFLM系列超細立磨機**銜接，也可獨立成為一套中控系統。
