一、工作原理
    物料由進料裝置輸送至主機粉碎腔，物料與高速回轉器件及顆粒之間互相沖擊、碰撞、磨擦、剪切、擠壓而實現粉碎。粉碎后的物料通過分級輪實現粗細粉的分離，粗粉流入粉碎腔再次粉磨，凈化的氣體由引風機排出。
二、性能優勢及特點
   SCWN超細機械粉碎機是我公司自主研制的新型機械粉碎設備，設備綜合性能指標達到世界**，已成為眾多超細粉體加工的親耐設備。
    1、低能耗：集離心粉碎、沖擊粉碎、擠壓粉碎于一身，比其它類機械粉碎機節能高達40～50%。
    2、高細度：配備自分流式分級系統，產品細度≥2500目。
    3、入料范圍大：入料粒度≤50mm，物料僅需經一級粗破設備。
    4、低磨損：粉碎部分易損件采用復合耐磨新材料，使用壽命長，加工莫氏硬度≤5的物料時無污染。
    5、機械穩定性強：可長期24小時不停機生產。
    6、功能全：可粉碎針狀物料，做到成品長徑比15：1；粉碎過程無溫升，適合于熱敏性材料的粉碎；可對燒結團聚超細物料進行打散作業，粒度恢復率達100%；具有顆粒整形功能，有效提高堆積密度；可粉碎纖維組織的材料；可粉碎水分含量高的物料，具有烘干功能；可粉碎粘性強的物料。
    7、負壓生產，無粉塵污染，環境優良。
    8、自動化程度高，穩定性強，操作簡便。
三、應用領域
    廣泛應用于非金屬礦業、化工、建材、食品、醫藥、農藥、飼料、新材料、環保等行業和各種干粉類物料的超細粉碎、打散及顆粒整形。

四、工藝流程

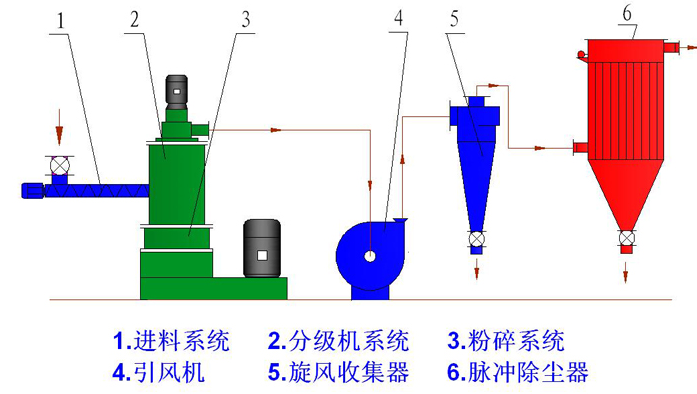

流程圖Ⅰ

流程圖Ⅱ

流程圖Ⅲ

流程圖Ⅳ

五、技術參數

六、安裝調試及保修
    供方免費負責指導安裝、調試、和培訓1-2名調試人員。
    設備保修期為需方驗收合格后12個月，并按成本長期提供設備易損件。
七、售后服務保證
    在質保期內出現任何故障，供方在接到需方的電話或傳真通知后2小時內必須作出明確的回復或技術指導，如果需要供方技術人員及維修人員必須在48小時內趕到需方現場進行處理。
    在質保期內，需方所需要備品備件供方5日內保證發貨達到需方所在地。供方應長期為甲方提供技術支持與服務，長期優惠提供零部件。 供方必須對需方安裝配管進行現場指導，參與試車，保證試車合格并對操作維護檢修人員進行免費培訓。
