柯立微龍旋風無錘粉碎機（出料細度1500目至20目）**技術，使物料在風力裹挾下，由進料口進入粉碎腔體內，在腔體內受到高速“攏”料回轉裝置的作用，被高速揚起，形成一股龍旋風式的料流，與風力裹挾的料流相互作用而粉碎。粉碎后的物料，在腔體內多次受到“攏”料回轉裝置的作用，獲得進一步粉碎。合格的物料在風力作用下排出腔體，并可獲得幾十目到幾百目產品，調節風機風量的大小，可獲得不同粒級的產品。

企業介紹

柯立微(蘇州)科技有限公司2022年成立(前身為徐州萬和機械制造有限公司，有30多年的粉磨設備研發、生產、銷售的經驗)。2022年蘇州市領軍人才專項企業，專注于破磨設備的研究、開發、生產和銷售的高科技企業。 龍旋風無錘粉碎機，廣泛應用于礦山、新能源材料等諸領域。解決了礦石選礦的解離難題及粉體破磨加工過粉碎率過大的世界難題，細分領域技術**全球同行。 公司核心研發團隊成員有8人，高級工程師2人，碩士1人，本科6人，楊連國、沈君麟為教授級高級工程師，在破碎設備及產線工藝有30年專業經驗; 圍繞龍旋風無錘粉碎機共申請***2項，實用新型4項，軟著1項，商標3項;

2024年***科技型中小企業 2022年蘇州市領軍人才專項企業 2023年粉體行業*受關注產品獎 2024年蘇北先進硅基材料創新引擎核心支撐企業

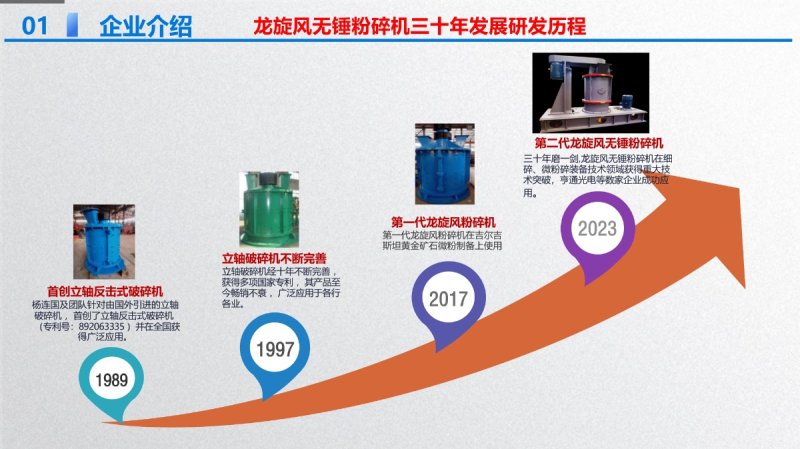

龍旋風無錘粉碎機三十年發展研發歷程

立軸破碎機不斷完善 立軸破碎機經十年不斷完善 , 獲得多項國家** ,其產品至今暢銷不衰 ,廣泛應用于各行各業。

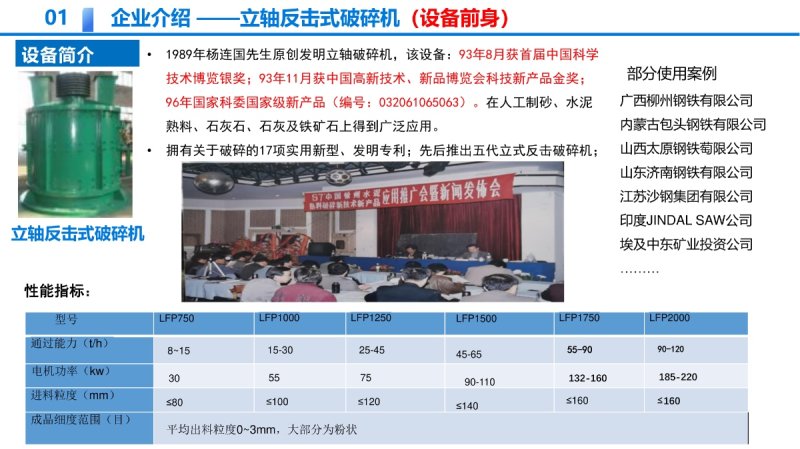

首創立軸反擊式破碎機 楊連國及團隊針對由國外引進的立軸破碎機 ,首創了立軸反擊式破碎機 (**號:892063335 )并在全國獲得廣泛應用。

**代龍旋風粉碎機在吉爾吉斯斯坦黃金礦石微粉制備上使用

第二代龍旋風無錘粉碎機 三十年磨一劍，龍旋風無錘粉碎機在細碎、微粉碎裝備技術領域獲得重大技術突破，亨通光電等數家企業成功應用。

設備介紹

物料在風力裹挾下由進料口進入粉碎腔體，在高速 “攏”料回轉裝置的作用下 ,物料在腔體內形成龍旋風的運動形式。龍旋風式的料流使物料之間形成料打料、 石打石的粉碎方式，細料在負壓引風作用下被抽出腔體。 調整引風大小 , 就可以控制任意粒度大小范圍。

部分使用案例

亨通光電32000噸高純石英砂項目、哈薩克斯坦金礦項目、津巴布韋金礦項目、黑龍江省雞西某上市公司石墨加工項目、東海縣光達石英制石有限公司等。

型號參數

技術介紹

技術原理

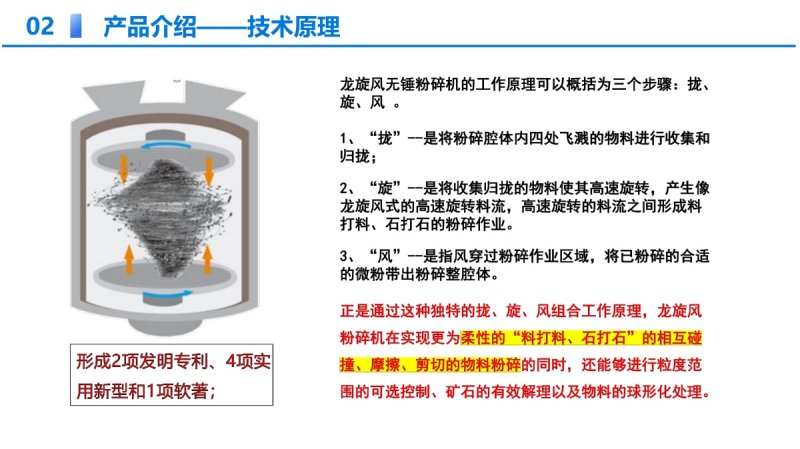

龍旋風無錘粉碎機的工作原理可以概括為三個步驟:攏、 旋、風。 1、“攏” - 是將粉碎腔體內四處飛濺的物料進行收集和歸攏; 2、“旋” - 是將收集歸攏的物料使其高速旋轉，產生像龍旋風式的高速旋轉料流，高速旋轉的料流之間形成料打料、石打石的粉碎作業。 3、“風” - 是指風穿過粉碎作業區域，將已粉碎的合適的微粉帶出粉碎整腔體。 正是通過這種獨特的攏、旋、風組合工作原理，龍旋風粉碎機在實現更為柔性的“料打料、石打石”的相互碰撞、摩擦、剪切的物料粉碎的同時，還能夠進行粒度范圍的可選控制、礦石的有效解理以及物料的球形化處理。

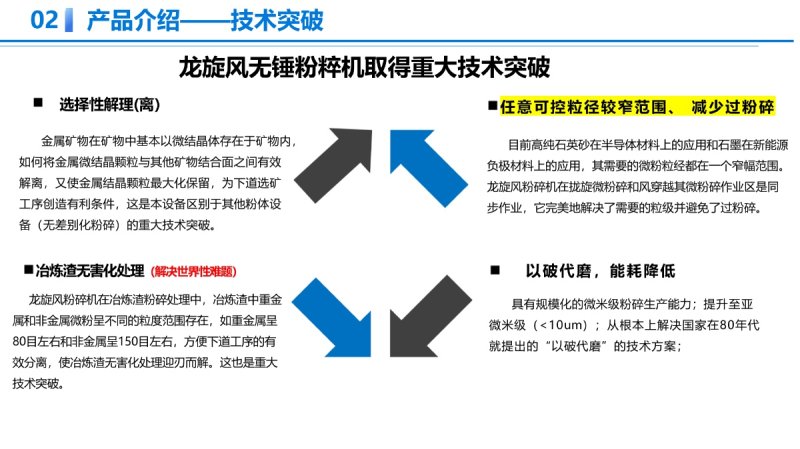

技術突破

1. 選擇性解理(離)（解離充分）：金屬礦物在礦物中基本以微結晶體存在于礦物內，如何將金屬微結晶顆粒與其他礦物結合面之間有效解離，又使金屬結晶顆粒**化保留，為下道選礦工序創造有利條件，這是本設備區別于其他粉體設備(無差別化粉碎)的重大技術突破。

2. 任意可控粒徑較窄范圍收料(過粉碎少)：目前高純石英砂在半導體材料上的應用和石墨在新能源負極材料上的應用，其需要的微粉粒經都在一個窄幅范圍。龍旋風粉碎機在攏旋微粉碎和風穿越其微粉碎作業區是同步作業，它**地解決了需要的粒級并避免了過粉碎。

3. 以破代磨(能耗降低)：具有規模化的微米級粉碎生產能力；提升至亞微米級(<10um)；從根本上解決國家在80年代就提出的“以破代磨”的技術方案。

4. 冶煉渣無害化處理(解決世界性難題)：龍旋風粉碎機在冶煉渣粉碎處理中，冶煉渣中重金屬和非金屬微粉呈不同的粒度范圍存在，如重金屬呈100目左右和非金屬呈200目左右，方便下道工序的有效分離，使冶煉渣無害化處理迎刃而解。

行業背景與技術優勢

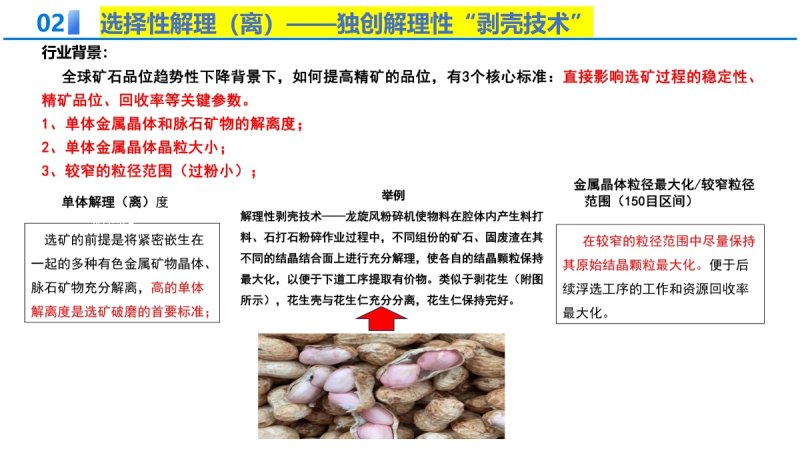

選擇性解理(離)——**解理性“剝殼技術”

全球礦石品位趨勢性下降背景下，提高精礦品位有3個核心標準，直接影響選礦過程的穩定性、精礦品位、回收率等關鍵參數：

1. 單體金屬晶體和脈石礦物的解離度；

2. 單體金屬晶體晶粒大小；

3. 較窄的粒徑范圍(過粉小)。

選礦的前提是將緊密嵌生在一起的多種有色金屬礦物晶體、脈石礦物充分解離，高的單體解離度是選礦破磨的首要標準。**解理性“剝殼技術”使物料在腔體內產生料打料、石打石粉碎作業過程中，不同組份的礦石、固廢渣在其不同的結晶結合面上進行充分解理，使各自的結晶顆粒保持**化，以便于下道工序提取有價物，類似于剝花生使花生殼與花生仁充分分離且花生仁保持完好。

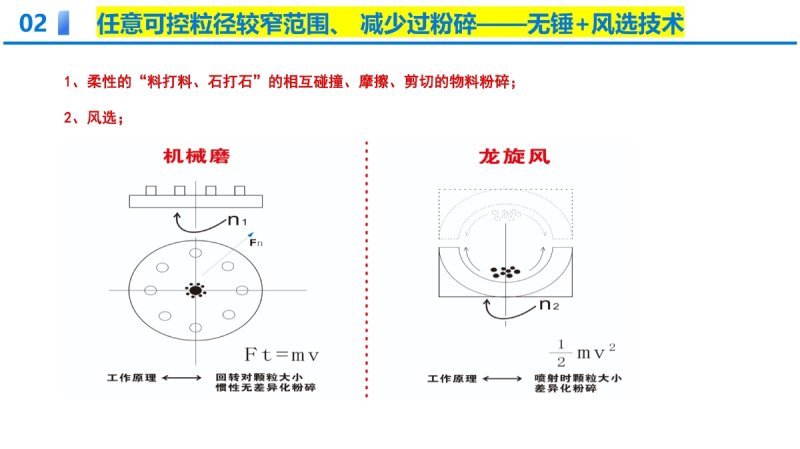

任意可控粒徑較窄范圍、 減少過粉碎——無錘 + 風選技術

采用柔性的“料打料、石打石”的相互碰撞、摩擦、剪切的物料粉碎方式和風選技術。

適用行業

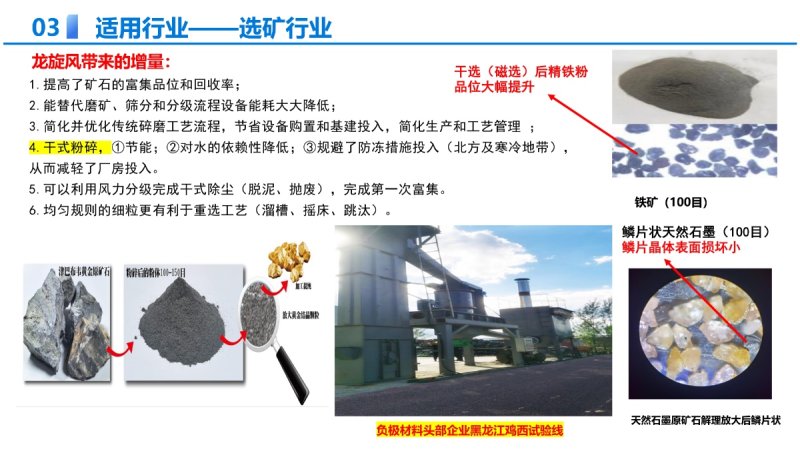

選礦行業

龍旋風帶來的增量:

1. 提高了礦石的富集品位和回收率;

2. 能替代磨礦、篩分和分級流程，設備能耗大大降低;

3. 簡化并優化傳統碎磨工藝流程，節省設備購置和基建投入，簡化生產和工藝管理;

4. 干式粉碎，節能，對水的依賴性降低，規避了防凍措施投入(北方及寒冷地帶)，從而減輕了廠房投入;

5. 可以利用風力分級完成干式除塵(脫泥、拋廢)，完成**次富集;

6. 均勻規則的細粒更有利于重選工藝(溜槽、搖床、跳汰)。

例如，鐵礦(100目)、鱗片狀天然石墨(100目)鱗片晶體表面損壞小，負極材料頭部企業黑龍江雞西試驗線。

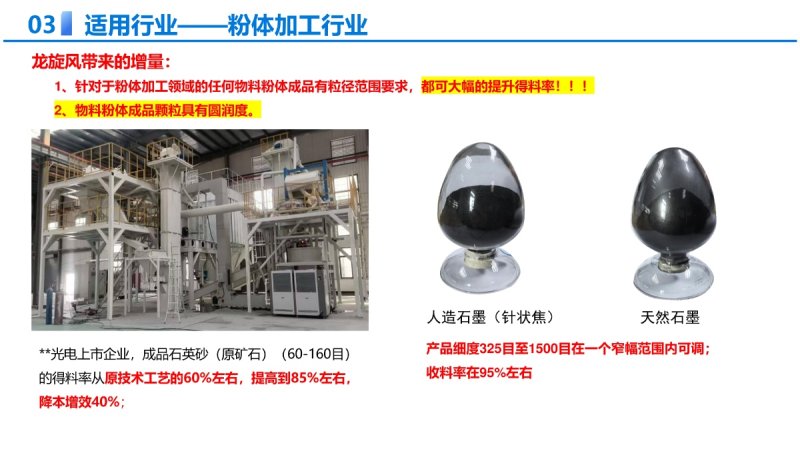

粉體加工行業

龍旋風帶來的增量:

1. 針對于粉體加工領域的任何物料粉體成品有粒徑范圍要求，都可大幅的提升得料率;

2. 物料粉體成品顆粒具有圓潤度。

如光電上市企業，成品石英砂(原礦石)(60 - 160目)的得料率從原技術工藝的60%左右，提高到85%左右，降本增效40%；人造石墨(針狀焦)、天然石墨產品細度325目至1500目在一個窄幅范圍內可調，收料率在95%左右。

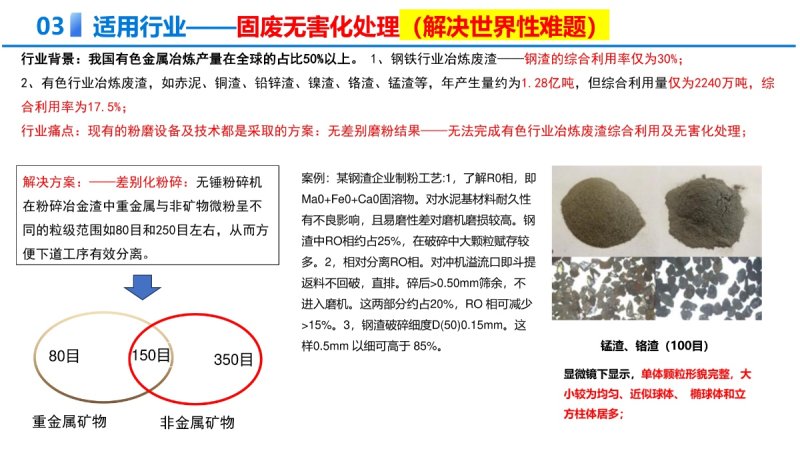

固廢無害化處理(解決世界性難題)

行業背景：我國有色金屬冶煉產量在全球的占比50%以上。鋼鐵行業冶煉廢渣 -- 鋼渣的綜合利用率僅為30%；有色行業冶煉廢渣 ，如赤泥、銅渣、鉛鋅渣、鎳渣、鉻渣、錳渣等，年產生量約為1.28億噸，但綜合利用量?jī)H為2240萬噸，綜合利用率為17.5%。

行業痛點：現有的粉磨設備及技術都是采取無差別磨粉方案，無法完成有色行業冶煉廢渣綜合利用及無害化處理。

解決方案：差別化粉碎，無錘粉碎機在粉碎冶金渣中重金屬與非礦物微粉呈不同的粒級范圍如80目和250目左右，從而方便下道工序有效分離。

案例：某鋼渣企業制粉工藝:

1. 了解R0相，即Ma0 + Fe0 + Ca0固溶物。對水泥基材料耐久性有不良影響，且易磨性差對磨機磨損較高。鋼渣中RO相約占25%，在破碎中大顆粒賦存較多。

2. 相對分離RO相。對沖機溢流口即斗提返料不回破，直排。碎后>0.50mm篩余，不進入磨機。這兩部分約占20%，RO相可減少>15%。

3. 鋼渣破碎細度D(50)0.15mm。這樣0.5mm以細可高于85%。
