分級磨分為預混腔、粉碎腔、分級機三個部分，物料通過引風機將物料吸至預混腔進行預混合，使物料呈均勻流化狀態進入粉碎腔。粉碎腔主要部件是一個垂直安裝的多級轉子，每級轉子由安裝在主軸上的兩個支撐碟片夾板，夾緊多個碟片組成。

粉碎腔體內壁為豎狀6~8毫米深的齒槽，轉子碟片與襯條之間的間隙為2~5mm，轉子高速轉動時帶動氣流形成湍流的“巢式”。其間的氣流壓力、摩擦力、剪切力，打散腔體內的風速達到30m/s, 轉子線速度可達120m/s，這樣的條件能迅速將物料粉碎成超細粉末。粉碎后的物料隨氣流進入分級機段，整系統風量和分級機可根據粒徑要求進行調整，大粒徑粒子被分級輪分離后會隨重力落入粉碎腔進行重復粉碎，直至達到目標粒徑要求的產品。

產品結構

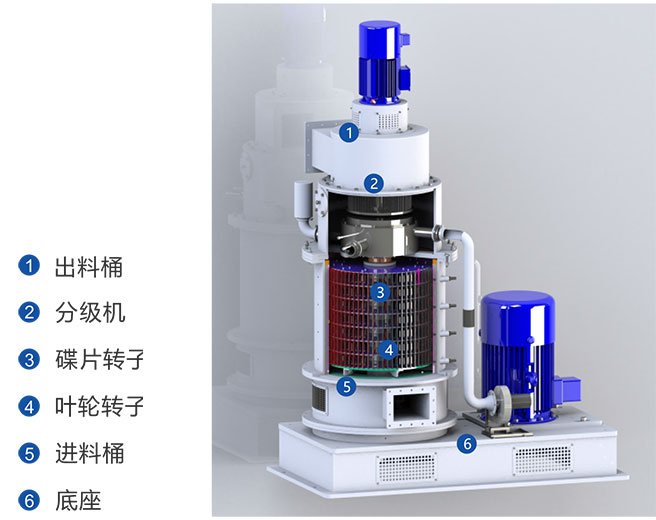

分級磨是一款高效打散、烘干、改性、分級等多功能為一體的機械磨，它由殼體、主軸、轉子、分級機、皮帶輪、皮帶、電機、軸承座等組成。

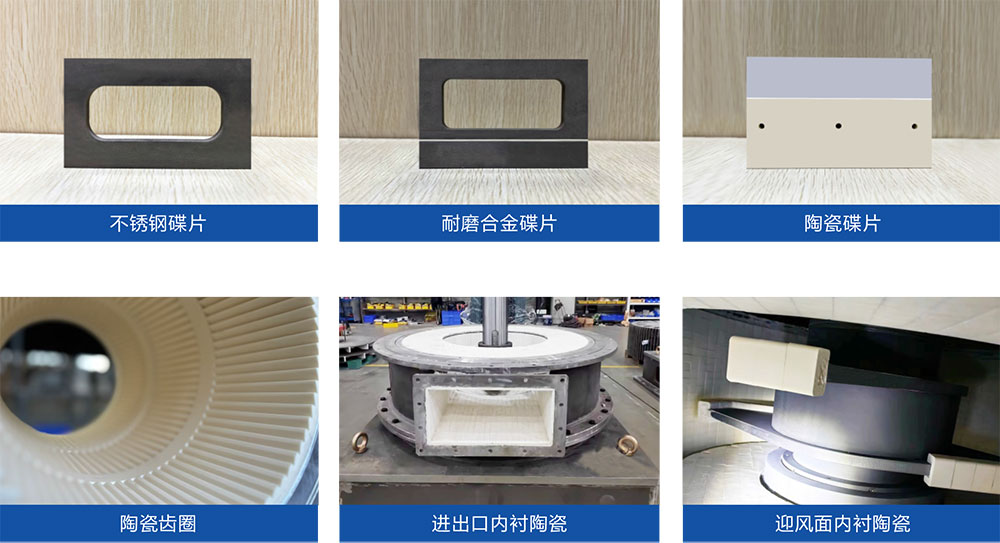

◆ 磨機與物料接觸部分可根據不同物料選用不同材質（部分展示）

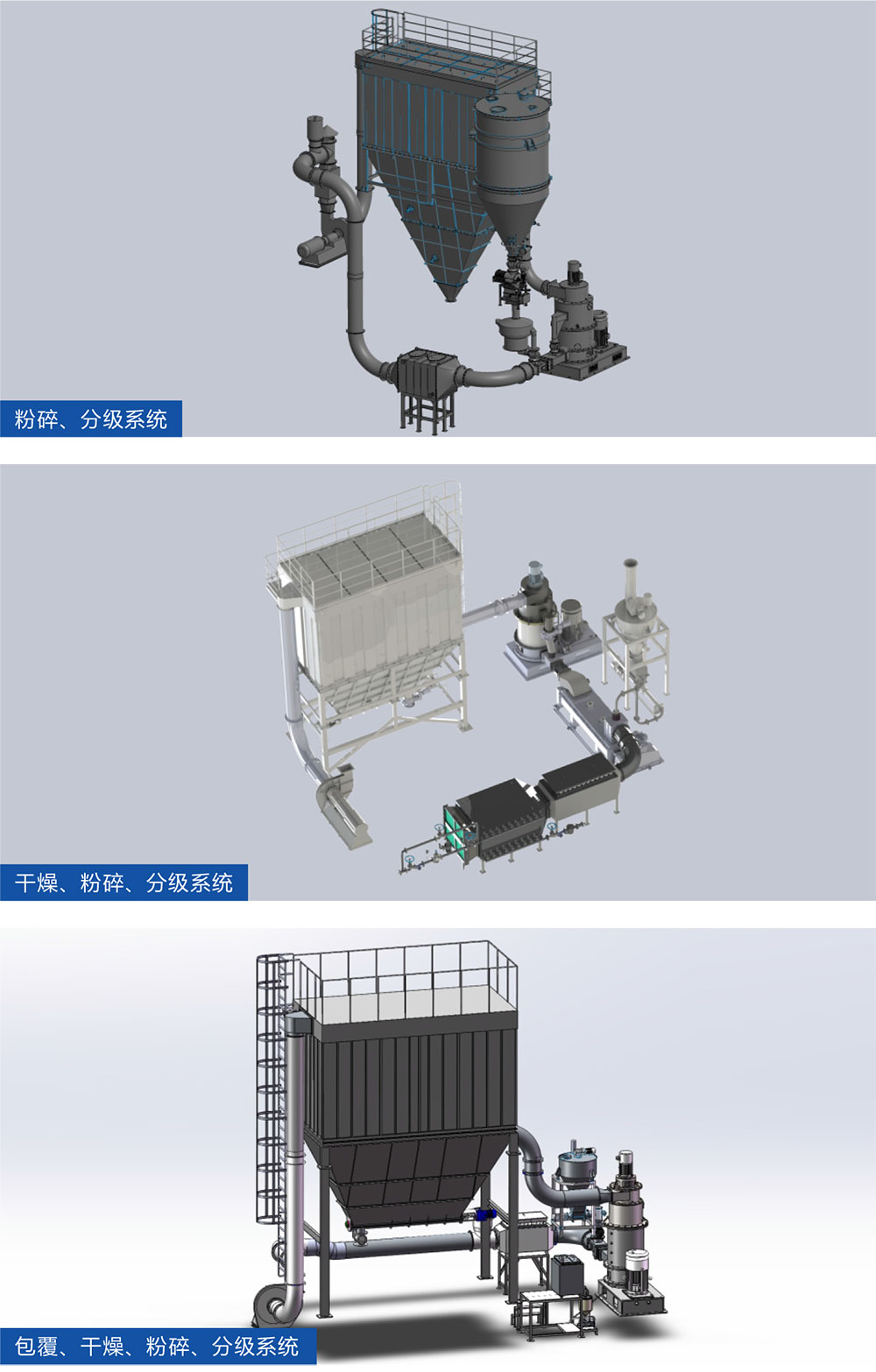

工藝系統

　　分級磨機是一種自風掃系統，物料通過負壓氣流進入系統，根據不同物料特性，物料按照實際空氣流量通過變頻控制計量或定量給料機由氣流帶入磨機入口，加工完的產品由磨機出口氣流方式進入脈沖布袋收塵器進行產品收集，系統尾氣可根據實際情況經系統引風機進行排放或回入空氣加熱器。根據客戶實際生產需求，我們可以配置熱風爐或電加熱等熱源裝置進行烘干、粉碎、分級一體處理，也可配置液料進料裝置進行包覆、烘干、粉碎、分級一體處理。
