工作原理：

該機型為干法輥碾式粉碎，巧妙的利用了弧形磨道，合理的運用了碰撞、碾壓、研磨機理。集粉碎分級于一體，合格細粉及時提取，粗粉繼續研磨，避免物料過粉碎，可替代雷蒙磨做超細粉碎。全套設備包括：錘式破碎機、斗式提升機、儲料倉、電磁振動給料機、主機、選粉機、擴散式雙旋風集粉器、脈沖式除塵器、高壓風機、消聲器。主機電動機通過減速機帶動主軸及各層轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻的送到上轉盤的中部，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經首層粉碎后又落入第二層及第三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并將經過第三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。

適用場合：

應用于重質碳酸鈣、高嶺土、大理石、重晶石、石膏、氧化鈣、氫氧化鈣、活性炭、瀝青焦、裂解炭黑、石墨等。

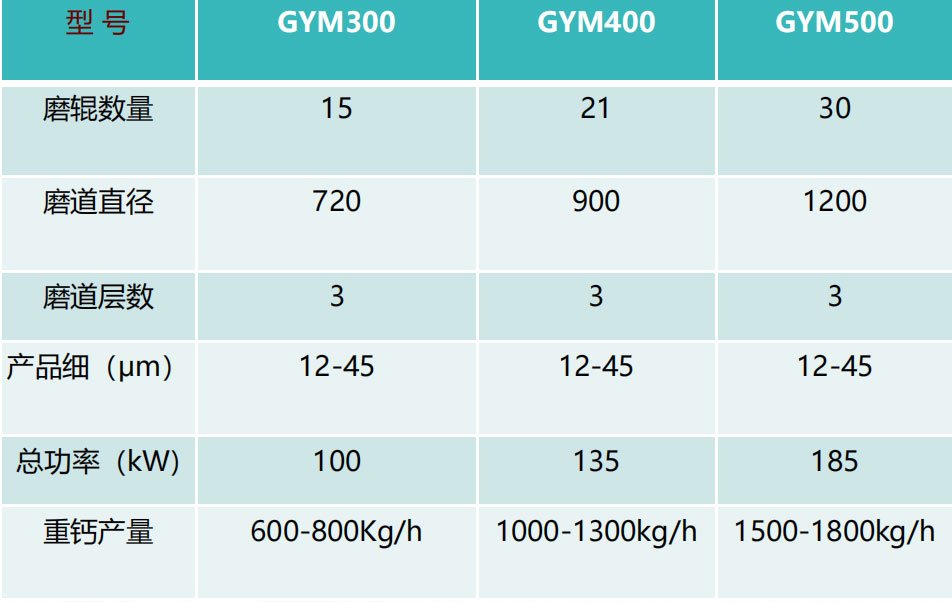

技術參數：
