產品名稱：氣力輸送下料出料專用耐磨陶瓷蝶閥

閥體材質：碳鋼/不銹鋼

蝶板材質：碳鋼/不銹鋼+結構陶瓷

閥座材質：氧化鋯陶瓷

閥體內襯：氧化鋯陶瓷

設計標準：國標/美標/日標/德標

結構長度：GB/T 12221, ASME B16.10, 或根據客戶要求

端連接方式：法蘭/對夾

驅動方式：氣動/光桿/蝸輪/電動

密封等級：0泄露, FCI 70-2 VI級

偏心蝶閥具有結構簡單可靠、重量輕、結構長度較短、便于安裝等優點，在工業領域具有廣泛的應用。但是在許多含有高硬度固體顆粒的氣固混合物及漿液工況中，普通金屬硬密封蝶閥密封面極易被介質沖刷和磨損耐導致閥門泄漏。博藝歐結合普通金屬硬密封蝶閥的結構優勢和高性能結構陶瓷的材料性能優勢，開發了CBUT系列陶瓷密封蝶閥。

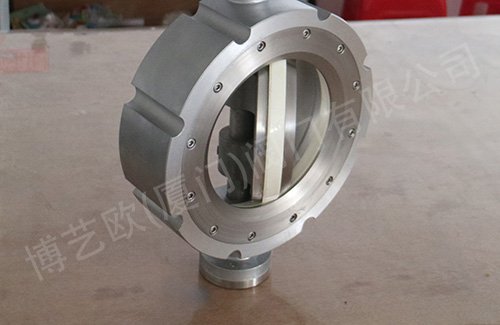

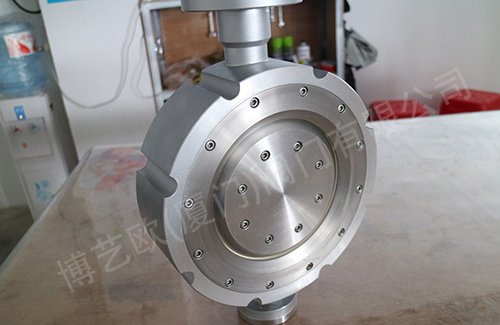

CBUT系列陶瓷密封蝶閥采用對夾式連接，閥體材料可根據工況需要或用戶要求選用碳鋼或不銹鋼鑄件，如果用戶有特殊要求也可以采用鍛件焊接閥體。蝶板密封圈和閥座采用高性能結構陶瓷材料，可避免密封面被介質沖刷、磨損和腐蝕，有效保證閥門在長期使用中的密封性能。

壓?等級范圍

PN10,PN16,ANSI CL150;

?徑范圍

DN50~DN300/ANSI 2"~12"

設計標準

法蘭連接尺寸GB/T 9113-2010, ASME B16.5

閥門結構長度GB/T 12221-2005

閥門檢驗與試驗GB/T 13927-2008, JB/T 9092-1999, API 598

博藝歐CBUT系列陶瓷密封蝶閥采用偏心結構設計，閥門開啟時蝶板密封圈與閥座密封面分離，有效減小閥門開啟扭矩。閥門關閉時，蝶板密封圈與閥座密封面形成剪切效應，可以切斷介質中的固體顆粒和纖維等雜質，避免因密封面間夾帶雜物而導致閥門卡死或泄漏。

蝶板密封圈和閥座采用高性能結構陶瓷材料，根據用戶工況不同，可以選擇氧化鋯陶瓷、99%氧化鋁陶瓷、整體燒結碳化鎢陶瓷、氮化硅陶瓷等。

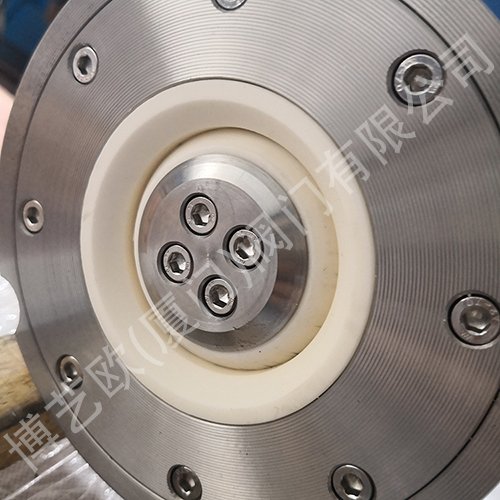

蝶板陶瓷密封圈和閥座密封面為球面密封，采用先進技術和加工設備，經過精密研磨，保證博藝歐CBUT系列陶瓷密封蝶閥的泄漏等級均可達到ANSI/FCI 70-2 VI級（零泄漏）。

CBUT系列陶瓷密封蝶閥的驅動方式包括手柄、光桿、蝸輪、氣動和電動等，執行器的連接支架尺寸依據ISO 5211標準設計，同時接受用戶特殊定制要求。

經過冷等靜壓成型和高溫?zé)Y(jié)的氧化鋯陶瓷(ZrO2) 、氧化鋁陶瓷(>99%Al2O3)、氮化硅陶瓷(Si3N4)與絕大部分的有機溶劑和無機化學介質都不會發生化學反應（氫氟酸除外），因此也不會對介質造成污染。整體燒結碳化鎢陶瓷(STC)具有良好的機械性能和耐熱沖擊性能，適用于高溫高壓的高磨損工況。結構陶瓷材料出色的化學穩定性保證CBUT陶瓷密封蝶閥的密封面在各種腐蝕性和磨損性介質中長期使用后，依然會保持良好的密封性能。

目前，博藝歐CBUT系列陶瓷密封蝶閥在鋼鐵、冶金、采礦、造紙、環保等領域都具有出色的表現。同時博藝歐富有經驗的銷售工程師可以根據用戶的不同工況協助用戶選擇*合適的材料和設計方案。
