LS-909 II激光粒度儀是珠海歐美克儀器有限公司在廣受好評的LS-909基礎上全新開發的新一代國產長焦距高性能干濕法粒度分析儀。該儀器繼承了LS-909所采用的國際先進560mm長焦距光學檢測系統、優化的雙后向及逆向散射光探測器布局、18位模數轉換信號采集系統，以及長壽命進口氦氖氣體激光器等核心組件。LS-909 II融合了Topsizer Plus激光粒度儀研發過程中積累的創新技術經驗，提升了硬件系統的可靠性和整體信噪比，升級了自適應噪聲抑制算法，并優化了反演算法的矩陣精度。結合免標定長壽命設計以及可選配的新一代高性能、易操作的DPF-110A干法進樣器， LS-909 II具備更高的適用性，可勝任更寬泛類別和更寬分布樣品的測試。其測試自動化程度高、重復性出色、分辨能力強，同時維護簡便。配套的智能化測控與分析軟件支持專業級可自定義報告模板，內置簡易測試操作面板，具備報告瀏覽、數據對比及多種格式數據導出等功能，使粒度測試分析更有效率、更準確，全面滿足科研與工業應用的多樣化需求。

用途

測量樣品的粒度分布。可測量在液體中分散的樣品或在氣體中分散的顆粒材料。

工作原理

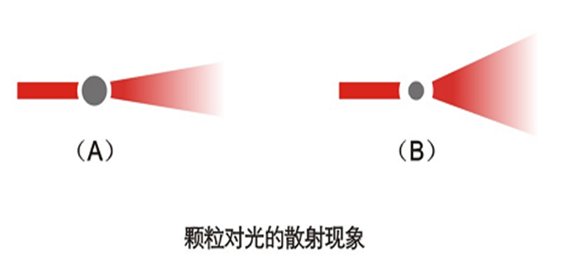

光在傳播中遇到顆粒時，會發生散射（衍射）偏轉。顆粒尺寸與光線偏轉的角度有關。激光粒度儀通過測量顆粒的散射光能的角度分布，由米氏散射理論或夫瑯和費衍射理論反演計算進行粒度分析。

主要技術指標

1. 測試原理：全量程米氏散射理論及夫瑯和費理論

2. 測試范圍：0.02 - 3000μm（濕法，取決于樣品）、0.1 - 3000μm（干法，取決于樣品）

3. 進樣方式：濕法/干法自動進樣

4. 重復性誤差：≤ 0.5%（標樣D50偏差）

5. 對中方式：智能判斷自動對中，對中精度0.2μm

6. 測試時間：1 - 2分鐘/樣品（包含儀器準備和清洗的完整流程，取決于樣品）

7. 探測器通道數：91個角度探測器通道+0環探測器

8. 光源：進口氦氖(He-Ne)氣體激光器，功率：≥ 2.0mW，波長： 632.8nm，單色性≤ 0.1nm

9. 激光安全性：整機I級

10. ADC模數轉換： 18 bit；采樣電路**掃描頻率：10kHz（8通道并行）

11. 工作環境：溫度5 - 35 ℃，相對濕度≤ 85%

12. 輸出數據：粒度分布表、粒度分布曲線、平均粒徑、D50（中位徑）、D10、D90、比表面積、D[4,3]、D[3,2]等。

13. 電源：200-240V AC 50Hz

14. 外觀尺寸（L×W×H）：

主機外形尺寸：1320×340×360mm    主機包裝外形尺寸：1600×450×480mm

技術特點

1. 可靠的光學平臺

LS-909 II系統采用整體式外罩、鋁合金底座及模塊化結構設計，具備出色的防塵、防水和抗外界雜散光能力，日常維護工作極少且操作簡便。系統通過調試工裝實現輔助探測器與主探測器的一次性準確定位調節，顯著提升了組件之間的位置一致性。同時，升級后的窗口機械結構使定位更為精確，有助于各角度光能信號的準確采集與噪聲抑制，從而顯著提升對離群小顆粒和大顆粒的測試準確性和數據重現性。

2. 優化的單鏡頭光路結構

采用透鏡后傅立葉變換光路結構，突破了傳統傅立葉透鏡的光瞳限制，使包括后向散射在內的各個角度的散射光均可被探測器準確接收，信號采集一致性更高。單鏡頭設計大幅減少了光路中的折射和反射面，相較于其他光學結構，具有更低的背景噪聲，從而有效提升測量過程中的信噪比與測試靈敏度。

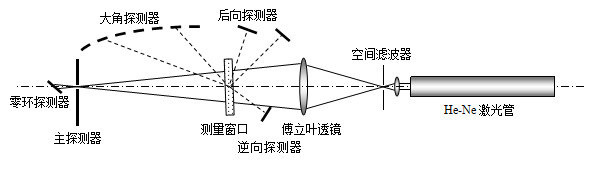

LS-909 II光路原理示意圖

3. 高性能進口氦氖(He-Ne)氣體激光光源

系統配備進口氦氖氣體激光器，具備優異的光學品質與出色的穩定性，預熱時間短，且儀器出廠后無需標定和校準。該激光器采用硬封裝工藝，無氣體散逸，確保在儀器全壽命周期無需更換激光器，顯著提升了系統的測試數據可靠性與免維護性。與半導體激光器相比，氣體激光器在單色性、相干性、發散角和輸出功率穩定性等方面具有明顯優勢，特別適用于對測試結果要求嚴苛的分析測試應用。其**的光學性能不僅保障了儀器長期運行的穩定性，也顯著提升了粒度分析的分辨能力與測試精度。

4. 新空間濾波器設計及一體化激光發射器技術

LS-909 II光源系統采用一體化激光發射器設計，配合進口空間濾波器，有效消除了衍射環帶來的干擾，顯著提升了光束質量。系統同時集成了激光輸出功率穩定性監測和濾波平滑處理技術，使散射光能數據更加精確穩定，從而進一步提升了整體測試性能，尤其在大顆粒樣品測試中表現出更高的靈敏度與可靠性。

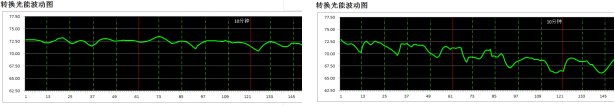

OMEC高性能氦氖(He-Ne)氣體光源（左）vs. 一般氦氖(He-Ne)氣體光源（右）

5. 合理分布、高感光度的光電探測器組合

LS-909 II激光粒度分析儀在光電探測器系統上進行了深度優化與集成，構建了由前向、側向、大角度、雙后向及逆向散射光探測器組成的三維立體檢測體系。所有探測器均精確布置于傅立葉聚焦面上，結合低噪音、大尺寸的大角度、后向及逆向探測器，顯著拓寬了動態測試范圍，全面提升了系統的分辨能力和靈敏度。該設計能夠準確獲取小顆粒的散射信號，**散射角檢測范圍擴展至160度以上，進一步增強了對超細顆粒的探測能力。所有探測器均配備專用光學屏蔽罩，有效抑制雜散光干擾，使儀器的測量下限可達0.02μm，確保測試結果的準確性。

6. 長焦距的傅里葉透鏡

LS-909 II激光粒度分析儀選用560mm長焦距傅立葉透鏡，顯著延長了測量窗口至光電探測器平面的距離，使小角度散射光信號之間的細微角度差異能被光電探測器準確分辨。系統具備*小可識別散射角為0.016度的能力，大幅提升了對大顆粒的檢測靈敏度與分辨能力，使得粒徑測量上限可擴展至3000μm，在寬粒徑分布樣品分析中表現尤為優越。

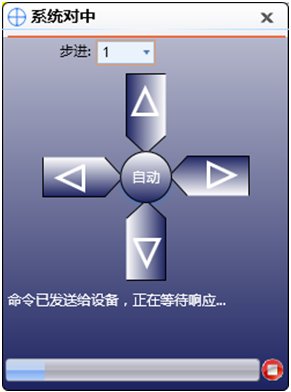

7. 智能自動對中

配備智能自動對中系統，LS-909 II可實現高精度光學對中，確保每次測量具有優異的重復性。自動對中機構精度可達0.2μm，速度更快，既可自動執行，也可通過測試界面上單擊鼠標手動完成，操作便捷靈活。智能自動對中避免了傳統粒度測量中因?qū)χ胁涣技肮饴菲茖?dǎo)致的測量誤差，并有助于延長對中機構的使用壽命，提升整機的可靠性和使用效率。

8. 先進的數據采集及處理技術

系統采用優化的同步8通道18位ADC模數轉換采樣技術，配合超低泄露電流采樣保持開關，實現高精度、高穩定性的信號采集。同時，集成的電背景補償功能可有效抑制系統噪聲，有助于獲得更加準確的光能數據。該設計顯著提高了光能采集的動態范圍，從而增強了粒度測試的分辨能力和靈敏度，尤其在復雜或?qū)挿植缄柶椒治鲋斜憩F(xiàn)更加出色。

9. 新一代自適應噪聲抑制算法

LS-909 II在前一代產品基礎上升級了自適應噪聲抑制算法，通過優化反演算法的矩陣精細度，提升噪聲圖樣的識別與計算匹配能力，使系統能更準確地識別和補償測量過程中少量噪聲對細顆粒測試的影響。這一優化進一步提升了樣品測試的重復性和重現性，特別是在低信號強度條件下，對微細顆粒的測量表現出更高的穩定性與準確性。

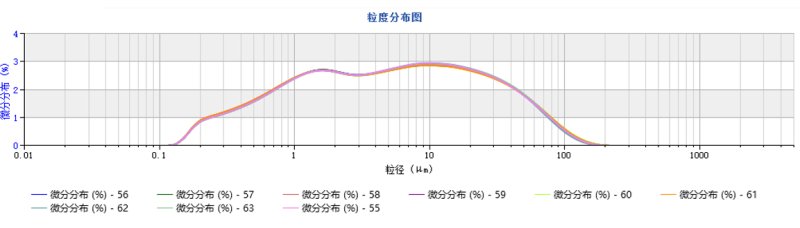

LS-909 II新一代自適應噪聲抑制算法啟用后

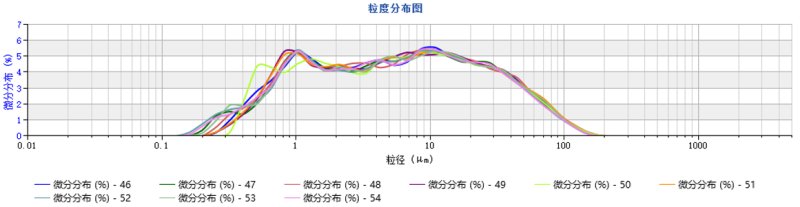

LS-909 II新一代自適應噪聲抑制算法啟用前

10. 高性能全自動濕法循環進樣系統

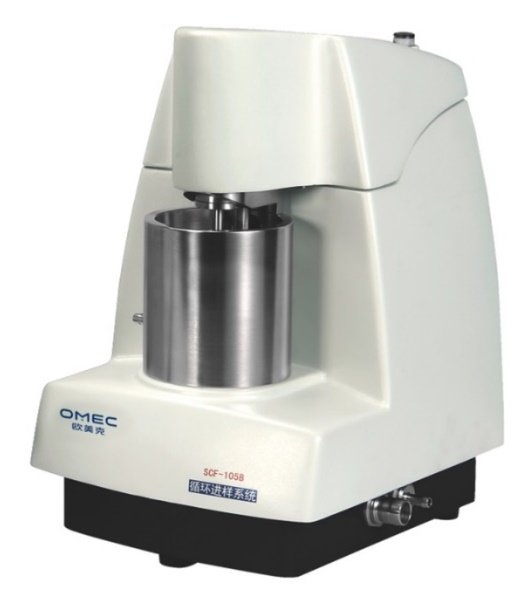

SCF-105B全自動濕法循環進樣器

SCF-105B全自動濕法循環進樣系統技術特點

1) 濕法測試標配的自動化進樣器，外觀設計簡潔、流暢，造型美觀，節省桌面空間。

2) 采用自吸泵進水，具有自動進水、自動排水、自動排氣泡及自動清洗功能。也可選擇適配自來水進水的配置。

3) 加厚316L不銹鋼材質的樣品池，具有耐腐蝕耐形變性能，采用開放式設計，方便操作。

4) 進樣器與主機通信，所有控制及操作功能通過軟件實現。

5) 采用圓帶傳動和離心泵結構，具有循環效率高、噪音低、流量大和流速快的優點。

6) 瑞士進口電機，經久耐用。依據測速裝置控制轉速，不隨時間變化，0 - 4000r/min無級連續可調。

7) 循環進樣器容積約500mL，循環管路**流量≥ 2.5L/min。

8) 樣品池底部內置超聲功能，超聲功率**可達50W，超聲功率和超聲時間無級連續可調，具有超聲功率補償功能。

9) 模塊化設計，方便檢修和維護。

11. 高性能、簡單易用的全自動干法測試系統

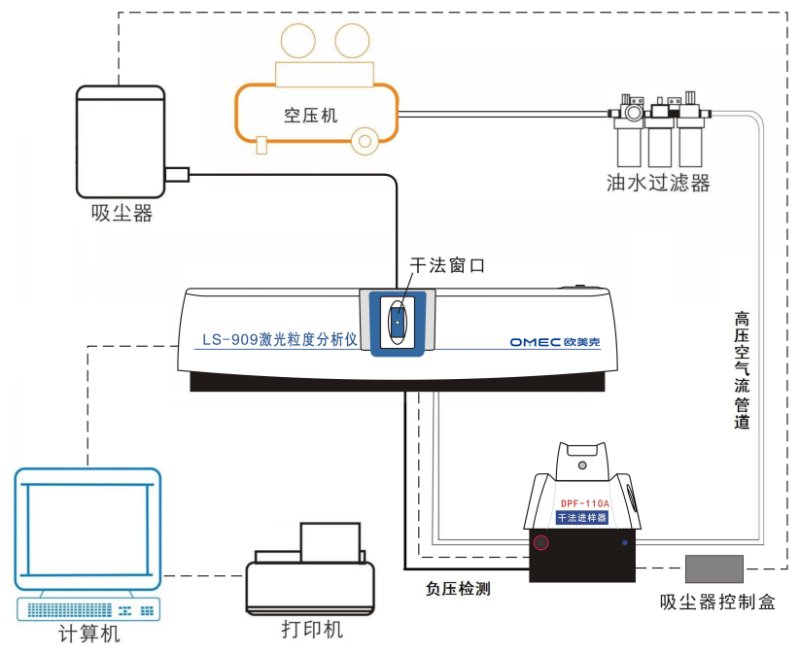

LS-909 II干法進樣系統由干法進樣器、全封閉進樣窗口、靜音泵空壓機、油水過濾器和吸塵器等部件構成。

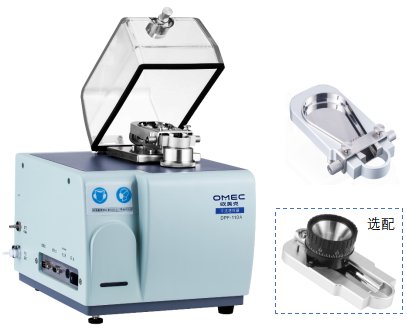

DPF-110A全自動干法進樣器

DPF-110A全自動干法進樣器相較上一代產品DPF-110自動化干法進樣器提升了自動化水平和操作體驗、拓展了分散壓范圍和分散附件選項、優化了下料分散測試性能，并升級了安全電壓和易維護設計。

DPF-110A全自動干法進樣系統技術特點

進樣器與主機通信識別，搭配軟件使用可實現SOP全自動測試和維護，包括正負壓力開關、壓力調節、下料測樣和清洗等自動化功能。

可支持輸入壓力**10bar，0 - 5bar分散壓自動控制，≤ 0.01bar高精度無級連續可調。

具有分散管入口端分散壓傳感器，實際測試分散壓條件可重現。

具備測試過程分散壓力監控和壓力波動追溯功能，并對偶發的欠壓狀態測試結果給出提醒。

測樣下料分散狀態自動識別，具備超限遮光率自動過濾功能和異常提醒功能。

標配的鏡面型料斗采用升級的鏡面光滑界面和大角度弧形設計，流動性更佳，有效減少粒徑分離和樣品殘留，**容積40mL。可選配快拆易維護設計且?guī)Э潭鹊穆┒沸土隙罚欣诘湫偷睦缭纤幍葘挿植紭悠返木鶆蛳铝稀?/p>

采用料斗傾斜角度、進料振動速率、開口大小可調等三重可調機構的樣品池設計，料斗進料速率通過軟件控制且無級連續可調，可適配不同流動性的粉體樣品。

進樣器分散管采用剛玉瓷材料，分散效果好、工作壽命長，完全避免了金屬分散管的易疲勞損壞問題。可選配金屬大口徑分散管，適用于含有2mm以上大顆粒樣品的測試。

帶降噪功能的全封閉進樣器設計，隔絕粉體對儀器主機的污染，滿足主機免維護要求。

基于空氣動力學的噴射管定位設計和氣流防護功能使得粉體不易劃傷和污染窗口玻璃，有效保障干法測試效率和結果的準確性，大幅減少窗口清潔需要，并提高了窗口玻璃的使用壽命。

模塊化設計，方便檢修和維護。

*根據用戶需求還可選搭配SCF-108A高性能濕法循環進樣器、SCF-126B 耐腐蝕微量濕法循環進樣器

12. 雙進樣器端口支持同時連接、智能干濕法快速切換

LS-909 II主機采用雙進樣器端口設計，支持同時連接干法和濕法自動化進樣器，系統通過軟件自動識別并快速切換待測進樣器。可選配進樣器窗口底座有效防止窗口切換過程中可能產生的污染。結合易切換窗口設計和高精度快速自動對中功能，使得干濕法測試之間的轉換變得簡單快捷，極大提升了實驗效率與操作便捷性，滿足不同應用場景的需求。

13. 智能、友好、符合多種應用的計算機軟件功能

1) 軟件設計模塊化，儀器狀態可視化，操作界面人性化。流程界面清晰明了，擁有導航功能。儀器具備智能化自動化功能，具備儀器自檢功能并可自動識別進樣系統；每次測量前可自動測量電背景，有效消除電噪聲對測試結果的影響。配置SCF-105B全自動濕法循環進樣器和DPF-110A全自動干法進樣器時，可分別實現全自動濕法和全自動干法粒度測試，手動測樣亦有清晰的導航界面指引。

2) 具備SOP標準操作流程，減少人為因素的影響，使分析測試流程標準化。

3) 軟件可選自動對中、手動對中和智能判斷對中功能，可根據儀器狀態信息自行調整，測試更省時。

4) 多種數據分析模型，滿足不同特性樣品的測試需要。體積分布、表面積分布、長度分布和數量分布之間可以相互轉換。可根據用戶需要設置并顯示個性化的特征粒徑和指定粒徑段的微分及累積分布百分比。

5) 提供多種測試報告，包括測量記錄、粒度測試報告、篩分測試報告、百分測試報告、擬合報告、趨勢報告和統計報告，并可實時提供多條測試記錄的統計結果。此外，還支持自定義行業測試報告，并具有典型水文、水泥等行業報告模板。測試報告可導出為Pdf、Excel、Word格式或其他文本格式，報告圖表可直接右鍵復制。

6) 豐富的自定義報表功能，方便用戶靈活的獲取數據和定制報表樣式。用戶可以靈活自定義報告的標題、Logo，選擇在報告中顯示的結果模塊，并對這些模塊進行設置。如可自定義調整分欄數、列數、子報表及坐標軸范圍，且報告內容和參數字段等均可根據需要設定。

7) 可同時查看多條測試結果和多個報告頁面，進行數據的圖形比對和數值統計分析。支持以日期、特征粒徑或平均結果等多個參數進行分類、排序、篩選功能，并以表格形式輸出。

8) 完善、開放的樣品參數數據庫，具有200多種常見材料光學參數，用戶也可以自定義樣品材質及其物性參數，包括折射率的實部和虛部（對應樣品的吸收率）。具有自動分析匹配折射率功能，且可添加至參數數據庫中，可用于既往測試的再分析或未來的測試中。

9) 提供符合GMP附件《計算機化系統》要求的軟件解決方案，具備與CFDA/FDA cGMP 21CFR part 11和Part 211 標準兼容的功能，包括用戶分級、權限管理、數據完整性與可追溯、電子簽名等。此外，采用行業**的Scrum軟件迭代開發方式，確保軟件能夠隨法規的變化持續適配與升級，便于醫藥、食品等行業用戶在儀器使用中的合規管理。

10) 分析軟件支持中文、英文、西班牙文等。

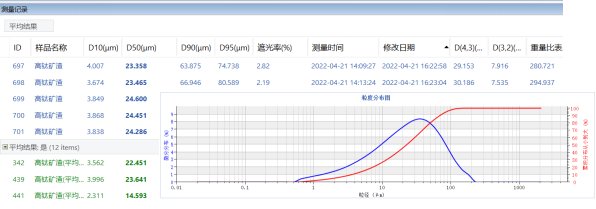

典型測試報告

14. 寬廣的測量范圍內各組分的準確測試性能

LS-909 II采用靜態光散射技術，能夠一次性獲取從納米、亞微米到毫米級分散顆粒的粒度分布結果，無需切換鏡頭。同時，該儀器測試符合GB/T 19077-2024粒度分析激光衍射法的國標要求，確保滿足不同粉體行業對顆粒粒度檢測與控制的各種需求。

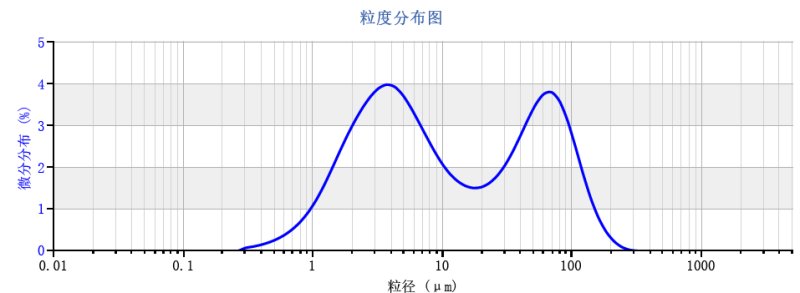

LS-909 II測試某規格氧化鋁粉的粒度分布

15. 納米、亞微米超細顆粒的優越測試性能

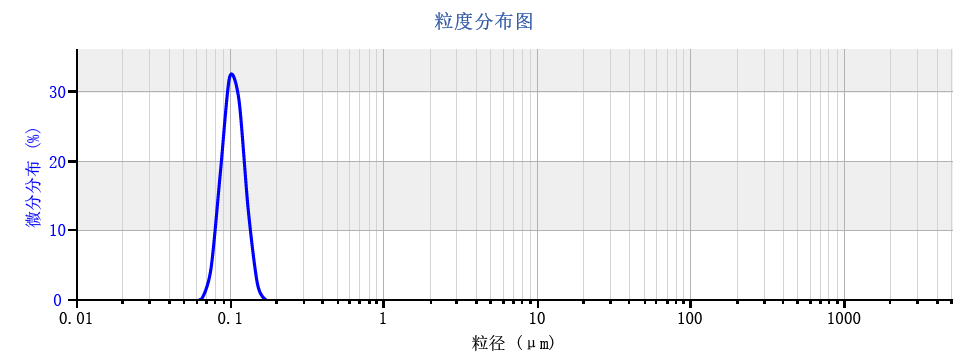

LS-909 II測試100nm標準粒子

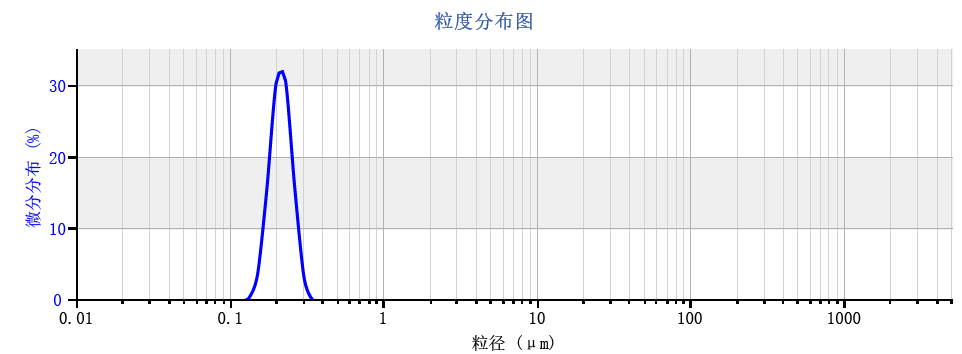

LS-909 II測試200nm標準粒子

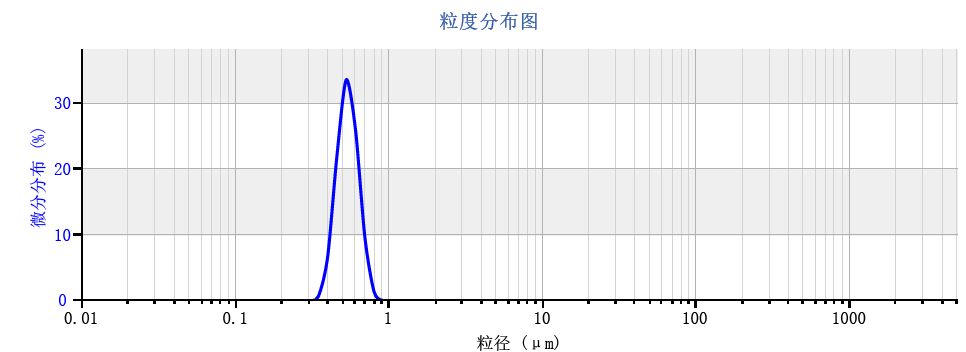

LS-909 II測試500nm標準粒子

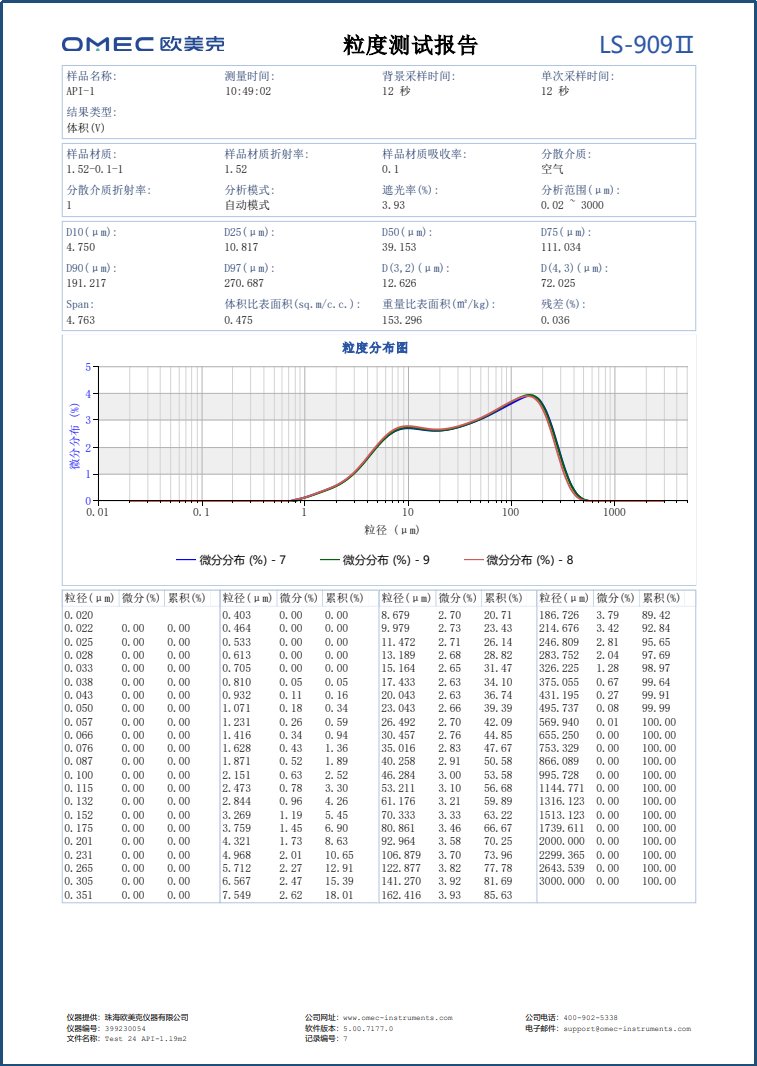

附件：LS-909 II測試報告（見下頁）
