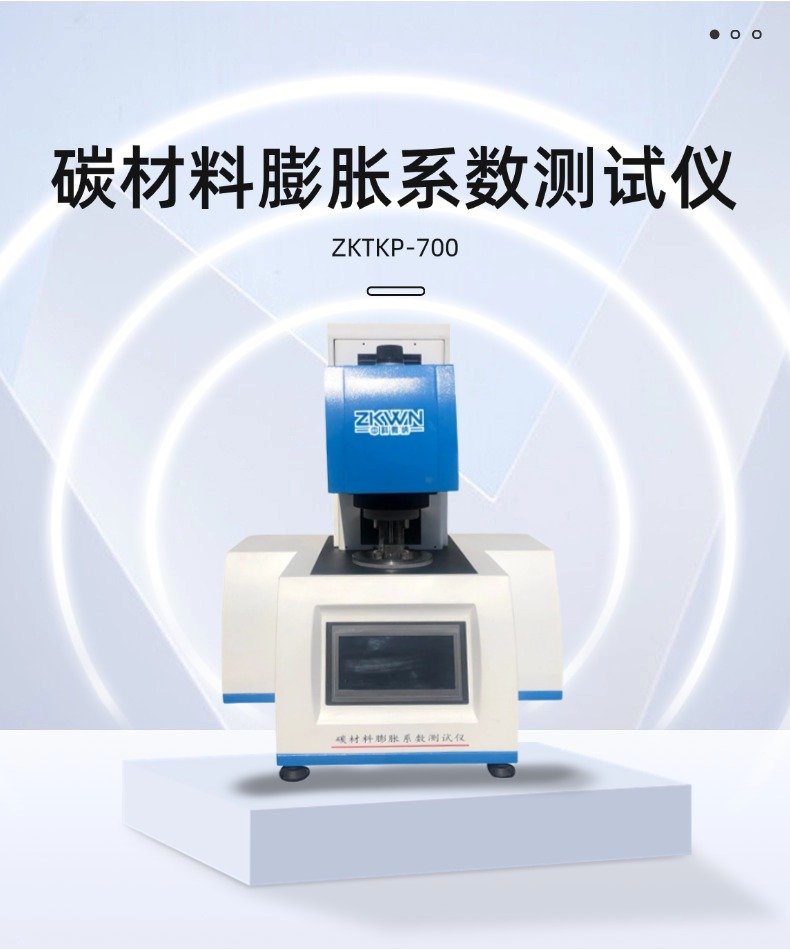

碳材料膨脹系數測試儀

一、產品型號：GCTKP-700

二、參考標準：

1、GB/T 3074.4 - 2016; 石墨電極熱膨脹系數（CTE）測定方法

2、YS/T 63.4 - 2006；鋁用碳素材料檢測方法 第4部分 熱膨脹系數的測定

3、ISO 14420：2005，Carbonaceous materials for the production of aluminium - Baked anodes and shaped carbon products - Determination of the coefficient of thermal dilatation,MOD

4、YS/T 764 - 2011；鋁用碳素材熱膨脹系數測定裝置料

5、GB/T 1427 碳素材料取樣方法

6、GB/T 8170 數值修約規則與極限數值的表示和判定

7、YS/T 62.1 鋁用碳素材料取樣方法 第1部分 底部炭塊

8、YS/T 62.2 鋁用碳素材料取樣方法 第2部分 側部炭塊

9、YS/T 62.3 鋁用碳素材料取樣方法 第3部分 預焙陽極

10、YS/T 62.4 鋁用碳素材料取樣方法 第4部分 陰極糊

11、YS/T 63.1 鋁用碳素材料檢測方法 第1部分 陰極糊試樣焙燒方法、焙燒失重的測定及生坯試樣表觀密度的測定

三、產品介紹 ：

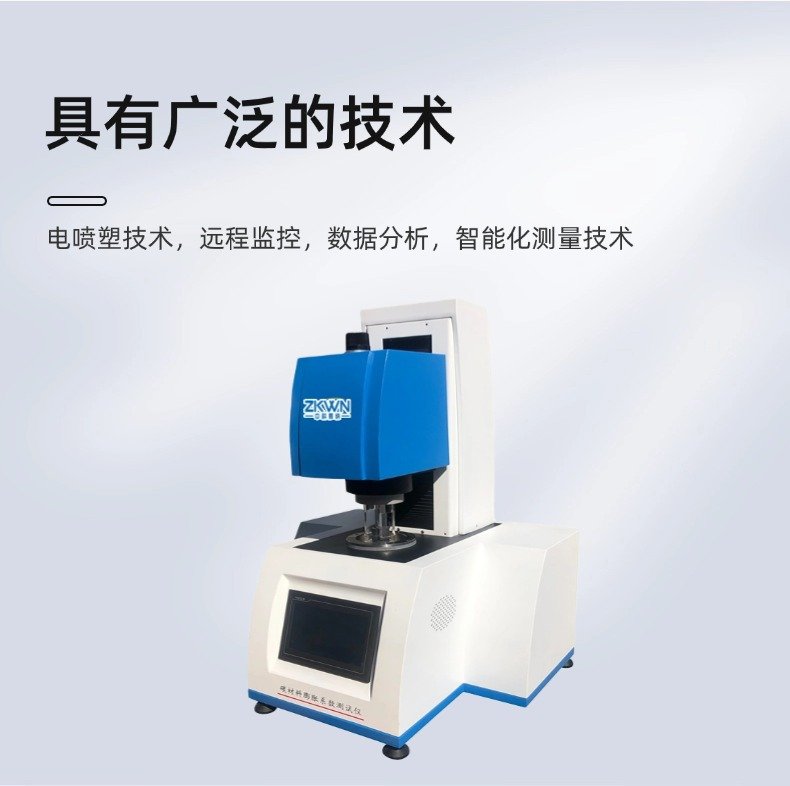

碳材料膨脹系數測試儀外殼采用鈑金工藝制造，產品表面采用環保無污染的靜電噴塑技術，大大提高產品的耐磨、耐腐蝕性能。該儀器所用儀表及其控制元件均嚴格測試，確保各項數據穩定，準確、可靠。采用可編程序邏輯控制器（PLC）控制，實驗過程和數據全智能化處理；通過軟件可實現遠程監控和數據分析。該款產品采用智能化的人機交互界面，進一步簡化操作步驟；高精度，智能化的測量技術，大大提升企業產品測試效率。

四、產品用途：

1、該款測試儀適用于普通功率、高功率、超高功率石墨電極及總膨脹量在600℃時不超過1mm的其他固體材料，溫度范圍為室溫~600℃的熱膨脹系數。

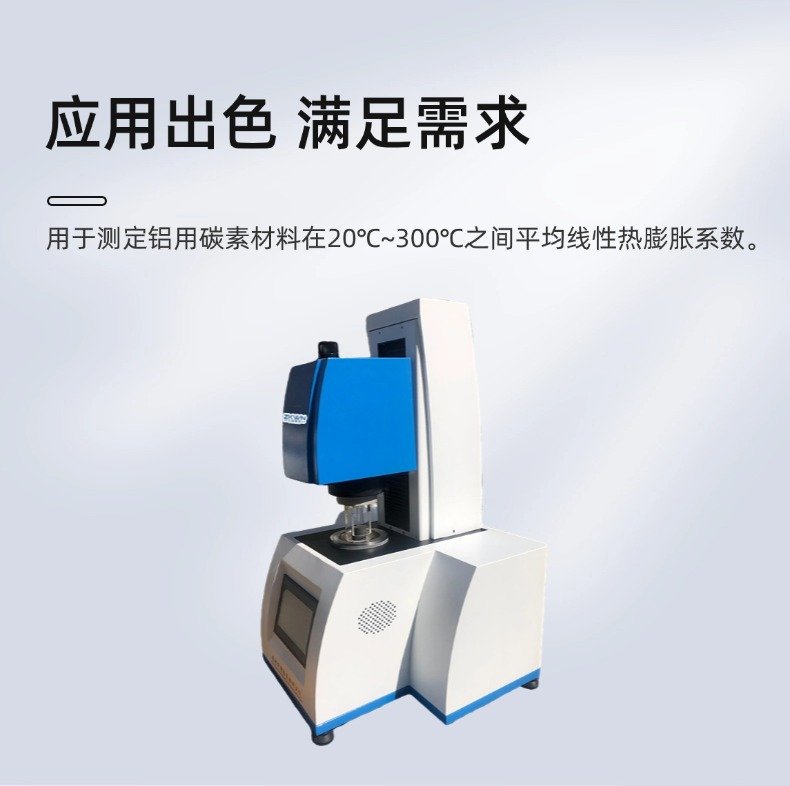

2、該款測試儀適用于測定鋁用碳素材料在20℃~300℃之間的平均線性熱膨脹系數。

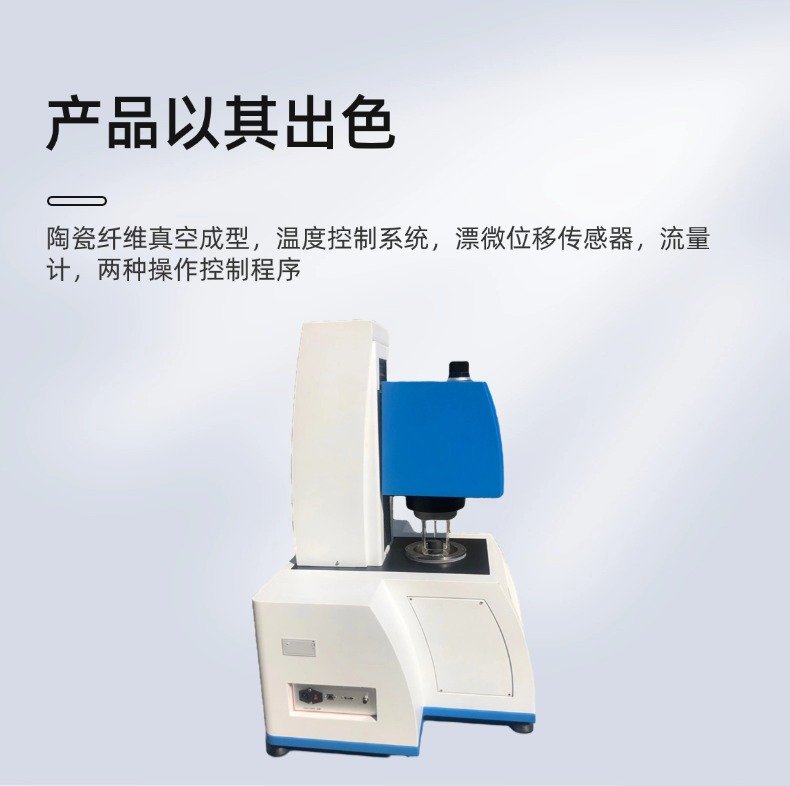

五、產品優勢：

1、電阻絲與耐高溫陶瓷纖維一次真空成型，隔熱性能突出，爐溫均勻，恒溫區穩定。

2、多功能PID溫度控制系統，使爐溫溫度穩定后精度可達±1℃。

3、高精度、低溫漂微位移傳感器，保證測量數據的準確性。

4、高精度流量計，保證了進入爐內氣體的流量穩定。

5、該設備采用觸摸屏與電腦端程序兩種操作控制程序，進一步實現對試驗進程、設備運行狀態、試驗數據的監控與處理。

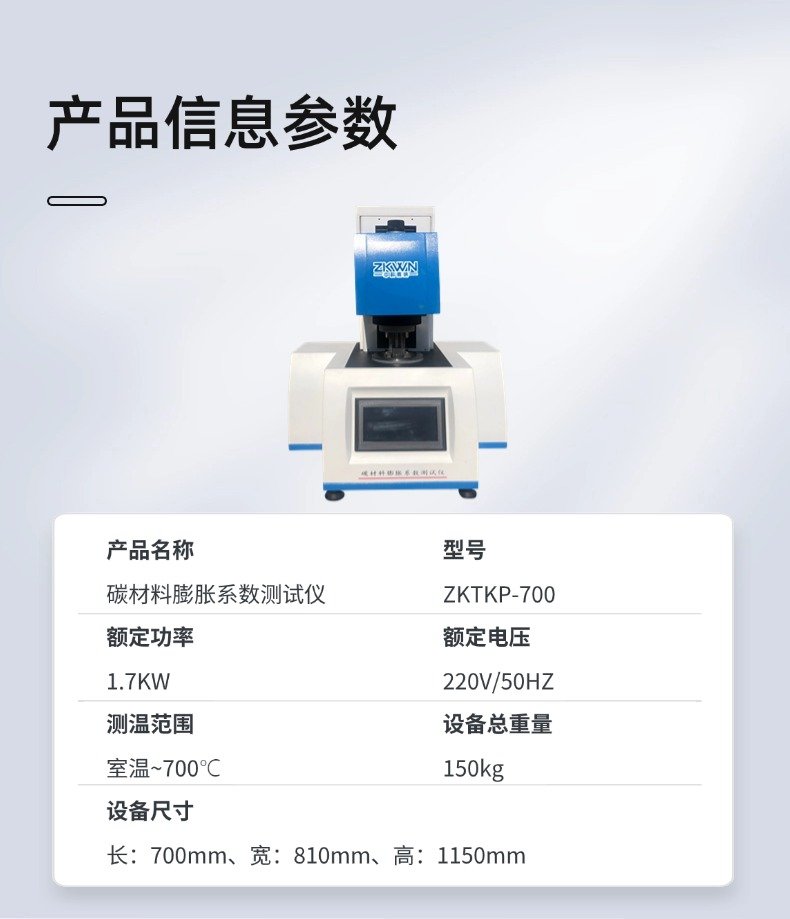

六、技術參數：

1、額定功率：1.7KW；

2、額定電壓：220V/50HZ；

3、測溫范圍：室溫~700℃；

4、熱電偶：K型，量程：0~1000℃，精度0.1級；

5、位移傳感器：量程：0~1mm，精度±0.001mm；

6、氣體壓力傳感器：量程：0~50KPA;

7、流量計 : 量程：80L/min;

8、試樣尺寸：① Φ50mm，長度60mm; ② 試樣直徑或邊長 ≧ 5mm，長度 ≧ 50mm

9、設備尺寸：長：700mm、寬：810mm、高：1150mm；

10、設備總重量：150kg。
