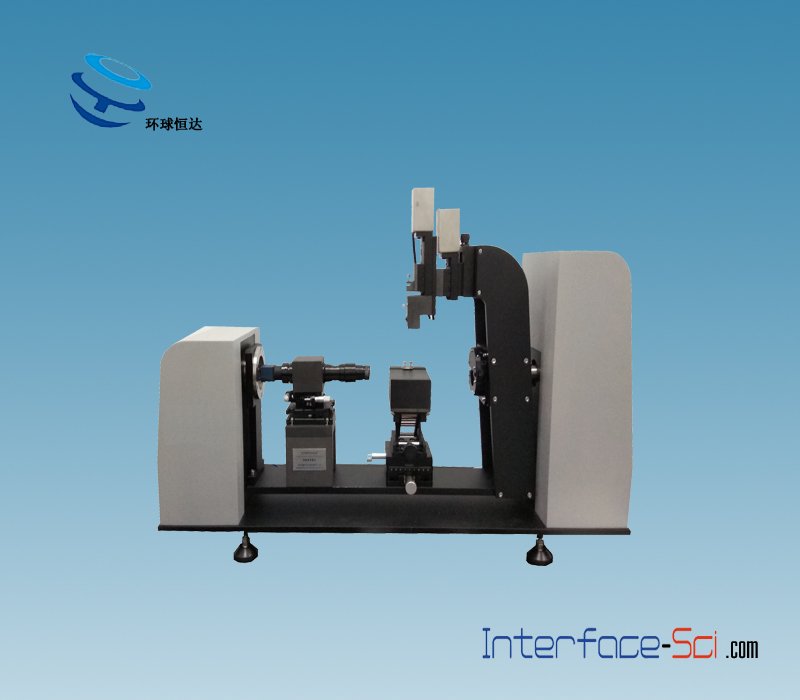

SCI6000E自動動態接觸角測量?jī)x

眾所周知，納米材料科學與工程已經成為世界性的研究熱點，在研究納米材料的表面改性時，往往要涉及潤濕接觸角這個概念。所謂接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角。

SCI6000E自動動態接觸角測量?jī)x主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，也可測量外相為液體的接觸角。該儀器能測量各種液體對各種材料的接觸角, 例如塊狀材料、纖維材料、紡織材料等，粉末樣品在壓片后也可測量。同時此系列儀器可測量和計算表面/界面張力、CMC、液滴形狀尺寸、表面自由能。

一、整體參數

1.  接觸角測量范圍：0～180°

2.  接觸角分辨率：0.01°

3.  接觸角測值精度：±0.1°

4.  滾動角測量范圍：0～360o

5.  前進角測量范圍：0～180°

6.  后退角測量范圍：0～180°

7.  表面張力測試方法：懸滴法、躺滴法

8.  表面張力測試范圍：0～2000mN/m

9.  表面張力測試分辨率：0.01mN/m

10. 溫控范圍：-20～95℃

11. 電源：AC220～240V 50HZ

二、硬件指標

1、樣品臺控制：

a）前后移動 手動，行程50mm，精度0.1mm

b）左右移動 手動，行程50mm，精度0.1mm

c）上下移動 手動，行程45mm，精度0.1mm

d）水平調整 水平腳調整平臺水平

e）樣品臺尺寸 70mm×100mm，樣品尺寸（長×寬×高）≤100mm×∞×25mm

f）旋轉機制：360度整體自動旋轉測試裝置，測量接觸角、滾動角、前進角及后退角

g）溫控樣品臺：樣品測量溫控平臺及恒溫循環浴槽，溫控范圍：-20～95℃

h）液-液樣品測量裝置

2、進樣器控制

a）上下移動 手動部分：齒條，行程50mm，精度0.1mm

b）雙控高精度自動進樣系統：進樣精度0.1微升

3、CCD光學系統

a）光學放大 0.7－4.5×連續變倍（僅變倍參數，內置還有放大后置鏡）圖像放大率：50－318piexl/mm，對焦距離95mm

b）CCD參數：專業工業相機,速度：30～300幀/秒

c）光源 LED可調單色冷光源

d）鏡頭前后調整 手動，行程10mm，精度0.1mm

e）鏡頭上下調整 手動，行程10mm，精度0.1mm

g)  鏡頭俯視調整 手動傾角平臺：±5o調

g) 調焦裝置：調焦+偏擺調節，移動范圍±6.5mm，采用微分頭(0.5mm螺距)驅動，俯仰角度調節：調節范圍±5°，采用螺紋絲桿(0.25mm螺距)傳動，螺母驅動

4、儀器整體結構中包含七維運動調整模式

三、軟件功能

1.  分析方法:

10種：量角法、量高法、自動測量法（圓擬合、橢圓擬合、楊-拉普拉斯）、五點擬合法、氣泡俘獲法、插板法、懸滴擬合法、躺滴法等；

2、接觸角的連續動態測量：連續動態測量，速度可調，*小0.5秒，可自動選擇對樣品在某一段時間內進行連續自動測量,接觸角隨時間變化曲線展示，且以圖片和數據兩種方式存入數據庫系統，以備需要的時候隨時導出。

3、接觸角數據取得方式：全自動測值和人工修整相結合，按測試，軟件自動拍照-查找敏感點-計算接觸角值-顯示計算結果，整個過程無須人工干預，以降低人為因素影響；

4、接觸角量測技術：數學模型擬合與真實液滴外廓實際量測相結合，解決非對稱圖像測值問題；

5、曲面修正：上凸曲面、下凹曲面、表面粗糙度修正

6、拍攝方法：?jiǎn)螐垺㈤g隔（0.5～3600s可調）和連續拍攝（快拍速度30～100幀/秒）及視頻拍攝等

7、左右接觸角值分別計算與比較功能，軟件自動求取平均接觸角；

8、數據庫管理功能：備份、壓縮、導出EXCEL表格，測值以及曲線擬合結果均可保存到導出的圖片上，直觀明了，可保存、查詢、調入和直接打印圖文報告等；

9、視頻錄相功能：錄制AVI格式影視圖像，可用于PPT文件制作等；

10、具有固液界面張力測試窗口

11、固體表面自由能，計算方法：Fowkes一液法、Owens二液法、Wu調和平均二液法、LW-AB三液法、EOS表面能法等；計算結果：固體表面自由能及其色散力、極性力。
