毛細流動法膜孔分析儀

    多孔過濾膜、滲透膜、分離膜等膜材料中存在著大量的貫通孔，孔喉尺寸決定其性能，這類材料的孔徑分析采用毛細流動法即泡點法測定：首先在膜的表面浸潤一種極小表面張力的液體，封住所有孔道，然后在膜的一側通氣加壓，隨著壓力增大，由大至小的孔道逐步被打開，從而計算孔徑分布。JW-PD200型毛細流動法膜孔分析儀是我公司與國家膜工程中心共同設計、制造與銷售的儀器，主要由數字式質量流量計、壓力傳感器、電磁閥、穩流閥等精密部件組成，基于lavbiew 平臺自動完成數據采集、記錄與分析，適用于科研、生產的多孔膜材料包括高分子膜、電池隔膜等，以及多孔金屬、多孔陶瓷、多孔玻璃等的孔徑分布。

產品測試參照標準
GB/T 5249–1985；GB/T 6886–2001；ISO 4003–1977；ASTM F316–2003；

原理簡介

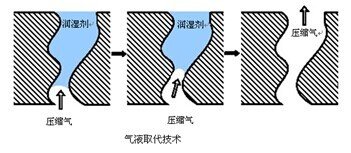

將多孔材料的通孔內充滿潤濕液，借助氣體（或液體）壓力，促使浸潤液排出孔道，具體過程如下圖所示：

當**個孔被打開時，即可準確地測量出此時的壓力值，即為泡點壓力，公式如下：
D= 4γcosθ/ΔP
其中：D為孔直徑，γ 為潤濕液表面張力，θ 為潤濕液與待測材料間的接觸角，?P 為待測樣品兩側氣體壓差。隨著流量及壓力的增大，大孔、小孔慢慢打開，直至全部通孔被打開，通過測定干、濕流量壓力曲線，由此即可準確測量出材料的孔喉孔徑、孔口孔徑、**孔徑、平均孔徑及孔徑分布。

產品特點：

●***技術，**號ZL 200810244140.8；

●儀器可用于膜材料等樣品的透氣性、泡點壓力、孔喉孔徑、孔口孔徑測試，及孔分布測試；

●單站分析，多種專業樣品浸潤液供選擇，配置專業真空浸潤儀，樣品浸潤效果大大提高；

●膜樣品干、濕曲線全自動測試，10分鐘內自動完成，測試結果自動得出；

●分析氣體，壓縮空氣或鋼瓶氣；

●高精度流量傳感器，**氣體流量20L/min，軟件可自動設置單元流量大小；可根據用戶需求定制200L/min設備；

●高精度壓力傳感器，儀器工作壓力范圍0-6bar；

●儀器可測孔徑范圍0.02um-500um（氣液法）、0.002um-0.2um（液液法）；

●儀器適合片狀、管狀、纖維狀等多形狀樣品測試，多樣品池可供選擇；也可根據用戶的全樣測試需求定制大容量樣品池；

●自主研發全英文操作軟件，具有國際性、先進性；
