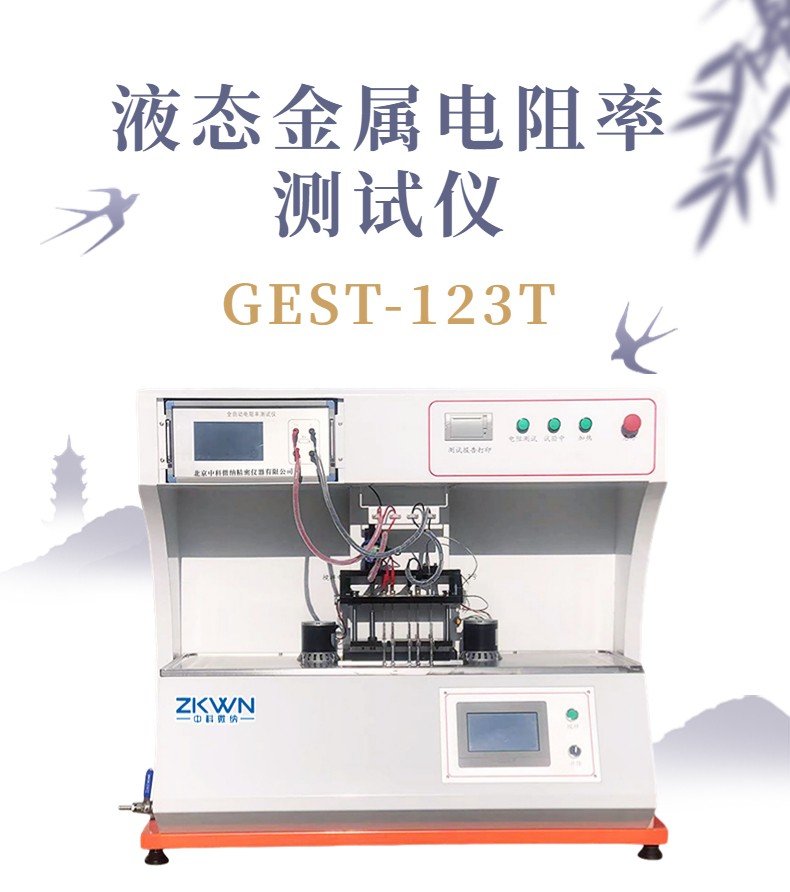

液態金屬電阻率測試系統

執行標準：

GB/T 41079.2-2022 液態金屬物理性能測定方法

第2部分：電導率的測定

設備用途：

設備用于測試液態金屬在高于室溫情況下的不同溫度對應電阻的變化

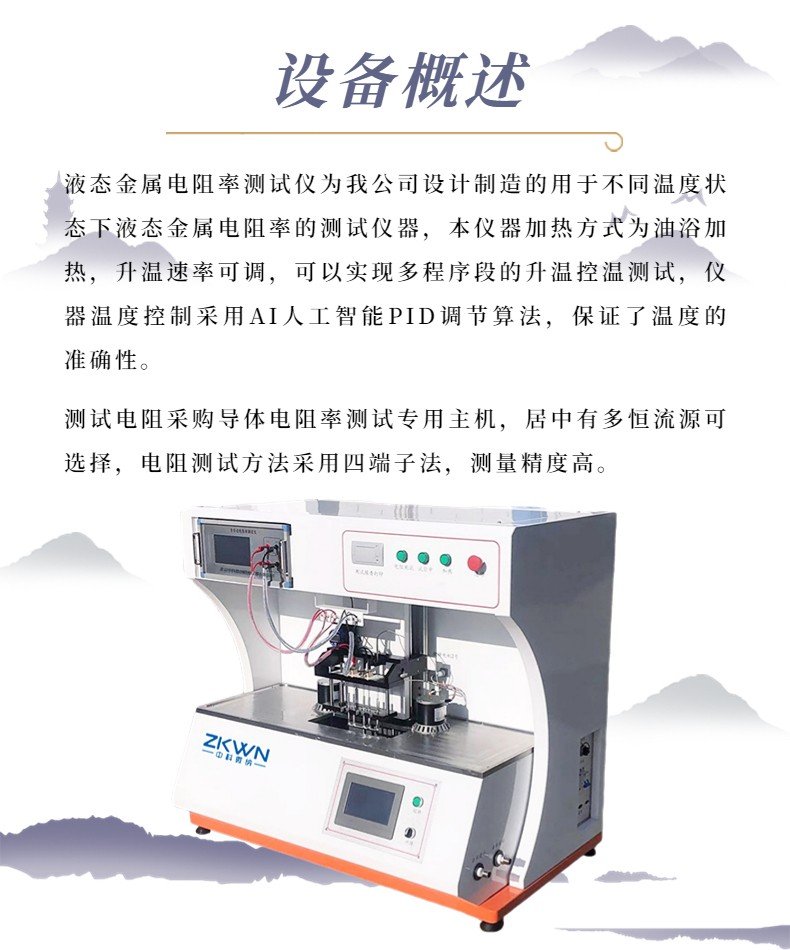

一、設備概述

液態金屬電阻率測試儀為我公司設計制造的用于不同溫度狀態下液態金屬電阻率的測試儀器，本儀器加熱方式為油浴加熱，升溫速率可調，可以實現多程序段的升溫控溫測試，儀器溫度控制采用AI人工智能PID調節算法，保證了溫度的準確性。

測試電阻采購導體電阻率測試專用主機，居中有多恒流源可選擇，電阻測試方法采用四端子法，測量精度高。

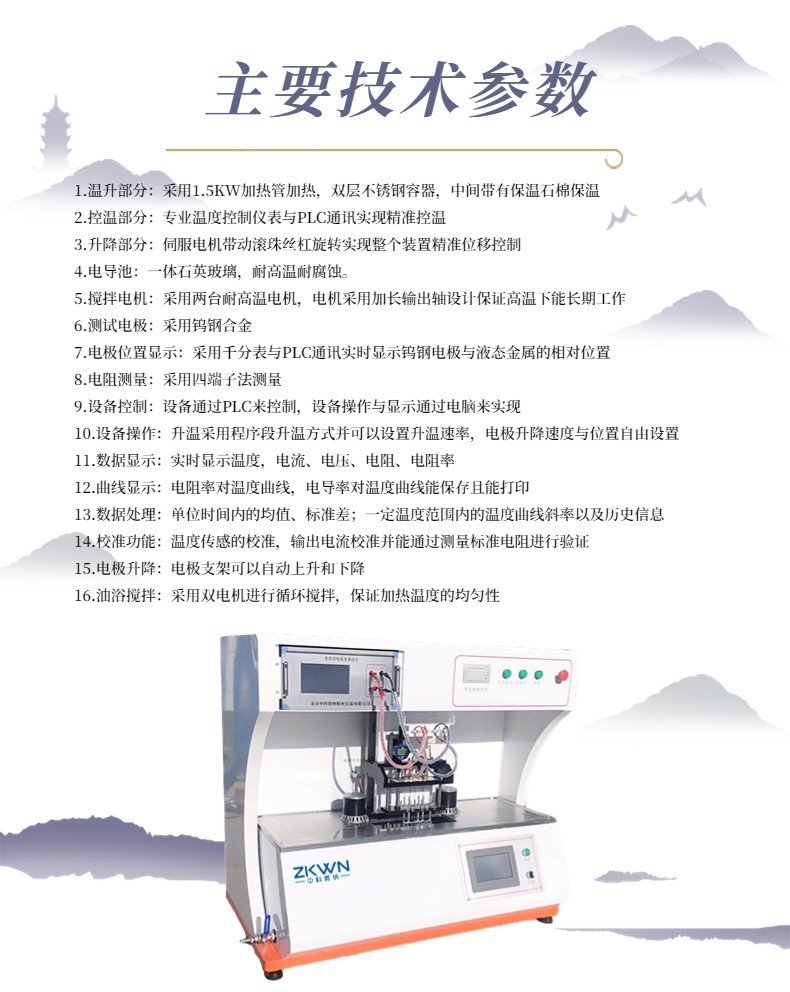

二、主要技術參數

1.溫升部分：采用1.5KW加熱管加熱，雙層不銹鋼容器，中間帶有保溫石棉保溫

2.控溫部分：專業溫度控制儀表與PLC通訊實現精準控溫

3.升降部分：伺服電機帶動滾珠絲杠旋轉實現整個裝置精準位移控制

4.電導池：一體石英玻璃，耐高溫耐腐蝕。

5.攪拌電機：采用兩臺耐高溫電機，電機采用加長輸出軸設計保證高溫下能長期工作

6.測試電極：采用鎢鋼合金

7.電極位置顯示：采用千分表與PLC通訊實時顯示鎢鋼電極與液態金屬的相對位置

8.電阻測量：采用四端子法測量

9.設備控制：設備通過PLC來控制，設備操作與顯示通過電腦來實現

10.設備操作：升溫采用程序段升溫方式并可以設置升溫速率，電極升降速度與位置自由設置

11.數據顯示：實時顯示溫度，電流、電壓、電阻、電阻率

12.曲線顯示：電阻率對溫度曲線，電導率對溫度曲線能保存且能打印

13.數據處理：單位時間內的均值、標準差；一定溫度范圍內的溫度曲線斜率以及歷史信息

14.校準功能：溫度傳感的校準，輸出電流校準并能通過測量標準電阻進行驗證

15.電極升降：電極支架可以自動上升和下降

16.油浴攪拌：采用雙電機進行循環攪拌，保證加熱溫度的均勻性

三、設備參數

1.加熱管：電壓220V/功率1500W

2.攪拌電機：功率45W，電壓220V，轉速1400轉

3.伺服電機：功率750W，轉速3000轉/分鐘

4.千分表：0-50.4毫米，精度0.001毫米

5.電阻主機：220V/200W， 電阻率 10 -4 --10 5Ω-cm；分辯率10 -6Ω-cm

6.電流輸出：10μA、100μA、1mA、10mA、100、100mA、1A

7.電流誤差：±(0.5%讀數+2字)

8.溫度范圍：室溫-300℃

9.**升溫速率：室溫至300℃所需時間小于等于30分鐘

10.電極升降速度：0-300毫米/分鐘
