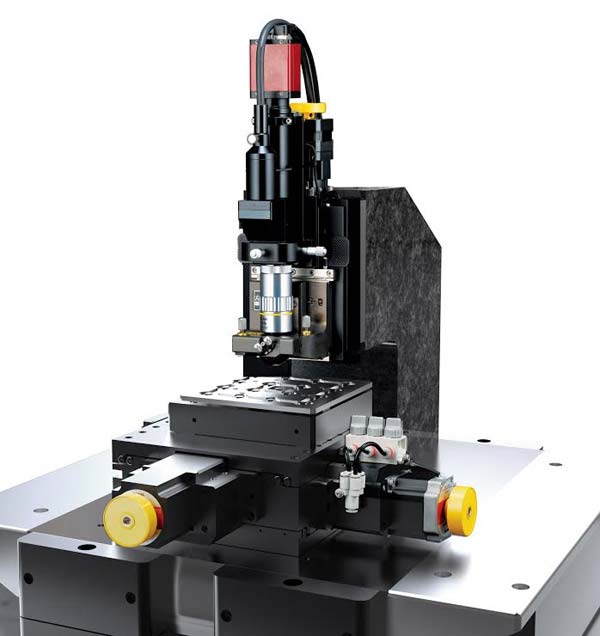

Increase your productivity with our powerfully versatile atomic force microscope

Park XE15具有眾多的獨特功能，是處理多種樣品的共享實驗室、進行多變量實驗的研究院以及晶片故障分析工程師的**選擇。同時，合理的價格和穩健的功能使之成為業內*超值的大型樣品原子力顯微鏡之一。

Unique MultiSample? scan boosts research productivity

Park XE15能夠一次性掃描和測量多個樣品，讓您的效率一高再高。您只需要將樣品放入工作臺，再啟動掃描程序便可。該功能也可以讓您在相同的環境條件下掃描樣品，從而提高數據的精確性和穩定性。

Large sample size increases possibilities

與大多數的原子力顯微鏡不同，Park XE15可掃描**尺寸為200 mm x 200 mm的樣品。這樣既滿足了研究員對掃描大樣品的需求，也讓故障分析工程師能夠掃描硅片。

Features adaptable to any need

Park XE15配有絕大多數的掃描模式，可掃描各種尺寸的樣品。得益于此，Park XE15是共用實驗室的**配置，能夠滿足每個人的需求。

The most convenient sample measurements with MultiSample? scan

Park XE15 MultiSample? scan system

• 一次性自動多樣品成像

• 特別設計的多樣品卡盤，可裝載多達16個樣品

• 全機動XY軸樣品臺，行程范圍達150 mm x 150 mm

借助電動樣品臺，MultiSample?掃描模式能夠允許用戶自行編程，借助自動化步進掃描，實現多區域成像。

流程如下：
1.記錄用戶定義的多個掃描位置
2.在**個掃描位置成像
3.提升懸臂
4.將電動樣品臺移至下一個用戶定義坐標
5.探針接近
6.重復掃描

記錄多個掃描位置十分簡單，您可以輸入樣品-樣品臺坐標或使用兩個參考點校正樣品位置。該自動化功能大大減少您在掃描過程中需要的工作，極大提高了生產力。

Accurate XY Scan by Crosstalk Elimination

Park Systems的先進串?dāng)_消除(XE)掃描系統能夠有效解決上述問題。我們使用了二維柔性平臺專門掃描樣品的XY軸位置，并通過壓電疊堆傳動裝置專門掃描探針懸臂的Z軸位置。用于XY軸掃描的柔性平臺采用了固體鋁材，其具有超高的正交性和出色的平面外運動軌跡。柔性平臺可在XY軸掃描大型樣品（1 kg左右），頻率**達100 Hz左右。由于XY軸的帶寬要求遠低于Z軸的帶寬要求，因此該掃描速度已然足夠。用于Z軸掃描的壓電疊堆傳動裝置具有大的推拉力和高共振頻率（約10 kHz）。

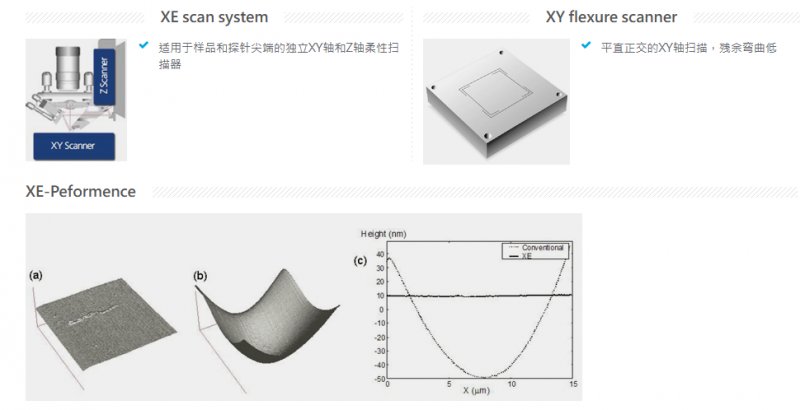

圖9. (a)表示 Park Systems XE系統的背景曲率為零，(b)是傳統的原子力顯微鏡系統的管式掃描器的典型背景曲率, (c)展示了這些背景曲率的橫截面。

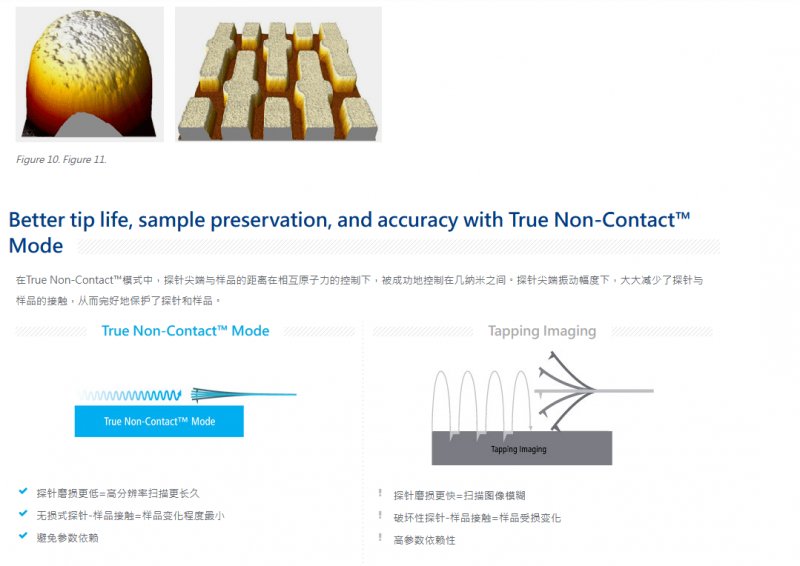

圖9展示了XE系統(a)和傳統原子力顯微鏡掃描硅片時，未處理的成像圖。由于硅片屬于原子級光滑材料，因此圖像中的彎曲大多數是掃描器所引起的。圖9(c)展示了圖9中(b)圖像的橫截面。由于管式掃描器本身帶有背景曲率，因此當X軸的位置移動15 μm時，平面外移動**可達80 nm。而在相同的掃描范圍內，XE掃描系統的平面外移動則不超過1 nm。XE掃描系統的另一大優勢是Z軸伺服回應。圖10是XE掃描系統在無接觸模式下拍下的一個多孔聚合物球體（二乙烯苯）的圖像，其直徑大約為5 μm。由于XE掃描系統的Z軸伺服回應極其精準，探針可以精確地沿著聚合物球體上的大曲率以及小孔平面結構移動，而不會壓碎或粘連在其表面上。圖11是Z軸伺服回應在平坦背景上高性能的表現。
