熱分析 - 四極桿質譜儀 QMS 403 Aёo(hù)los^? Quadro 聯用

實現大范圍質量數的高靈敏度的氣體檢測

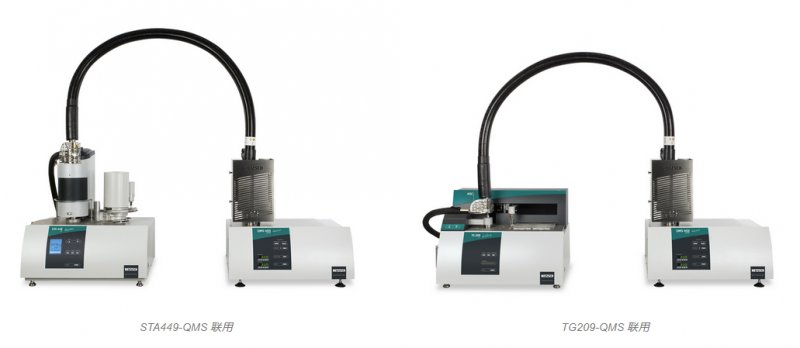

完整設計的 QMS 403 A?olos? Quadro 可與 TGA、STA、DSC、DIL 系統聯用

QMS 403 A?olos? Quadro 四級桿質譜是一款緊湊型的新型質譜儀，帶有可加熱的毛細管入口系統，既可用于常規氣體分析，更是特別適合于熱分析揮發性分解產物的分析。這套系統的優化設計使其可以連接到不同儀器，如 DSC、TGA、DIL。

優化的氣流設計有利于聯用

• 單步減壓

• 300°C 加熱（可選350°C）可以有效降低整個氣體傳輸管線上的局部“冷點”

• 加熱腔體，可以便捷、精確調節石英玻璃毛細管入口到 QMS 的距離

• 設計靈活，可以進行標準熱分析測量，也可以與 TGA、MS（GC-MS）、MS-FTIR 同步測量

• 結實耐用、維護便捷，具有高靈敏度（可檢測 μg 級別失重）

• TGA-MS 可以在濕度氣氛下測試

• 帶有預過濾器的雙曲面四級桿系統可以改進高質量數（大分子）的傳輸，也有利于改進低質量數（如 H2、He）的檢測靈敏度

• 配備分立二發射極和集成式法拉第杯的 SEM 具有高的動態范圍，和長的使用壽命

• 可以三維形式呈現 MS 信號和熱分析數據

• 通過 Proteus? 軟件進行操作和數據分析

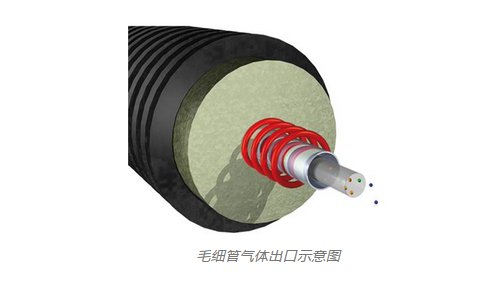

完善的加熱傳輸系統和單步減壓設計，可以實現無冷凝的氣體傳輸

加熱至較高溫度的氣體傳輸系統，以及無減壓孔的設計，可以有效避免分解產物的冷凝，保證了高的檢測靈敏度，便于定量分析所識別的氣體。

帶毛細管的入口系統還可以用于其他來源的氣體（非熱分析系統產生的逸出氣體）分析。

NETZSCH 熱分析設計

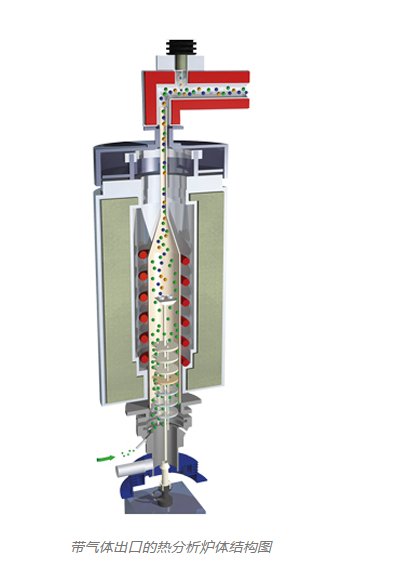

NETZSCH 熱分析設備在設計階段就考慮到了聯用分析的可行性，在過去 40 多年中，每一次開發新產品都會考慮并優化氣體傳輸路徑：從爐體出氣口、到適配器和毛細管、再到達 QMS 進氣口。如今，由于冷凝導致的氣體損失幾乎完全被消除，只需很小的載氣流量就可以將氣體產物完全帶出，對樣品釋放的揮發產物稀釋程度*小，從而可以確保 TGA/STA/DIL- QMS 403 A?olos? Quadro 聯用系統具有高的檢測靈敏度。

QMS 403 A?olos? Quadro 聯用的應用

• 分解
  - 脫水
  - 穩定性
  - 殘余
  - 溶劑熱解

• 氣固反應
  - 燃燒
  - 氧化
  - 腐蝕
  - 吸附
  - 脫附
  - 催化

• 組分分析
  - 聚合物含量
  - 成分計算
  - 粘結劑燒失
  - 脫蠟
  - 灰分

• 蒸發
  - 蒸氣壓
  - 升華

QMS 403 A?olos^{? Quadro} - 技術參數（持續更新中）

• 質量范圍：1u ～ 300u, 可選配 512u，帶自動調諧功能

• 離子源：Cross beam El

• 陰極/燈絲：兩個涂覆 Y2O3 的銥陰極

• 檢測器：帶分立二次發射極和集成式法拉第杯的 SEM

• 真空系統：帶 4 級隔膜泵的渦輪分子泵（無油）

• 毛細管：石英玻璃（** 300°C），可選不銹鋼（** 350°C），帶加熱線圈，方便更換

• 可控溫度的適配連接頭：毛細管與 QMS 入口系統加熱**溫度 300°C（可選350°C）

• 減壓方式：?jiǎn)渭?jí)，從 10³mbar 到 5x10^-6mbar，無孔錐

• QMS 測量模式：模擬掃描、柱狀圖掃描、多離子跟蹤

同一套軟件 Proteus?，完整控制熱分析儀器和 QMS 403 A?olos? Quadro

Proteus? 軟件能夠控制 QMS 403 A?olos? Quadro 和熱分析儀，這兩種方法的操作控制和數據采集都通過同一個軟件實現。

• 單獨編輯定義熱分析相關參數（如溫度程序、升溫速率等）和質譜相關參數（如質量數范圍、掃描方式等）

• 同步開始或停止聯用測試

• 在 Proteus 軟件中分析 MS 結果

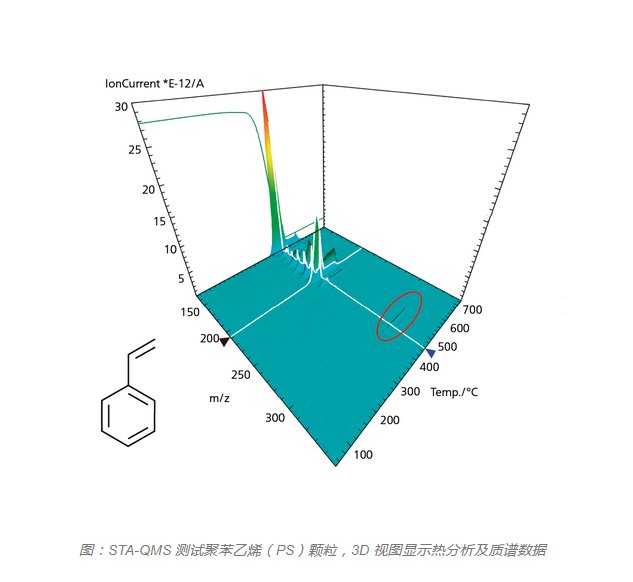

• 以 3D 圖形式顯示溫度、TGA/DSC 曲線、質量數軌跡圖之間的關系，包括峰值確定、不同配色主題與表面視角

• 質譜數據可導出成 NIST 格式，便于在 NIST 數據庫進行檢索識別
