一、設備特點：

　　真空中頻感應熔煉爐為立式爐殼型的真空感應電爐。**特殊鋼、高溫合金、精密合金等在真空或保護氣氛下進行熔煉和鑄錠之用，亦可供小型零件的真空精密鑄造使用。

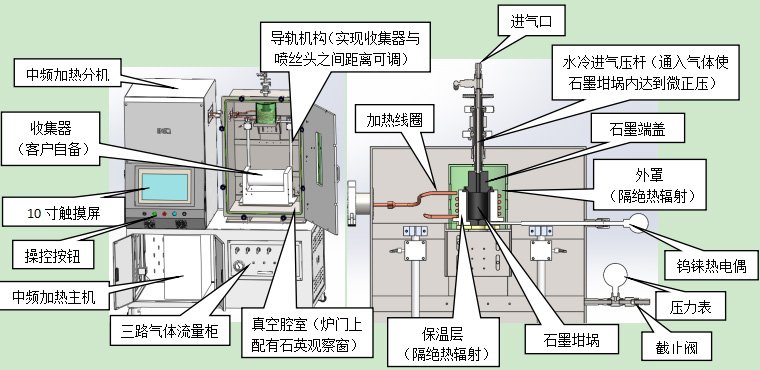

　　結構簡介：此設備主要由真空腔室、供氣系統、低真空系統、和中頻感應器、中頻電氣控制系統、靜電甩絲裝置、收集器、觀察窗和鎢錸熱電偶測溫裝置等部分組成。

　　感應器內置有保溫裝置和石墨坩堝，且石墨坩堝底部有1-2mm的孔徑，坩堝上方有配合石墨板，可向石墨坩堝內通氣惰性氣體，使坩堝內達到微正壓，待達到一定溫度后材料熔化，通過坩堝內的氣體壓力使熔化后的材料從下方孔徑中流出。流出后的材料通過下方的鎢絲噴絲頭，噴絲頭下方有收集器。且噴絲頭和收集器之間的距離均可手動調節。觀察窗和鎢錸熱電偶測溫裝置。此設備感應器由異形銅管盤成螺旋線圈。

　　供氣系統：是一種可控制3種氣體按不同流量進行混合配比，也可根據實驗需求加裝洗氣裝置，質量流量計集成安裝于密封的可移動機柜內，由超潔雙拋不銹鋼管與精密雙卡套接頭連接組成，觸摸屏控制。

　　真空系統：采用機械泵、過濾網和各種控制閥等組成。

　　電氣控制：采用可控硅中頻變頻裝置供電。

二、主要技術參數

1、感應熔煉爐：

2、 氣體控制系統：

　　該控氣系統是可以控制三種氣體按照不同流量進行混合配比的，質量流量計安裝于密封的可移動的機柜內，由超潔雙拋不銹鋼管與精密雙卡套接頭連接組成。

3、低真空系統：

　　該系統配備真空機械泵、進口真空計，可以抽真空，可以讓設備在真空或者惰性氣體保護的環境下進行反應。
