LGT系列滾筒冷渣機

一、概述

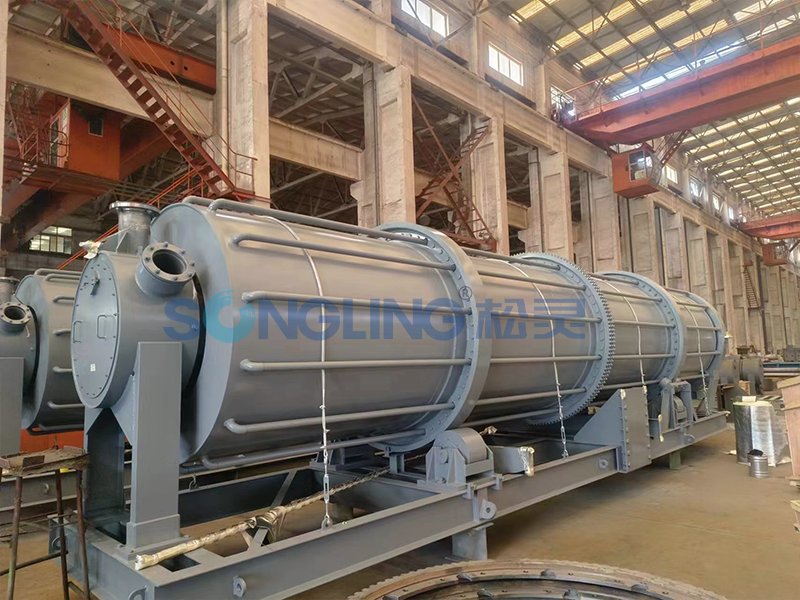

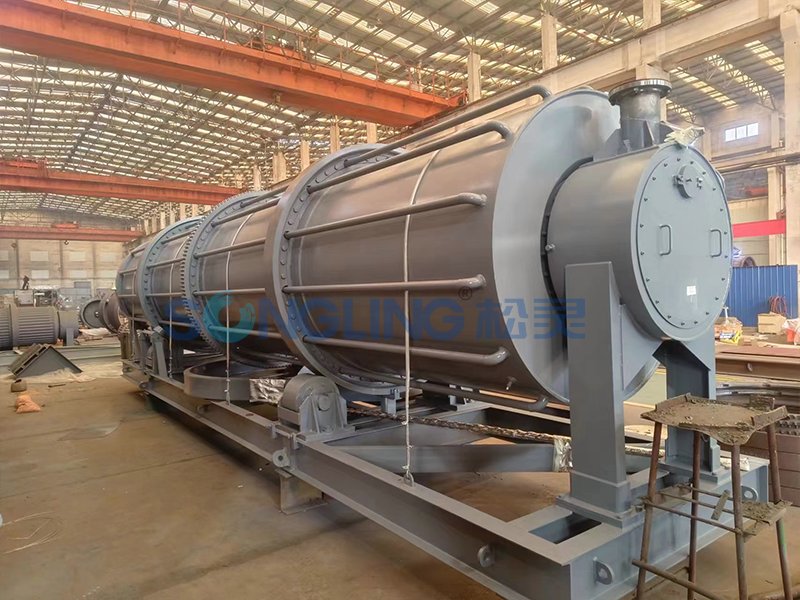

LGT系列滾筒冷渣機是在原有的GTL系列滾筒冷渣機的基礎上改進而來的，是適應循環流化床鍋爐向大容量方向發展的要求而設計開發的。它由百頁傳熱滾筒、進渣裝置、出渣裝置、轉動機構、冷卻水系統和電控裝置等組成，用于循環流化床鍋爐的熱渣冷卻。
二、結構特點
靈式滾筒冷渣機之所以越來越普遍取代大規格CFB鍋爐原配“流化冷渣器”，并榮登科技部等四部、局確定的2005年***重點新產品之榜，是因?yàn)橛腥缦绿攸c(diǎn)：
1. 優越的出力調節性能
熾熱的灰渣經通徑不小于200mm的進渣管進入滾筒端部，并在進渣管周圍堆積到一定高度,當其產生的重力與管內渣流的重力平衡時，管內渣流便被阻滯。當由滾筒旋轉而推動灰渣向滾筒出渣端移動時，進渣管端周圍渣堆高度隨之下降而打破了管內外灰渣的重力平衡，管內渣流又繼續。這樣，滾筒轉，熱渣流進；滾筒停，熱渣流停；快轉快進，慢轉慢進。而進渣的快慢，反映著冷渣機出力的大小，即出力是滾筒轉速的函數，且呈線性。
滾筒轉速是由驅動滾筒的變頻電機的變頻器控制的，將反映CFB鍋爐床料高度的床壓信號接入變頻器而成為電機轉速控制信號，便實現了冷渣機出力自動跟蹤鍋爐渣量調節，而不需再眼盯儀表，手動調節。
2. 對灰渣粒度適應范圍廣，可靠的運行保證
自鍋爐排渣口至滾筒進渣端的整個排渣管道不需要任何流量控制，故沒有原配流化冷渣器氣控風助燃灰渣殘?zhí)级Y(jié)焦堵塞排渣管的可能，更沒有灰渣在冷渣機內結焦的可能。并且，無論灰渣粒度大小和渣量多少，都不會影響冷渣機的正常運行。從未發生過因靈式冷渣機故障而停爐的事故。
3. 良好的冷渣效果
由于冷渣機的換熱面積和換熱面的換熱作用成倍增加和提高，使其冷渣效果優良，適應了大規格機組的大渣量冷渣要求，采用風、水同時與拋散物料進行熱交換，水冷為主，冷渣效果好，保持了渣的活性，有利于灰渣綜合利用和環境保護。冷卻水用量小，對水質無特殊要求，可采用電廠循環冷卻水或一般工業用水。采用風(自然風)、水雙冷卻介質，提高了換熱效果，降低了出渣溫度，有利于灰渣的機械化輸送。特別是若采用強制通風系統，會大大提高冷卻效果，冷渣出口溫度低，保證了后續輸送設備的工作條件和安全操作。從電廠的實際運行情況看，出渣溫度低，達到了預期目的。
4. 結構獨到、可靠長效的防漏渣裝置
防止熱渣從旋轉的滾筒與靜止的進渣裝置連接處外漏，目前還沒有任何一種冷渣機能像靈式滾筒冷渣機那樣解決的徹底，做到了滴渣不漏，且其構件壽命長，更換方便。可謂結構獨到，構思巧妙。同時，滾筒兩端的負壓吸塵裝置有效的防止了細灰外溢，保證了環境清潔衛生。
5. 支撐輪高度可調
長時間運行后滾筒高度下降超限會影響防漏渣裝置的密封間隙。通過滾筒高度調節而保持滾筒的正常高度同時可方便檢修支撐輪，且為此設有滾筒高度指示和滾筒下降超限報警，是靈式滾筒冷渣機的又一**結構。
6. 全部傳動磨損件可更換
靈式滾筒冷渣機的傳動磨損件包括支撐圈、大齒圈在內全部可以更換。小的部件更換容易，但支撐圈、大齒圈都是磨損大件，磨損失效后能更換是整機長壽命所必需的，這是本機所獨有的結構。
7. 深受好評的靈式旋轉水接頭
旋轉水接頭是滾筒冷渣機的重要部件之一。上世紀九十年代初螺旋冷渣機始用美國約翰遜技術的冷卻水接頭，后在滾筒冷渣機上沿用，但至今一直不能令人滿意，于是國內廠家開始研制適于冷渣機的旋轉水接頭。目前靈式旋轉水接頭的運行效果可靠、長效，維護少而簡易，從而成為電廠的**選擇。
8. 可靠的兩級超壓安全保護措施
國內迄今至少發生過三次滾筒冷渣機爆炸事故，原因都是冷渣機臨時停運再啟動時，全關閉的冷卻水進出口閥門忘記打開，導致滾筒水腔內的冷卻水汽化超壓而筒殼焊縫撕裂。
靈式滾筒冷渣機設有兩級防爆安全保護：**級是當滾筒水腔失壓(未打開供水閥)或超壓(水腔汽化)時，電氣(電接點壓力表和鎧裝鉑電阻溫度計)自控停轉(熱渣停運會避免繼續汽化升壓)并報警；當**級失靈而出現水腔超壓時，其安全閥動作而卸壓作為二級保護。
9. 節能效果非?？捎^
就山東華能白楊河電廠所做465t/h鍋爐分析報告為例，以每臺運行功率僅為7.5kW的2臺靈式滾筒冷渣機取代原配2臺流化冷渣器，拆除了原冷渣器的運行功率為350kW(額定功率400kW)的流化風機和2臺運行功率共8kW的刮板輸送機，二次風機運行功率提高約106kW,因此這項鍋爐輔機運行功率降低值為：350+8-15-106=237kW，按機組年運行7000小時計算，一年可節電165.9萬度，經濟效益十分客觀，這還是它的直接效益，由于更換滾筒冷渣機提高了機組運行的可靠性，減少了非計劃停運，由此帶來的綜合效益更大。
靈式滾筒冷渣機設有兩級防爆安全保護：**級是當滾筒水腔失壓(未打開供水閥)或超壓(水腔汽化)時，電氣(電接點壓力表和鎧裝鉑電阻溫度計)自控停轉(熱渣停運會避免繼續汽化升壓)并報警；當**級失靈而出現水腔超壓時，其安全閥動作而卸壓作為二級保護。
9. 節能效果非?？捎^
就山東華能白楊河電廠所做465t/h鍋爐分析報告為例，以每臺運行功率僅為7.5kW的2臺靈式滾筒冷渣機取代原配2臺流化冷渣器，拆除了原冷渣器的運行功率為350kW(額定功率400kW)的流化風機和2臺運行功率共8kW的刮板輸送機，二次風機運行功率提高約106kW,因此這項鍋爐輔機運行功率降低值為：350+8-15-106=237kW，按機組年運行7000小時計算，一年可節電165.9萬度，經濟效益十分客觀，這還是它的直接效益，由于更換滾筒冷渣機提高了機組運行的可靠性，減少了非計劃停運，由此帶來的綜合效益更大。

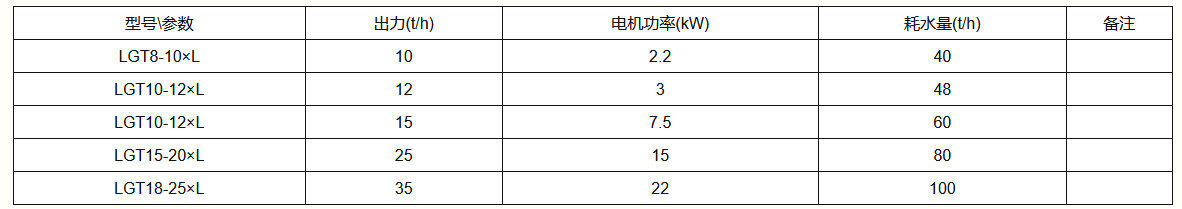

三、主要技術參數
冷卻介質以水為主，*宜軟化水。風冷作用較小（一般不大于5%），但其出風口需接于引風系統（通常接于電除塵器入口），否則冷渣機會有灰塵逸出而污染環境。
冷卻水量W（t/h），當不計風冷作用時可按下式計算：
W=0.24×Pz×（Tz1－Tz2）÷（Ts2－Ts1）
式中Pz：渣量（t/h）
Tz1－Tz2： 進出渣溫差（℃）
Ts2－Ts1： 進出水溫差（℃）
大規格CFB機組滾筒冷渣機的冷卻水一般取自凝汽器凝結水泵出口，回至末級低加出口。按凝結泵出口水溫45℃，冷渣機的冷卻水出口溫度95℃，進渣溫度950℃，出渣溫度100℃計算，每噸渣需冷卻水4.08噸，節省了大量水資源，同時爐底熱渣釋放的熱能可充分回收利用。

五、安裝說明
按驅動電機所在位置區分，冷渣機有左型和右型：面對冷渣機出口看，電機在左側者為左型，在右側者為右型。
冷渣機平置于承載力不小于600kgf／m2的地面上，不需地腳螺栓，只需在冷渣機底座四角處地面設預埋鐵，待冷渣機就位后在預埋鐵上電焊防止水平移動的擋鐵。
當需高出地面安裝時，可在地面以上澆筑兩條縱向，或四條橫向C30素混疑土條形基礎。
當左右兩型冷渣機并排貼近布置時，為便于檢修與調試，應使其驅動電機在外側，即從出渣口方向看：左型冷渣機放置在左側，右型冷渣機放置在右側。
