FST型
直接聯系
江蘇火焰山干燥技術有限公司
江蘇
面議
火焰山
FST型
4529
--
改下部撒料為上部撒料，不僅結構緊湊、而且解決了傳動主軸過長，主軸容易折斷、下部軸承易壞的缺陷。
本產品廣泛用于水泥、電力、冶金、礦山、化工、制藥等行業。
本產品廣泛用于水泥、電力、冶金、礦山、化工、制藥等行業。
產品名稱：高效渦流三分離選粉機
產品簡介：改下部撒料為上部撒料，不僅結構緊湊、而且解決了傳動主軸過長，主軸容易折斷、下部軸承易壞的缺陷。
應用范圍：本產品廣泛用于水泥、電力、冶金、礦山、化工、制藥等行業。
FST型三分離選粉機作為第二代選粉機和第三代選粉機之間的過渡產品，在許多中小型粉磨系統中取得了不錯的效果，但在其應用中也存在一些不足，直接影響了選粉機的使用性能。
為此我公司利用技術上的優勢對其進行改進，在保持其投資省的基礎上，提高其成品收集性能，解決其性能上的短板。
1、改下部撒料為上部撒料，不僅結構緊湊、而且解決了傳動主軸過長，主軸容易折斷、下部軸承易壞的缺陷。
2、采用全旁路旋風除塵器作為成品收集裝置，有較理想的氣、粉分離運動，消除了普通旋風除塵器的二次揚塵現象，成品收集效率可達93％左右，而普通的旋風除塵器成品收集效率為85%左右。
3、對選粉區的優化設計，**限消除了含塵氣體上升過程中的速度階梯對分級效果的影響，分級精度高。
4、對易磨損部位采用內襯耐磨鋼板、粘貼耐磨陶瓷。使用壽命大大延長。
|
型號 |
產品細度 |
處理風量 |
轉 速 |
電機功率 |
**處理風量（t/h） |
產量 （t/h） |
|
FST250 |
0~3 |
15000 |
250~500 |
11 |
50 |
10~18 |
|
FST350 |
0~3 |
21000 |
220~450 |
18.5 |
90 |
15~28 |
|
FST500 |
0~3 |
30000 |
180~400 |
22 |
120 |
20~40 |
|
FST750 |
0~3 |
45000 |
160~340 |
30 |
150 |
30~50 |
|
FST1000 |
0~3 |
60000 |
130~300 |
37 |
210 |
40~70 |
|
FST1250 |
0~3 |
75000 |
130~280 |
45 |
250 |
50~85 |
|
FST1500 |
0~3 |
90000 |
130~260 |
55 |
300 |
75~100 |
|
FST1750 |
0~3 |
105000 |
120~250 |
75 |
360 |
85~120 |
|
FST2000 |
0~3 |
120000 |
120~240 |
75 |
420 |
110~140 |
|
FST2500 |
0~3 |
150000 |
110~200 |
90 |
520 |
130~170 |
|
FST3000 |
0~3 |
180000 |
110~180 |
110 |
600 |
150~200 |
本產品廣泛用于水泥、電力、冶金、礦山、化工、制藥等行業。
物料名稱：水泥
成品產量：68噸
細度要求：45微米篩余6-8%
客戶要求：烘干、分選、現場揚塵處理

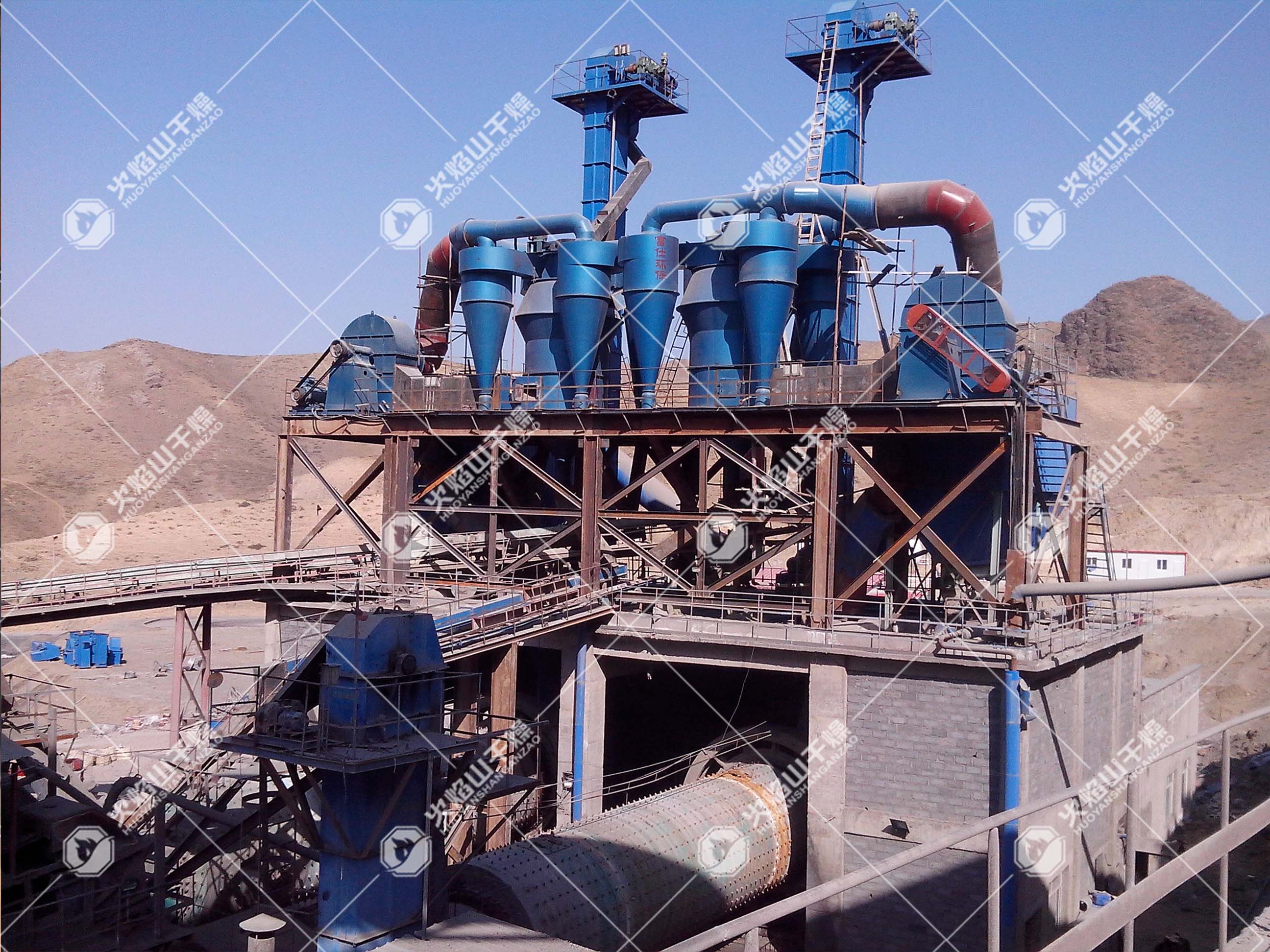

該項目現場在中國建材集團，該水泥磨生產線是由我司技術中心設計整套工藝，包括物料的分選、提升、輸送、及現場揚塵點的治理收集，該生產線設計成品產量為68噸，該生產線2013年十二月中旬簽定，日前已安裝調試工作已圓滿完成，得到客戶的好評。
我司技術中心可以為您提供一對一的工藝設計，突破原有的工藝流程，靈活變通，單獨為您打造您心目中*想要的生產線。
改造情況
1.原來的技術指標
水泥產量：52噸/時，粉磨電耗49KWH/T水泥
水泥比表面積：320-330m2/kg
2.改造內容及成本
磨內結構采用防堵技術改造，解決磨內堵料和工藝參數的不合理。選粉機采用不同切割粒徑技術改造，拉寬水泥顆粒分布，提高水泥比表面積，改善水泥性能。
系統投資：磨內結構48萬元，選粉機改造20萬元，安裝22萬元。合計投資90萬元。
改造后的經濟技術指標
產量提高到68噸/時；
水泥比表面積為340-360m2/kg；
混合材增加3%（相當于熟料減少3%）"
改造后的效益核算
改造后的水泥粉磨電耗受益：
49KWH/t×52噸/時÷68噸/時=37.5KWH/t 按電費0.5元/度，年水泥產量400000噸計，年節約電費 0.5×（49-37.5）×400000=2300000（元）
改造后節省熟料受益：
礦渣和熟料差價按120元計，水泥年產量按400000噸算，年節省熟料費用為120×400000×3%=1440000（元）
投資回收期：
改造后年節省電費和熟料費用為3740000元，投資回收期為900000÷3740000=0.24（年）折合3個月收回全部投資，3個月后為全受益.
