一、 設備名稱、型號：BF125-17型高溫鐘罩爐

二、 應用領域：適用于ITO靶材、電子陶瓷材料、磁性材料、陶瓷濾波器等材料的高溫燒結工藝。

三、 技術指標與基本配置

3.1 額定溫度：1600℃

3.2 **溫度：1700℃；

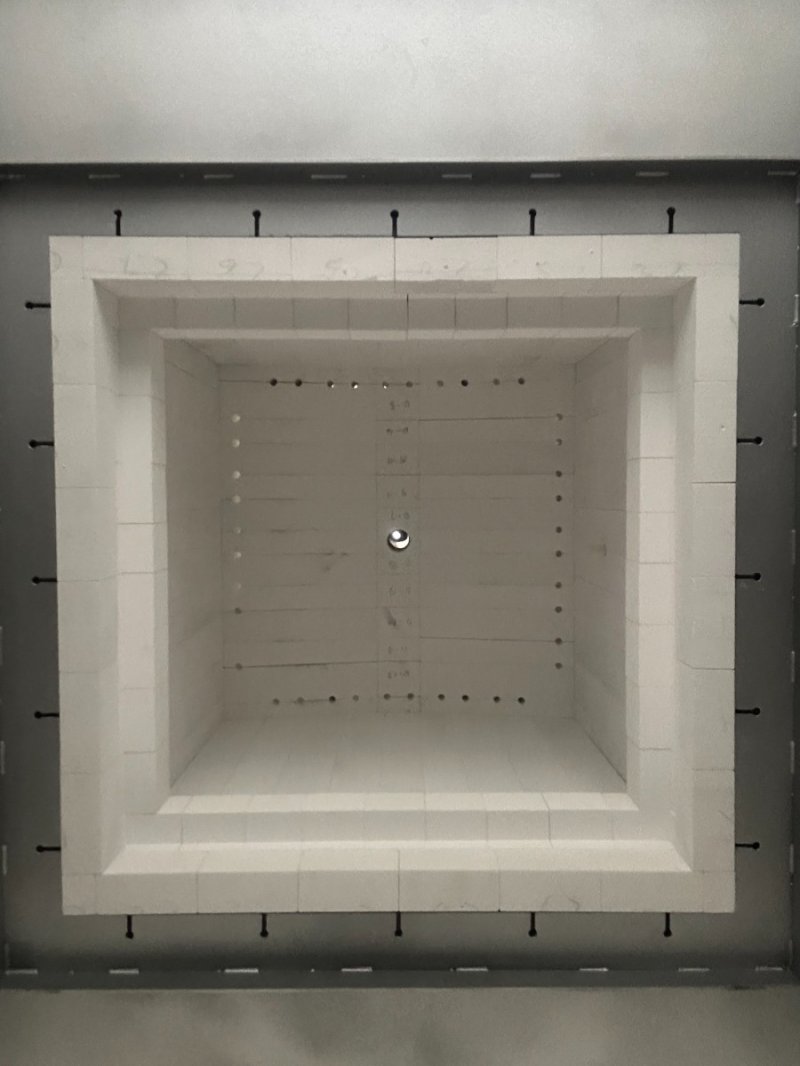

3.3 有效尺寸：500×500×500mm（W×H×D）；

3.4 **加熱功率：50kW；

3.5 空爐保溫功率：≤25kW；

3.6 加熱元件：U型硅鉬棒；

3.7 爐溫均勻性：±5℃（1500℃保溫2h空爐測式）；

3.8 控溫精度：±1℃（高溫平臺保溫）；

3.9 升溫速率：400～1000≤5℃/min，1000～1500≤2℃/min；

3.10 控溫點數：1點；

3.11 熱偶類型：R分度；

3.12 控制方式：高性能移相調壓+SCR晶閘管模塊控制；

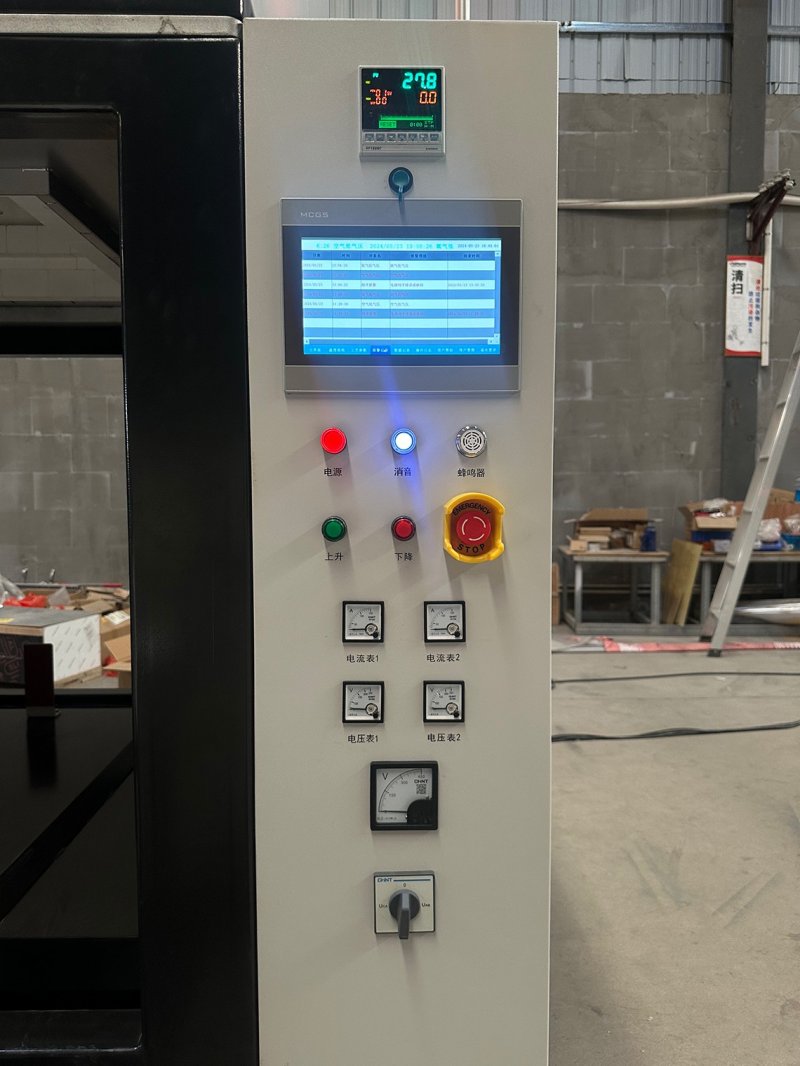

3.13 控制儀表：日本進口溫控儀，P.I.D控制，帶自整定功能；

3.14 **升降行程：約800mm，絲杠升降系統；

3.15 工作臺承載量：≤1000Kg（含產品及載具）；

3.16 排氣系統：在頂部設置一個排氣煙囪，用于廢氣排放，煙囪蓋可自動開關；

3.17 保護功能：具有超溫、斷偶、過載、超程、偏差等聲光報警保護功能；

3.18 外形參考尺寸：1740×2780×2505（mm）（W×H×D），不含控制柜；

3.19 設備重量：約2000Kg。

四、設備正常運行條件

環境條件：溫度0～40℃，濕度≤80％RH，無腐蝕性氣體，無強烈氣流擾動；

氣源：潔凈、干燥、無油壓縮空氣/氧氣，工作壓力0.2～0.4MPa，耗氣量10～30m³/h；

通風系統：非接觸式接入用戶抽氣系統，抽排能力大于35m³/h；

地面條件：水平、無明顯震動，承重＞600Kg/m²；

動力條件：容量大于70kVA，3相5線，電壓220/380V，頻率50Hz；火線：黃色、綠色、紅色，零線：藍色，地線：黃綠色；

安裝場地：3800mm×2650mm×3500mm（D×W×H），安裝面積大于12m²。
