一、概述：本試驗箱用于低壓電器、電機、儀器、儀表、燈具、家用電器等產品，在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著。

本設備就是采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備。本設備的基本結構和原理及性能，滿足低壓電器外殼防護國家標準GB2423.37-89的各項要求，也可滿足GB7000.1對防塵燈具(IP5X)的防塵試驗。除能夠提供非層流狀的載塵的垂直循環氣流，并對其循環載塵氣流、開、停、自動定時或連續控制，可作：吹塵、浮塵、流塵、降塵、溫度、濕度等多種性能測試，是理想的防塵試驗設備。

二、設備特點：該設備外殼內膽采用為優質不銹鋼板，外型整體美觀大方。箱門中間設有大面積觀察窗加手動雨刮裝置，可以方便在試驗過程中清晰地看到試件的試驗情況。

設備的主要控制儀采用智能數顯控制儀，該設備主要控制儀采用智能數顯溫度控制儀，人性化設計的操作方法，易學易用，并且不同功能檔次的儀表操作相互兼容。輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定。具備位式調節和AI人工智能調節功能，0.2級精度，多種報警模式。設備具有定時功能。設備加熱采用不銹鋼翅片加熱管。

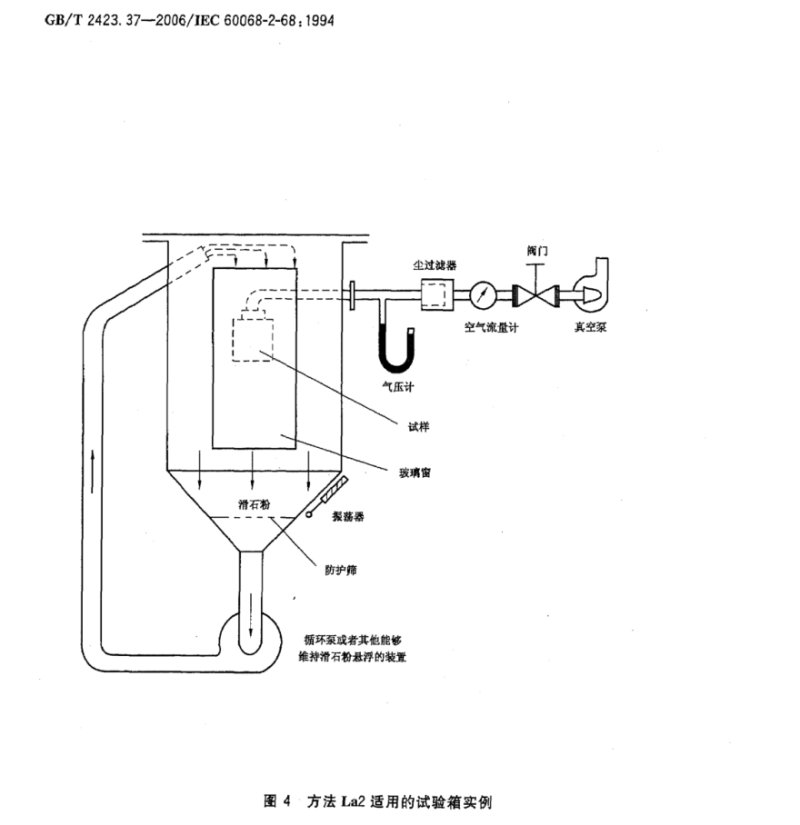

設計一錐形漏斗，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下吹塵，當粉塵落在漏斗的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而復始。

整個設備的吹塵周期、振動周期均可調，并配有總試驗的定時器。

獨特的風道設計，保證箱體產生非層流的垂直循環氣流

箱體：密封良好, 有效防止灰塵泄露，并配同步協振裝置，防止箱體壁累積灰塵；內箱附灰塵濃度均勻器以及熱線式抗靜電吸附粉塵干燥裝置，并采用全透式觀察窗加粉塵刮除器。

三、滿足標準

1、CMS-D 3069,GAIS-D 0204

2、GB/T2423.37-89  電工電子產品基本環境試驗規程  試驗L：砂塵試驗方法

3、GB/T2421-89  電工電子產品基本環境試驗規程   總則

4、GB/T 2422-1995   電工電子產品環境試驗  術語

5、GB/T4208-1993   外殼防護等級（IP代碼）

6、IEC60529.IPX5防塵試驗標準

沙塵試驗箱工作原理

由風機推動一定濃度的沙塵以一定的流速吹過試驗樣品表面，測試這些試驗樣暴露于干砂或充滿塵土的大氣作用下防御塵埃微粒滲透效應的能力、防御砂礫的磨蝕或阻塞效應的能力及能否儲存和運行的能力。

沙塵試驗箱防塵試驗等級

對于可便攜式、戶外用以及汽車電子均有防塵測試要求，在國際上不論是IEC、MIL或ETSI以及SAE均有制訂相對應的測試要求。IEC/EN60529防塵分為7個等級(等級0 ~ 等級6)，防塵等級(e.g. IP5X-防塵等級5)

1.Level 0: 完全無防塵保護

2.Level 1: 可保護避免直徑大于50㎜之異物掉入設備內

3.Level 2: 可保護避免直徑大于12.5㎜之異物掉入設備內

4.Level 3: 可保護避免直徑大于2.5㎜之異物掉入設備內

5.Level 4: 可保護避免直徑大于1.00㎜之異物掉入設備內

6.Level 5: 不能完全防止塵埃進入，但進入的灰塵量不得影響設備的正常運行，不得影響安全

7.Level 6: 完全防塵

四、產品技術參數：

A、型號和規格

1、工作室尺寸：H1000*W1000*D1000(mm)

2、外箱尺寸：  H1950*1550*1250(mm)

3、內箱材質：SUS304#不銹鋼板

4、外箱材質：優質冷軋鋼板烤漆處理

B、性能指標

1.溫度范圍：RT+10～40℃。

2.濕度范圍: ≤85%R.H

3.溫度均勻度：±3℃

4.風路機件：離心風機；

5.測試孔：1個，Ø50；

6.試樣回收系統：可回收；

7.灰塵濃度: 2～4 kg/m³，可根據要求更改；

8.灰塵密度:10±7g/ m³

9.試樣：干燥滑石粉、石英粉、亞利桑那ISO12103-1：1997，濃度2～4kg/ m3，可根據試驗要求增加或減少。

10.試件電源插座：防塵插座；

11.所用粉塵應含1Kg干石英沙，顆粒分布為：a.通過150μm孔徑，104μm線徑：99%~100%；b.通過105μm孔徑，64μm線徑：76%~86%；c.通過75μm孔徑，52μm線徑：60%~70%；

12.氣流速度：不超過2M/S（不顯示、不控制）

13.樣架：1層不銹鋼，可承重≤20KG；

14.測試視窗：一個，可以方便的觀測實驗室的樣品，配有手動刮片。

15.溫度控制器：觸摸屏控制設定時間等操作

a)循環周期：15min/7s，也可任意調整；

b)預設試驗時間：0s～999h99m99s任意可調；

c)通電：斷-通-斷或其他方式；

16.功能：吹塵、浮塵、流塵：可作間隙、周期試驗。

17.加熱系統：鎳烙合金加熱系統

18.砂塵循環系統：通過離心風機強制循環。灰塵噴射時間： 5S/20mins, 也可任意調整。

19.標準：本試驗箱能滿足GB2423中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。

五、控制系統：

1、控制器采用PLC及觸摸屏智能控制系統（LJ）：采用7” LCD 畫面,屏幕觸控式，觸控式設定、數字直接顯示,所有條件完全由微電腦自動鎖定; PLC復合人機界面控制,可設定IP5X、IP6X試驗。可試驗各組程序，每組中又可任意設定所需的動作。可直接輸入、顯示、控制溫度，可顯示、設定試驗參數、程序曲線、工作時間、加熱器、吹塵風機、粉塵振動、風機的工作狀態。于運轉中若有出現各種故障訊號,皆會以文字記錄、顯示,以方便維修。

2、PT100測試傳感器：溫度傳感器分辨率 0.1℃，溫度范圍15~40℃ ；溫度傳感器1只，空載時要有溫度檢測系統，并帶有顯示功能。

3、密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替。滑石粉應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。

4、被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變試驗箱內的氣壓實現試驗箱內氣壓周期性變化。

5、試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。

6、儀器應有緊急急停裝置，以確保試驗異常時的安全。

7、密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。
