新材料動力混合機

一、工作原理

雙行星真空動力混合機工作過程中，兩支平行的攪拌槳按設定的固定旋轉比例運轉，沿?cái)嚢柰肮D(zhuǎn)的同時亦快速自轉，同時攪拌桶內有隨公轉同步運轉的回旋刮板不停旋轉，使物料由攪拌桶內璧移動到攪拌槳附近,攪摔器的運轉方向與公轉可同向亦可逆向,達到不同剪切目的。另兩支單獨動力裝置的高速分散齒盤亦隨公轉一起沿?cái)嚢柰皟?nèi)運轉，進行高效分散，乳化,高速分散齒盤為變頻調速,可根據生產工藝自定轉速。

此類運動方式可使物料在較短時間內達到完全均勻的乳化混合效果，特別適用于固固相、固液相、液液相的分散混合。

二、設備功能特點：

1、線速度高:線速度可達25m/s，分散時間大大縮短(線速度每提高5米，攪拌時間可相對縮短20-30分鐘) ;攪拌完后的電池漿料顆粒度小、一致性高，有效解決漿料團聚現象。

2、軸承采用瑞典SKF全進口角接觸球軸承，比傳統深溝球軸承的徑向和軸向負荷大，承載能力更高，能夠承受更高轉速而不變形，大大提高了攪拌轉速以及使用壽命(線速度在21m/s情況下連續24小時運轉總壽命3年以上，國內其他廠家滿產情況下軸承壽命低于1.5年)●

3、零對零裝配理念:精密組裝，零件配合度高，核心部件加工精度公差在30um以內(攪拌軸，分散軸以及各個孔位)，從而保證了同心度以及平面度，實現核心部件裝配實現零對零。運行更加平穩，- -米外噪音低于60db(A)。

4、密封性能高，無漏油漏氣現象:兩套機械密封加.上軟、硬等密封，行星傳動箱采用全密封結構，軸承位經過全新設計，合理分布軸承限位，從而減小軸承的磨損;真空度空載24小時保壓-0.095以上，確保攪拌過程無漏油漏氣現象。
5、槳與桶內壁間隙:槳與槳(2-7mm) 、槳與桶壁(2-7mm) 、槳與桶底(2-6mm) 、之間間隙低;攪拌槳底部有刮底設計，桶體內圓度高，小于0. 2mm。
6、扭矩輸出大:攪拌槳全不銹鋼316L精鑄而成(650L以 上采取特殊鋼材，具備微變形自我修復能力，從而攪拌槳不會因長時間大扭力運轉而變形)，輸出扭矩經過計算機模擬計算，強度高，適合高粘度、高固含量鋰離子動力電池正負極漿料(磷酸鐵鋰、三元、三元高鎳、錳酸鉀、鈷酸鋰等)，能夠適應不同工藝(干法混料、濕法混料)。

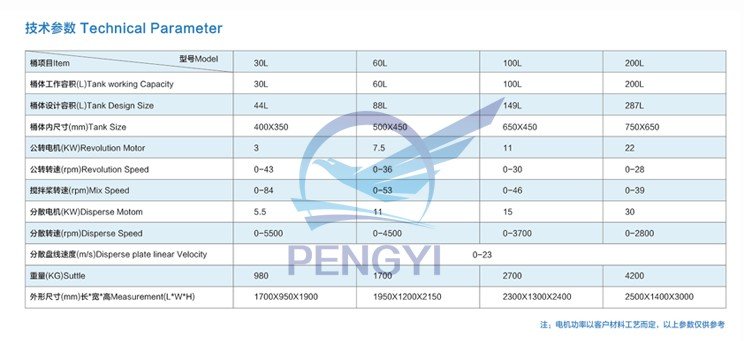

三、技術參數：

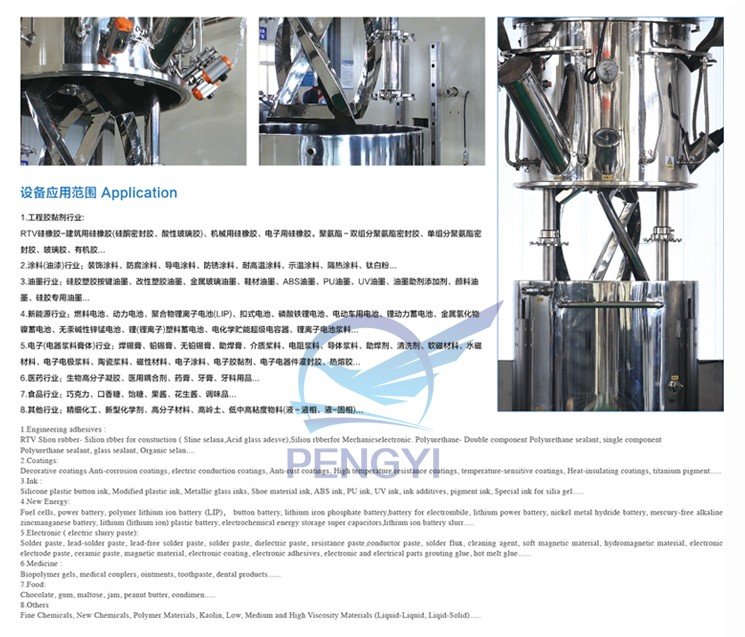

四、應用范圍：
