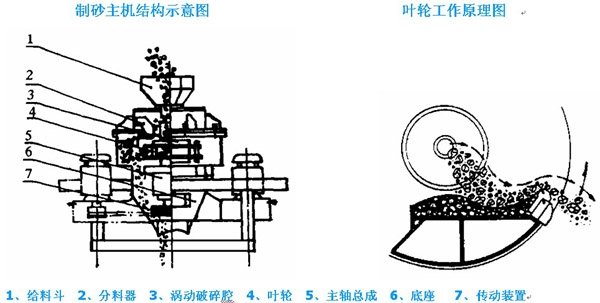

結構及工作原理圖：

其基本原理為：
    電機通過三角帶帶動中心立軸，使葉輪產生高速旋轉。物料通過葉輪時產生高速離心運動，使物料獲得動能，并高速射出，射出的物料在破碎腔得到粉碎。
連續物料沿中心通道全部進入高速旋轉葉輪，在離心力的作用下填充死角，形成**性物料保護曲面，一方面曲面保護飛盤免受磨損，另一方面物料沿此曲面進行物料間的高速摩擦和碰撞，并拋射進入破碎腔，使物料之間產生強烈碰撞。同時破碎腔內形成物料曲面，碰撞的物料沿曲面向下返，與葉輪拋出的物料形成二次碰撞，*后沿下腔體流出，多數物料是經過了二次或多次碰撞摩擦使物料得到粉碎和整形的，此過程很少與機體（鐵）接觸，因此*終產品鐵污染小，**限度的保持了原物料純度。另外物料受到?jīng)_擊破碎，破碎能或破碎力取決于動能1/2mv2或動量mv,從公式可知，破碎能與質量成正比，還與速度的平方（v2）成正比，當質量（選定的物料）一定時，提高速度可使破碎能大大提高。本機**限度優化提高了飛盤轉速，飛盤通道也采用了特殊的減磨結構，可使物料拋射速度高達100米/秒。

設備特點：
    1、生產物料粒形好，無針狀和片狀顆粒，顆粒無微裂紋，單顆粒硬度高。
    2、生產物料堆積密度高，顆粒表面清潔度好。由于物料的粉碎是自身碰撞，無其它介質摻入，基本保證了原料的本身純度；又因?yàn)榉鬯檫^(guò)程中的風選作用，能有效的除去比重較輕或較細的雜質，因而具有提純效果。
    3、與球磨、對輥和顎破等老工藝方式相比，具有高產高效優點，特別在磨料和耐火材料行業，采用ZS系列機型生產的產品是傳統粉碎工藝形式所不可替代的，隨著磨料和耐火材料對產品質量要求的提高，采用ZS系列生產工藝必將代替老的傳統工藝。
    4、設備磨損小、噪音小，運轉平穩，易損件使用壽命長。
    5、采用了特殊的機械密封形式，可靠的保證了運動副的使用壽命。

應用范圍：
    ZS系列制砂機廣泛適用于破碎各種硬、脆物料，如鐵礦石、銅礦石、金銀礦石、鉬礦石、鉛鋅礦石、鎢礦石、錳礦石、碳化硅、剛玉、熔融玻璃、碳化硼、石榴石、金屬硅、石英、莫來石、焦寶石、玻璃原料、耐火材料、陶瓷、水泥、人工制砂、滑石、橄欖石、長石、螢石、石灰石、鋼渣等多種特硬、中硬及磨蝕性物料的細碎與中碎作業，是一種高效節能的細碎、粗磨設備。
