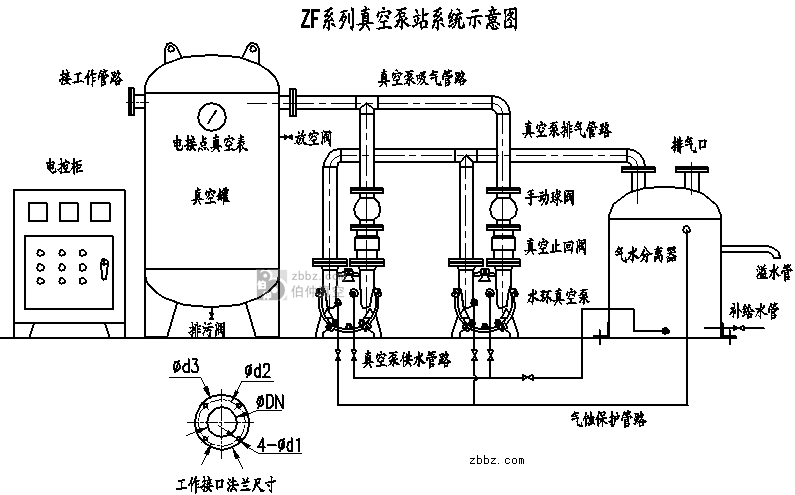

ZF系列真空泵站

下載ZF產品樣本

　　概述：

　　ZF系列真空泵站（又名真空發生裝置、真空負壓站等）是以一臺或二臺水環真空泵作為真空獲得設備，以真空罐作為真空存儲設備的成套系統。對于頻繁使用真空源而所需抽氣量不太大的場合下，該系統比直接使用真空泵大大節約了能源，并有效提高了真空泵的使用壽命。

　　該設備可以為國內各類大中型醫院提供醫用氣體中心站的真空源，并廣泛應用于化工、醫藥行業的真空站，輕工行業的裝罐系統，汽車行業橡塑工程零件的負壓成型，煤炭礦山用的阻燃輸送帶的浸漬和鑄造行業(V法、VRH、V－EPC)的真空源等。

　　工作原理：

　　1、兩臺真空泵
　　首先設定真空系統的上下限值（比如上限值設定為－0.08MPa，下限值設定為－0.06MPa），啟動系統后，其中一臺真空泵開始工作，直到真空罐內真空度達到上限值－0.08MPa，此時真空泵自動停止運行，真空罐內真空由真空止回閥自動截止，如因工作需求真空罐內真空度降至低于下限值－0.06MPa時，另一臺真空泵自動啟動，直到真空罐內真空度抽到上限值－0.08MPa為止，如此循環反復自動運行，使真空罐內真空度始終保持在上、下限值之間。 如因工作需求氣量較大，真空罐內真空度低于下限值超過一定時間，而單臺真空泵不能將罐內真空度抽至下限以上時，另一臺真空泵將自動啟動，直至超過上限。兩臺真空泵也可切換為手動啟動、停止。

　　2、一臺真空泵
　　首先設定真空系統的上下限值（比如上限值設定為－0.08MPa，下限值設定為－0.06MPa），啟動系統后，真空泵抽到上限自動停機，系統真空度低于下限自動開機。真空泵也可手動啟動、停止。

　　性能特點：

• .該裝置自**次啟動后，全部運行過程可以實現全自動控制。其工作過程中，真空系統內各處的真空度始終在其允許范圍內上下波動，其波動范圍可根據用戶要求進行調整。若出現真空度低于調定值時，報警器將發出警告。

• .該裝置在無人操作情況下對系統進行自動控制，在停電時可自動封閉真空系統。

• .該裝置配備一臺氣水分離器，從而可以節約水源并減少環境污染。

• .該裝置的真空罐可根據現場設計為臥式及立式結構，安裝更為靈活。









  ZF系列真空泵站性能參數



  真空罐容積 m3	真空泵站型號	推薦真空泵 （水環真空泵）	功率kW	真空度波動范圍 MPa	極限真空度 MPa	工作接口內徑 mm
  0.3	ZF-0.3A	2BV2060×2臺	1.1kW×2	0~-0.09	-0.098	40
  	ZF-0.3B	2BV2061×2臺	1.5kW×2
  0.5	ZF-0.5A	2BV2061×2臺	1.5kW×2			50
  	ZF-0.5B	2BV2070×2臺	3kW×2
  1	ZF－1A	2BV2061×2臺	1.5kW×2			80
  	ZF－1B	2BV2070×2臺	3kW×2
  	ZF－1C	2BV5110×2臺	4kW×2
  1.5	ZF－1.5A	2BV5110×2臺	4kW×2			80
  	ZF－1.5B	2BV5111×2臺	5.5kW×2
  	ZF－1.5C	2BV5121×2臺	7.5kW×2
  2	ZF－2A	2BV5111×2臺	5.5kW×2			100
  	ZF－2B	2BV5121×2臺	7.5kW×2
  	ZF－2C	2BV5131×2臺	11kW×2
  3	ZF－3A	2BV5121×2臺	5.5kW×2			100
  	ZF－3B	2BV5131×2臺	11kW×2
  	ZF－3C	2BV5161×2臺	15kW×2
  5	ZF－5A	2BV5131×2臺	11kW×2			150
  	ZF－5B	2BV5161×2臺	15kW×2
  	ZF－5C	2BV5161×3臺	15kW×3




  注： 　　以上型號真空泵為推薦產品，也可根據實際情況選擇合適抽速的真空泵型號。 　　選配真空泵時，推薦優先選用高效節能的2BV系列水環式真空泵，有關技術參數請參照： 　　2BV系列水環式真空泵　　　　SK系列水環式真空泵   　　以上型號為我公司標準系列產品，也可根據用戶用求訂作異型真空罐、選配真空泵、訂做接口法蘭尺寸等。 　　真空罐可根據現場用戶需求設計為臥式或立式結構，請?jiān)谟嗀洉r(shí)注明。
