一、概述：


      MVR蒸發器為Mechanical Vapor Recompression，機械蒸汽再壓縮的簡稱。MVR是重新利用它自身產生的二次蒸汽的能量，從而減少對外界能源的需求的一項技術。早在60年代，德國和法國已經成功地將該技術應用于化工、制藥、造紙、污水處理、海水淡化等行業。其工作過程是低溫位的蒸汽經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱。除開車啟動外，整個蒸發過程中無需生蒸汽。
　    多效蒸發過程中，蒸發器某一效的二次蒸汽不能直接作為本效熱源，只能作為次效或次幾效的熱源。如作為本效熱源必須額外給其能量，使其溫度(壓力)提高。TVR技術（熱力蒸汽再壓縮）只能壓縮部分二次蒸汽，而MVR技術（機械蒸汽再壓縮）則可壓縮蒸發器中所有的二次蒸汽。
      溶液在一個蒸發罐里，可通過物料循環泵在加熱管內循環。初始蒸汽用新鮮蒸汽在管外給熱，將溶液加熱沸騰產生二次蒸汽，產生的二次蒸汽由蒸汽壓縮機吸入，經增壓后，二次蒸汽溫度提高，作為加熱熱源進入換熱器循環蒸發。正常啟動后，蒸汽壓縮機將二次蒸汽吸入，經增壓后變?yōu)榧訜嵴羝瓦@樣源源不斷地進行循環蒸發。蒸發出的水分*終變成冷凝水排出。

MVR蒸發系統主要特點：


• 節約能耗。詳細節能數據請參照第三部分。




• 除預熱外，正常工作時不需蒸汽，減小環保壓力。




• 不需冷卻系統，節省冷卻水。




• 相比多效蒸發，工藝簡單，設備緊湊，占地面積小。




• 相比傳統的蒸發系統換熱溫差小，換熱面積大。




• 因系統設計溫差低使產品蒸發溫和，濃縮液不易高溫變質、焦化等。



MVR蒸發系統主要用途：



• 中藥濃縮（可蒸發水、乙醇、甲醇等）




• 糖液、牛奶、果汁、飲料濃縮




• 含鹽廢水濃縮及結晶（可處理NaCl，Na2SO4，NH4Cl等廢水）




• 制鹽結晶




• 造紙廢水濃縮




• 化工廢水處理




• 精餾（可用于精餾乙醇、甲醇、丙酮等）




• 有機酸、化工溶劑蒸餾


二、MVR蒸發系統工作原理：


•




三、MVR蒸發系統能源消耗對比（蒸汽按200元/T計算，電費按0.8元/kWh計算）：



四、羅茨式壓縮機工作原理



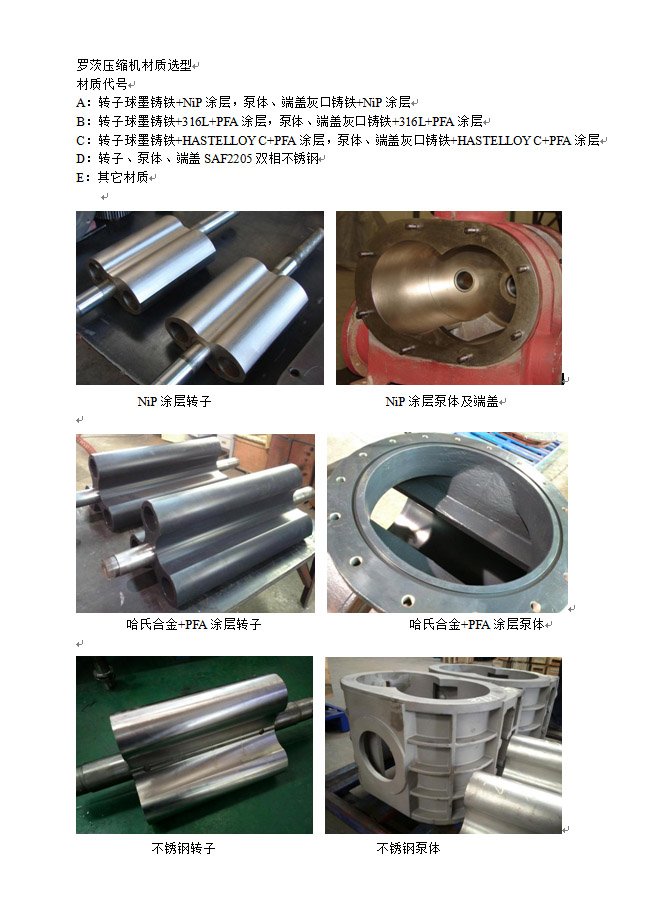

五、“伯仲”牌RVC系列羅茨式蒸汽壓縮機



六、RVC系列蒸汽壓縮機快速選型表（以純水計算）



注：表中的壓縮機選型僅供參考，實際選型需根據具體工況及參數進行調整



七、“羅茨壓縮機與離心壓縮機的主要特點對比



八、MVR蒸發系統的常見問題





九、常用蒸發器的工作原理及特點：







十、結晶技術原理



就過飽和溶液而言，若過飽和度不是很大，晶體一般并不會自動析出，只有當溶液的濃度超過一定限度后，溶質才會結晶析出。

該濃度界限所連成的曲線習慣稱為超溶解度曲線。

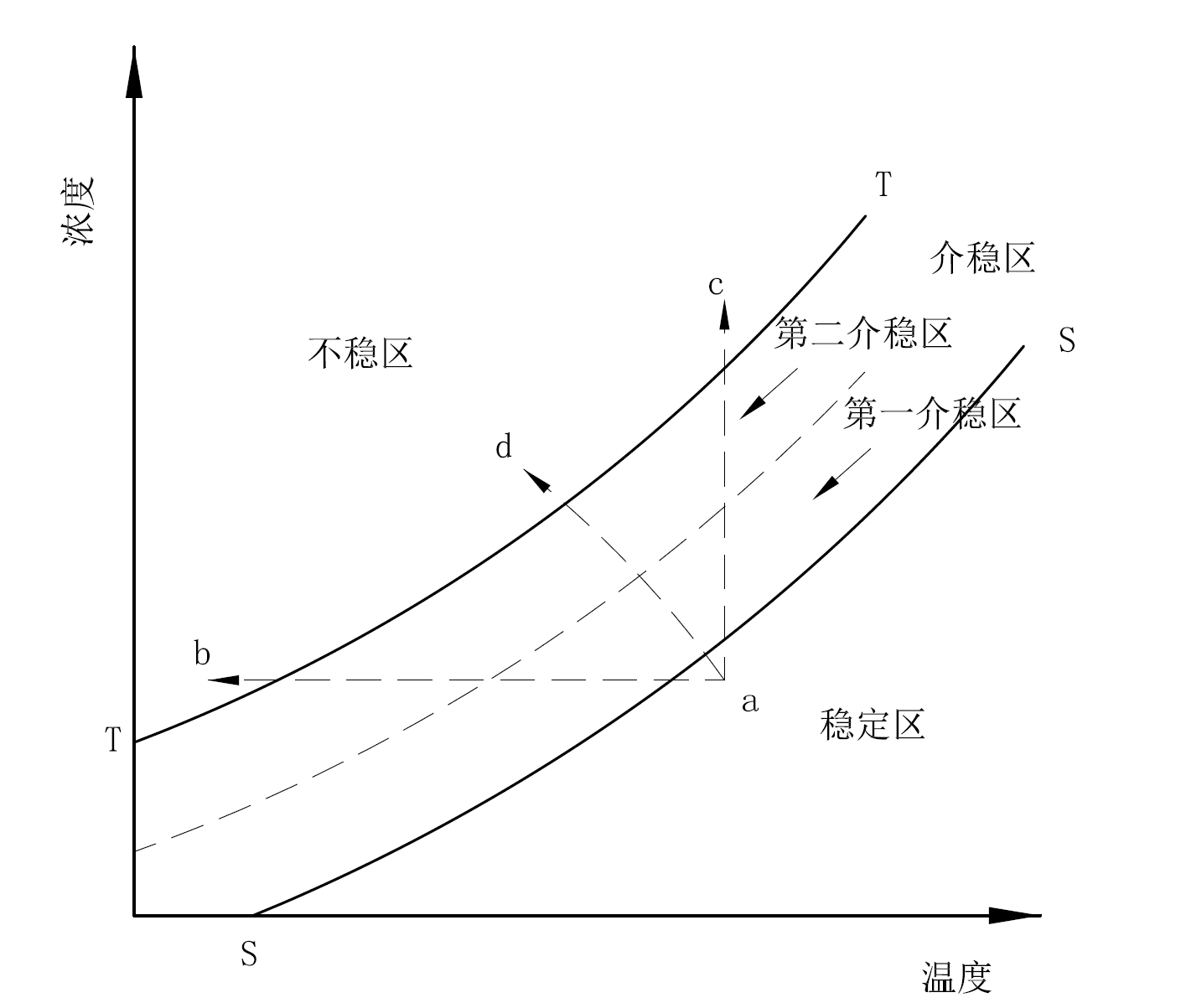

如上圖：SS線稱為溶解度曲線，TT線稱為超溶解度曲線。

雖然溶液的超溶解度曲線與其溶解度曲線大致平行，但兩者有著本質的區別。

對于某一特定的物系，溶解度曲線**，但超溶解度曲線卻是多變的，其位置可能受諸多外界因素影響，如攪拌強度、蒸發或冷卻速率，以及是否添加晶種等。

在溶解度曲線的下方，由于此時溶液處于不飽和狀念，即不會發生結晶現象，故該區域稱為穩定區；當溶液濃度處于超溶解度曲線的上方時，溶液中將立即發生大規模自發結晶現象，故該區域稱為不穩定區；而介于溶解度曲線與超溶解度曲線之間的區域，習慣稱為介穩區。

在介穩區內，雖然溶液濃度已大于溶解度，但由于過飽和度值不是很高，故溶液一般并不能輕易地形成結晶，需要外界因素的誘導。

在靠近溶解度曲線上方的介穩區中，通常還將存在一個極不易發生自發結晶的小區域，稱為**介穩區。在該小區域內，若向溶液中添加晶種，則溶質一般只會在晶種的表面生長，而并不會產生新的晶核。

在除去**介穩區以外的介穩區域內，若向溶液中添加晶種，則此時溶質不僅會在晶種的表面生長，而且還將誘發產生新的晶核，只是新核的產生過程要稍滯后一段時間，該區域習慣稱為第二介穩區。

介穩區是影響結晶操作較為復雜的一個濃度區域，其區域?qū)挾龋慈芙舛群统芙舛葍汕€間的垂直或水平間距是指導結晶生產的又一重要的基礎數據。

為使溶液進入過飽和狀態，可采取降溫冷卻的方法，也可通過蒸發移除溶劑的方法，兩者分別對應著圖中的ab線和ac線。

在實際的工業生產中，也可將這兩種方法結合起來一并使用，即采取絕熱蒸發的操作方法，又稱為真空結晶法，如圖中的ad線所示。由于該法可同時起到降溫和濃縮的雙重效果，故結晶進程可顯著加快。








十三、MVR設備應用現場



發酵廢水MVR濃縮	氯化鈉廢水MVR濃縮	甲醇MVR蒸發	含油蒸汽MVR回收
MVR精餾系統-DMF	三級壓縮RVC蒸汽壓縮機組應用現場	甲醇水MVR濃縮	含鹽廢水MVR濃縮結晶（雙級壓縮機）
氯化鈉廢水MVR濃縮結晶（雙級蒸發器，雙級壓縮機）	中藥水提液MVR濃縮	甲醇水MVR濃縮回收	亞硫酸鈉MVR濃縮結晶
硫酸鈉MVR濃縮結晶（雙級蒸發器，雙級壓縮機）	硫酸鈉MVR濃縮結晶	異丁醇MVR提餾回收	乙醇水MVR濃縮回收
硫酸鉀MVR濃縮結晶（雙級壓縮機）	硫酸銨MVR濃縮結晶（雙級蒸發器雙級壓縮機）	含油廢水MVR濃縮	硝酸鈉MVR濃縮結晶（三級蒸發器，三級壓縮機）









































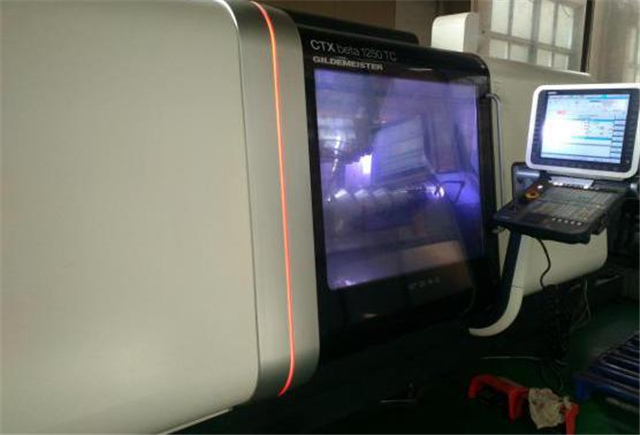

十四、加工設備展示：

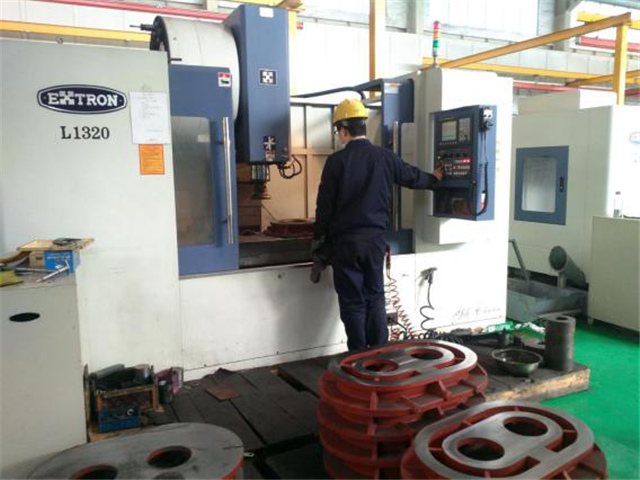

龍門加工中心	五軸加工中心

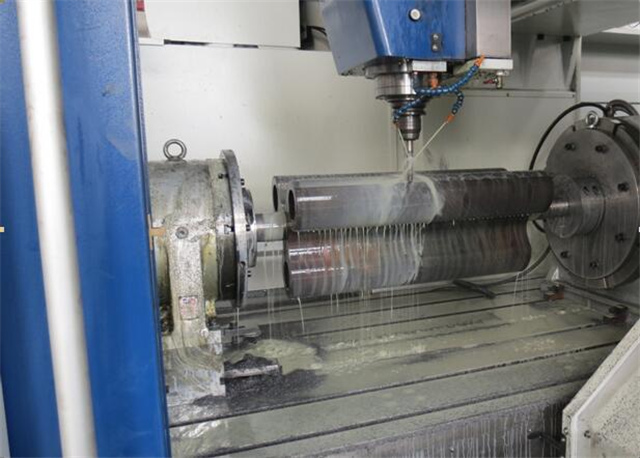

立式加工中心	羅茨壓縮機轉子加工

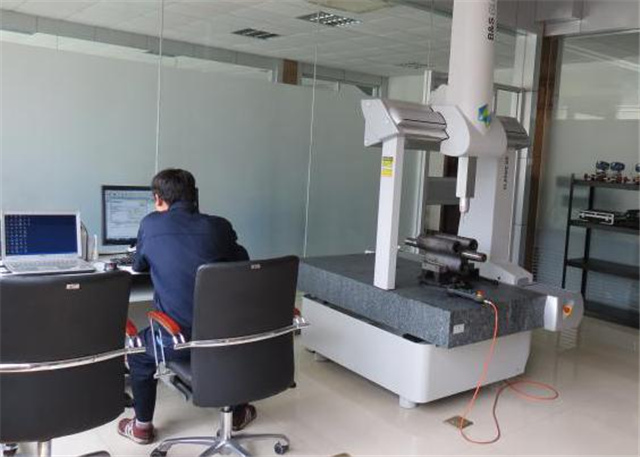

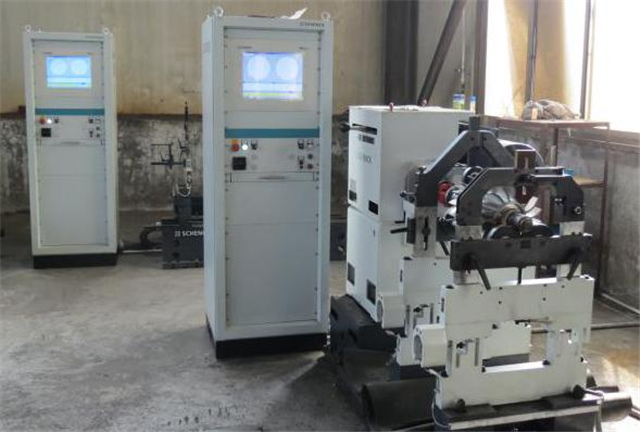

高精度動平衡機	三座標測量?jī)x

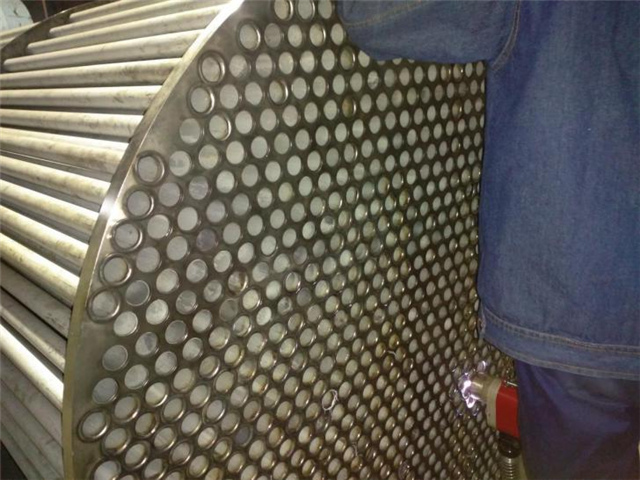

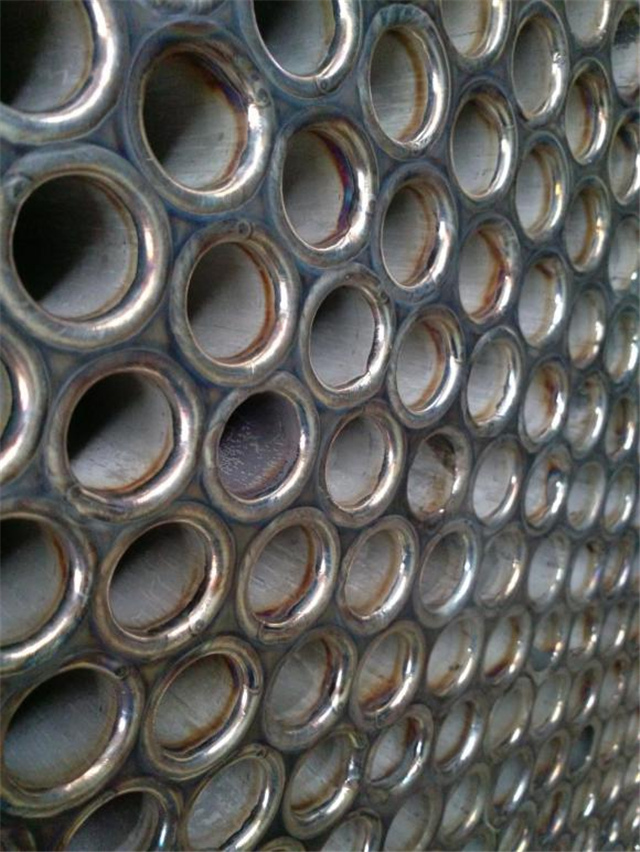

換熱器焊接	換熱器焊接

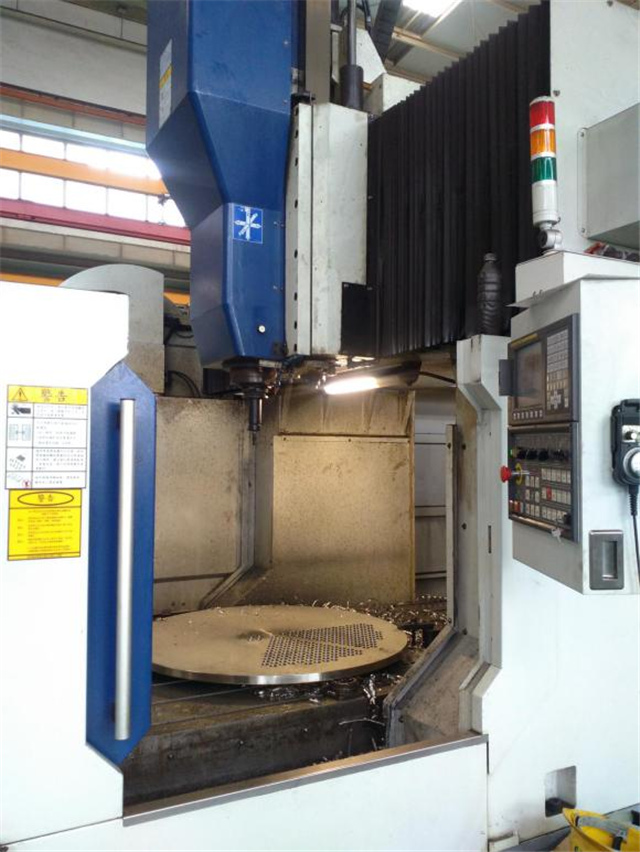

孔板加工
