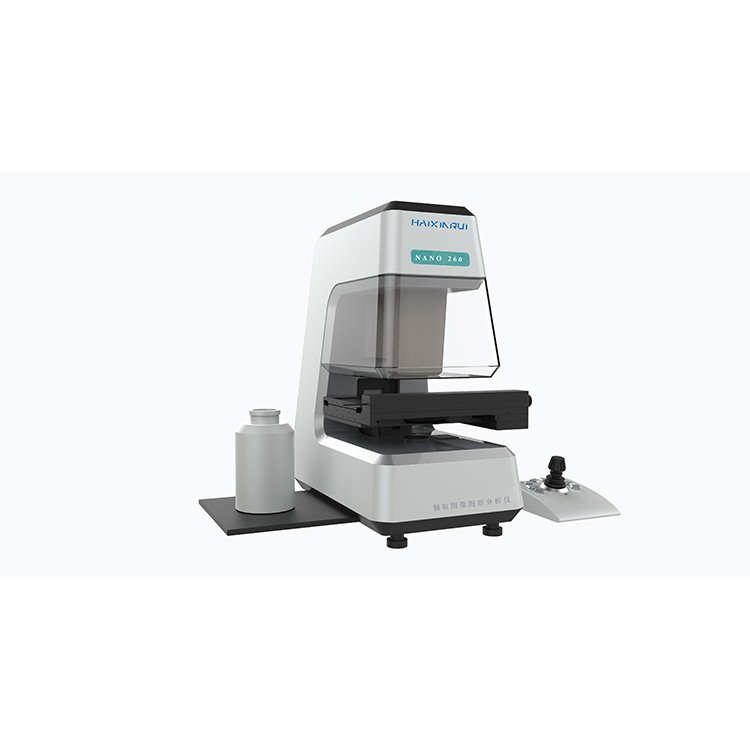

靜態圖像粒度粒形分析儀

NANO260 靜態圖像粒度粒形分析儀，對靜止在樣品臺上的顆粒逐張進行拍照，可以提供高分辨率和清晰的顆粒圖像，該方法適于表征分布較窄、非常細小的顆粒，準確性好，重復性高。使用數字圖像處理算法，不僅給出顆粒的粒度參數，還給出顆粒的形貌特征，對顆粒進行全面、詳細的描述。

工作原理： 靜態圖像粒度粒形分析儀基于顯微鏡結構，通過自動樣品臺帶動顆粒在平面內移動，使用高分辨率相機逐張進行拍照，在圖像采集過程中顆粒保持靜止，確保獲得高清晰的圖像。通過 USB3.0 高速數據接口將圖像傳輸至計算機，再通過控制軟件對顆粒圖像進行分析處理，自動生成粒度粒形參數，并以圖表的方式展示測量結果。

性能特定：

1. 使用2000萬像素的彩色相機采集高分辨率顆粒圖像

2. 配備大視野高分辨率連續變倍鏡頭，可搭配顯微物鏡

3. 高精度大尺寸電動樣品臺，移動范圍225mmx76mm，定位精度配備透射和落射光源，使用藍色LED光源消除顆粒邊界衍射效應，保證獲得清晰的圖像高效的分散器確保樣品均勻地分散

4. 標配3軸搖桿，可設置高、中、低3擋速度，控制平臺移動和光路聚焦，高效快捷

顆粒粒度參數：

對于理想的圓形顆粒來說，粒徑就是顆粒的直徑。但實際情況中顆粒的幾何形狀往往是不規則的，對于不規則的顆粒，顆粒粒徑只能采用等效方式來進行計算。靜態圖像粒度粒形分析儀提供了投影面積等效直徑、周長等效直徑等參數。

測量結果：

實驗樣品為混合顆粒物，測得的顆粒粒度分布與粒形分布如下，3次測量的顆粒粒度分布曲線完全重合，體現杰出的重復性。

顆粒粒形參數：

顆粒形狀直接影響顆粒的物理、化學、力學等特性，例如粒形影響粉體的比表面積、流動性、磁性、填充性、研磨性和化學性質等特性。顆粒都具有自身特征，通過分析顆粒的粒形參數可以找到區別于其他顆粒的特點。

強大易用的控制軟件：

靜態動態圖像粒度粒形分析儀控制軟件集成所有功能，在測試過程中可以實時顯示采集的顆粒圖像，并顯示顆粒粒度分布曲線。測試完成后，測試結果存入索引數據庫，可以通過測試記錄界面瀏覽測量結果，顆粒圖像自動存入指定的文件夾，可以通過圖像瀏覽界面查看原始顆粒圖像。軟件還提供粒度報告和粒形報告，以圖文的方式展示測量結果。

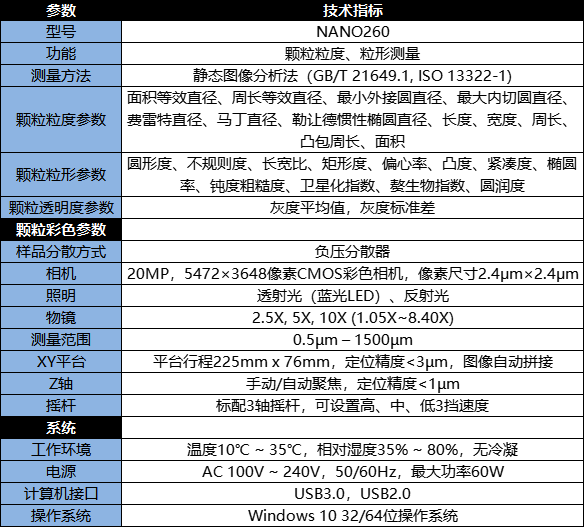

技術參數：
