產品介紹

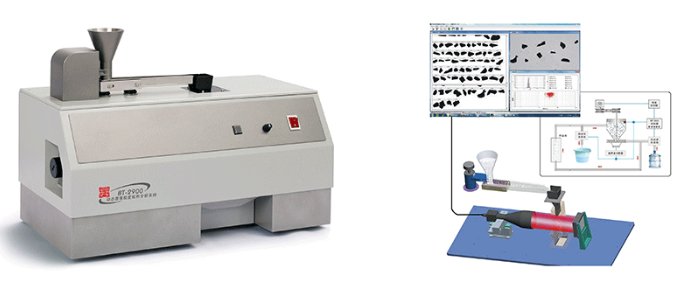

BT-2900動態圖像粒度粒形分析系統主要適用于粗的、粒狀材料的粒度粒形分析領域，如金剛砂、研磨材料、機制沙、河沙等。它的測試過程是將20g左右的樣品放到儲料漏斗里，通過電磁振動加料器和布料槽將顆粒分散開，并在布料槽的末端自由下落，高速攝像機在下落過程中拍攝顆粒圖像，并通過電腦對這些圖像進行分析，從而得到粒度與粒形數據。

與靜態圖像粒度粒形分析儀拍攝載物片上靜止不動的顆粒不同，BT-2900是在顆粒下落狀態下拍攝顆粒圖像的，因此我們把它叫做干法動態圖像粒度粒形分析系統。這種系統可實現亞毫米和毫米級的顆粒的精確粒度粒形測量，在粗顆粒的粒度粒形分析領域一枝獨秀。它通過分散和布料系統實現自動進樣，不但簡化操作，還減少了人為因素的影響，提高了準確性。高速攝像機實現動態連續拍攝，一次能拍攝數萬、十幾萬甚至幾十萬個顆粒，對這么大量的顆粒進行分析，充分保證了樣品的代表性好，保證結果準確。同時，圖像處理軟件能自動判斷和提取粘連顆粒，這些技術極大地提高了顆粒圖像的分析速度、精度和準確性。獨特的顆粒分析軟件采用邊緣識別的快速圖像處理技術，每分鐘能處理2萬個以上的顆粒，實現了一邊拍攝一邊在屏幕上顯示每個顆粒的圖像和粒度粒形數據，就是邊拍攝邊得到分析結果，拍攝結束，報告單也同時出來。

BT-2900的分析項目包括粒度和粒形兩大類，粒度分析項目有每一個顆粒的粒徑、**顆粒、典型值、特定區間含量、小于或大于某一粒徑含量、粒度分布數據和分布曲線；粒形分析包括每一個顆粒的圓形度、長徑比、凸起度、橢圓比、實積度等，同時能得出每一種粒形參數的分布數據和曲線。

BT-2900具有成像清晰、分析速度快、操作簡單、結果準確可靠等特點。主要為金剛砂、研磨材料、機制沙、河沙等領域的技術研究、應用研究和質量控制提供里一種高精度的粒度粒形分析手段。

基本性能指標

應用領域

●干法適用情況和領域：

如鹽、糖、塑料制品、催化劑、研磨劑、碳制品、沙、煤炭、咖啡、耐火材料、食品、聚苯乙烯、玻璃、陶瓷、肥料、藥物、礦石。

●濕法適用情況和領域：

如非金屬礦微粉、水泥等。

漿料、糊狀料、粘連性強的粒狀物料，如離子交換樹脂、濕砂。

與空氣發生物理或化學反映的產品。

突出特點

●干法系統采用電磁振動進樣和自由落體分散技術，進樣均勻、連續。濕法系統采用離心循環分散系統，流速可調，分散充分。兩者切換極其簡便。

●高速CCD 和高速圖像識別軟件：拍攝速度遠遠大于顆粒流動速度，圖像無拖尾現象。采用多線程和邊緣識別技術的圖像處理軟件，每分鐘能處理超過10000個顆粒，使拍攝與處理同步，提高了準確性和重復性。

●適用廣泛：干法適用于粗顆粒，團聚體的粒徑粒形分析，尤其適合數百微米至毫米級的粗顆粒及團聚體。濕法適用于較細顆粒的粒度粒形分析。

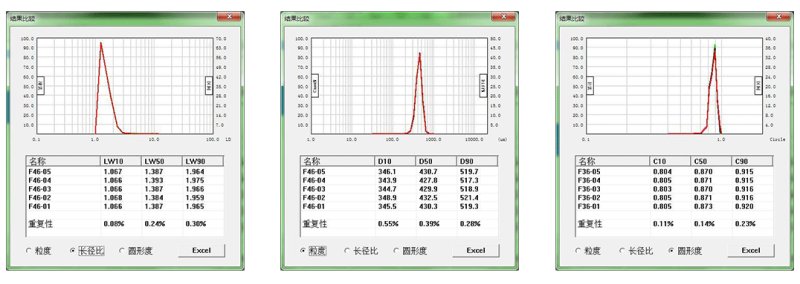

良好的重復性

●穩定有效的進樣系統。高速攝像機與圖像傳輸系統穩定可靠。

●配超聲波分散系統，盡量避免顆粒之間的粘連。

●每分鐘能拍攝并處理超過10000個顆粒，保證樣品代表性和測試的重復性。

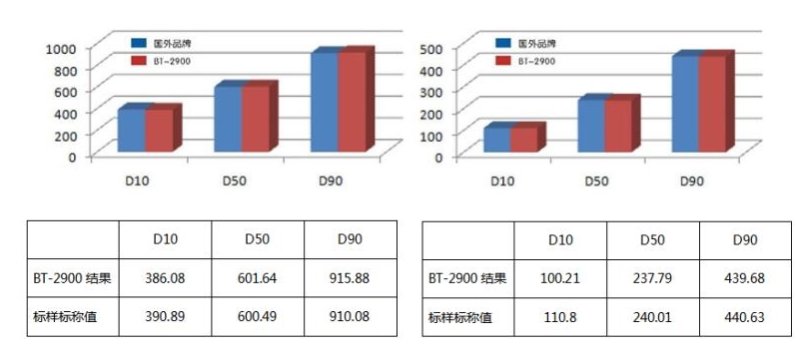

良好的準確性
