設備介紹

SZF型系列多層直線振動篩

SZF型系列多層直線振動篩主要可分多篩層，通過合理匹配曬網，能達到一次同時篩選出多種不同規格的產品，且更換篩網工序簡單、設備操作方便。該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、極少粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

ZS系列振動篩

ZS系列振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。廣泛用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。

ZSG系列振動篩

ZSG系列振動篩是一種經常適用于冶金、礦山、煤炭等行業的選礦廠、高爐槽下和焦化廠的高效篩分設備。它可以滿足多種不同環境的需要，具有處理量大、篩分效率高、安裝方便、噪音小等優點。蘭大通用機械制造生產的ZSG系列振動篩可以根據物料和場地環境進行定制。

廣泛用于化工、冶金、建材、糧食、磨料模具原料等行業中干式粉狀或粒狀物料的篩分。

性能特點

1.體積小，篩分能力大。

2.密封性好、極少粉塵溢散。

3.噪聲小，耗能少，效率高，造價低，篩網使用壽命長。

4.篩分精度高、處理量大、結構簡單，無粉塵污染，有利于保護環境。

5.全封閉結構、自動排料、更適合于流水線作業。

6..篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。

工作原理

SZF型多層直線振動篩

SZF型系列振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業.

直線振動篩是雙振動電機驅動。當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

ZS型直線振動篩

ZS系列振動篩是由篩箱、篩框、振動電機、減振系統及座架等組成。它是用振動電機作為振動源，固定在篩箱上兩臺相同的振動電機做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動，使支撐在減震器上的整個篩機做直線振動，物料從入料端落入篩框后，迅速前進、松散透篩，完成篩分作業，以合理匹配曬網達到篩分的目的。

當縱向安裝在篩體上的兩臺振動電機相對轉動時，兩臺振動電機兩端的偏心塊便產生額定激振力，其產生在橫向的激振力相互抵消，其縱向的激振力通過傳振體傳遞到整個曬面上，從而使篩面上的物料受其激振力而在篩網面上向出料口方向跳躍運動，小于篩孔的物料通過篩孔落到下層，經連續跳躍后經出料口流出，由于篩分過程合理，便可將物料經振動篩分級后，取得幾種不同程度的物料，完成物料的分級工作。

ZSG型直線篩

ZSG系列振動篩的組成配件有底托、篩體、振動電機、篩網和減震裝置，篩機的側板材質不銹鋼材料，堅固耐用。在不同的生產環境下，ZSG系列振動篩可有兩種不同的驅動方式，一種是普通電機通過聯軸器帶動激振器，另一種是振動電機直接驅動，兩種的配套方案使該篩機的適應能力強。工作時候，分置左右的兩個振動帶你及做同步方向旋轉使激振器產生相反的激振力，使篩網在篩體的帶動下做縱向運動，曬網上的物料向前拋出一個射程做跳躍的直線振動，根據物料顆粒的大小，較小的通過篩孔落入底部從而達到篩分效果。

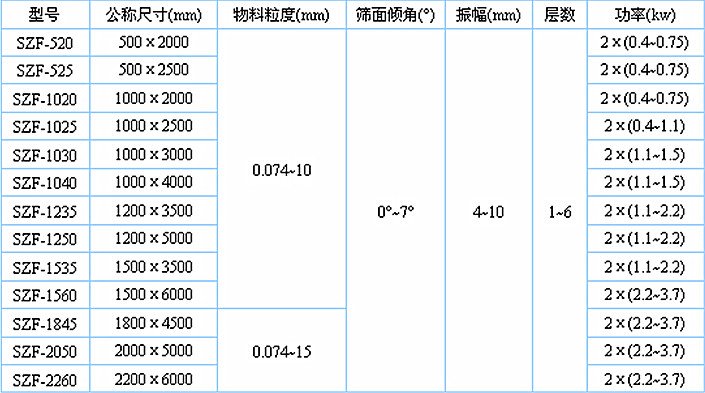

技術參數
