NE板鏈斗式提升機

重點參數

鏈條形式：板鏈鏈條

提升高度：60米

產品簡介

NE板鏈斗式提升機可用于礦山、冶金、化工、建材等各個行業，應用于向上輸送粉狀、粒狀無磨琢性物料。 本系列提升機規格多(NE15~NE800共11種)；密封性好，運行可靠，環境污染少，操作、維修方便，使用壽命長。

NE型板鏈斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備。NE型板鏈斗式提升機適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該提升機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度控制在250℃以下。 本系列提升機規格多(NE15~NE800共11種)；密封性好，運行可靠，環境污染少，操作、維修方便，使用壽命長。

設備優勢

一、輸送能力大。該系列斗式提升機是國內同類提升機中相近結構尺寸輸送量較大的提升機，提升量為50m3/h～500m3/h。

二、提升范圍廣。這類斗式提升機對物料的種類、特性要求少。不僅能提升一般的粉料、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C。

三、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30%。

四、提升高度高。采用板鏈?zhǔn)礁邚?qiáng)度鏈條，在額定輸送量下提升高度可達60米。操作、維修方便，易損件少。

五、本斗式提升機結構鋼性好，精度高。機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。綜合成本低，密封性能好，節能環保且維護少。

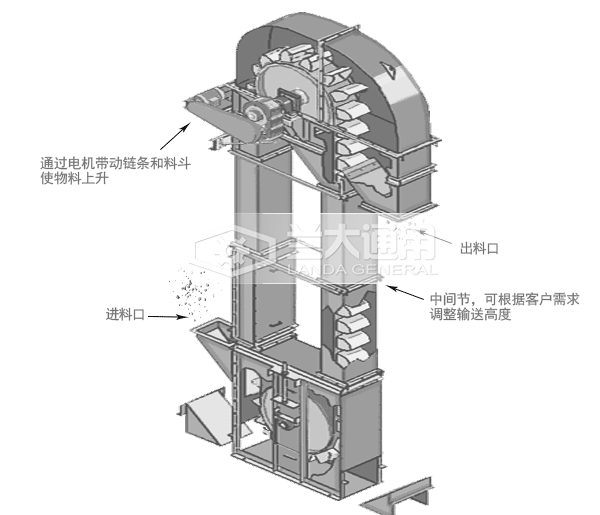

主要結構

NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

1.運行部件：由料斗和專用板式鏈條組成，NE30以及下采用單排鏈，NE50--NE800采用雙排鏈。

2.驅動裝置(左、右裝配)：由驅動平臺、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成;

3.上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器;

4.中部機殼：標準節(2m)和非標節(1～1.5m)，包括帶檢視門的中間節;

5.下部裝置：下部機殼、進料口、尾軸裝置、張緊裝置。

技術參數

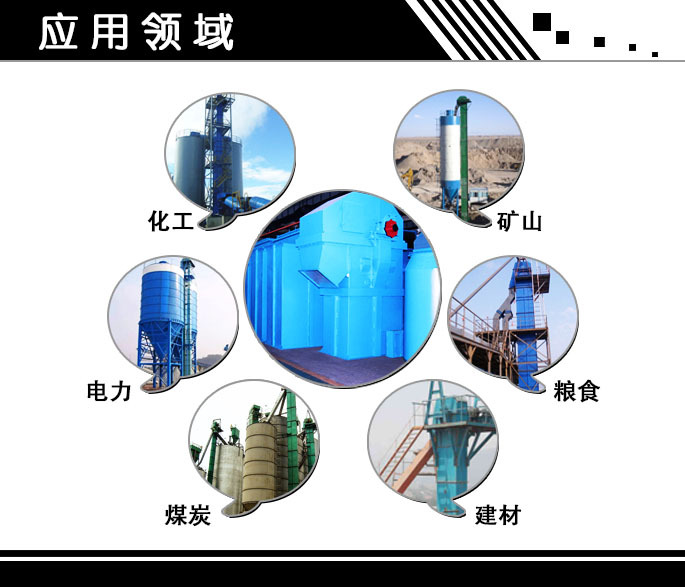

應用領域

此類產品采用板鏈料條（亦可稱套筒滾子鏈）為驅動承載裝置，可以提升物料比重更高、顆粒更大或有其他特殊性質的物料，比如高溫、腐蝕性（可根據物料進行料斗鏈條定制）物料。因此，NE板鏈斗式提升機廣泛用制粒、化工、煤炭等工業行業，持續為工業發展添磚添瓦。
