垂直斗式提升機
直接聯系
鶴壁市蘭大通用機械有限公司
河南
面議
蘭大通用
垂直斗式提升機
2953
垂直斗式提升機
重點參數
產品簡介
垂直斗式提升機與常用的振動提升機工作原理完全不同，它是一種垂直提升設備，被用來提升各種散狀物料，專注于糧食行業物料提升輸送，主要型號有：PL250、PL350、PL450、NE、TD、TH。輸送量每小時可達22-100立方米，輸送高度約在4-30米。
設備介紹
垂直斗式提升機與常用的振動提升機工作原理完全不同，它是一種垂直提升設備，被用來提升各種散狀物料，專注于糧食行業物料提升輸送，主要型號有：PL250、PL350、PL450、NE、TD、TH。輸送量每小時可達22-100立方米，輸送高度約在4-30米。
技術參數
| 提升機型號 | PL-250 | PL-350 | PL-450 | ||||
| ξ=0.75 | ξ=1 | ξ=0.85 | ξ=1 | ξ=0.85 | ξ=1 | ||
| 輸送能力(m3/h) | 22.3 | 30 | 50 | 59 | 85 | 100 | |
| 料斗 | 容量(l) | 3.3 | 10.2 | 22.4 | |||
| 斗距(鏈節距）mm | 200 | 250 | 320 | ||||
| 料斗鏈條重量(Kg/m) | 36 | 64 | 92.5 | ||||
| 鏈條規格（小軸徑X節距X允許拉力）mm | 20x200x1600 | 20x250x2500 | 24x320x2500 | ||||
| 鏈齒 輪數 | 傳動鏈輪 | 8 | 6 | 6 | |||
| 拉緊鏈輪 | 6 | 6 | 6 | ||||
| 料斗運動速度(m/s) | 0.5 | 0.4 | 0.4 | ||||
| 傳動鏈輪軸轉數(r/min) | 18.7 | 15.5 | 11.8 | ||||
| 一般材料的塊度(mm) | 55 | 80 | 110 | ||||
| *大塊度（含量不超過10%) mm | 75 | 110 | 150 | ||||

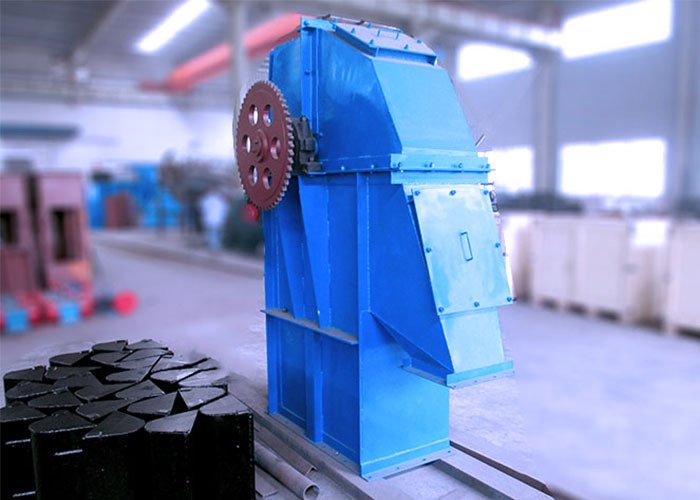

實拍圖片
糧食斗式提升機
糧食斗式提升機

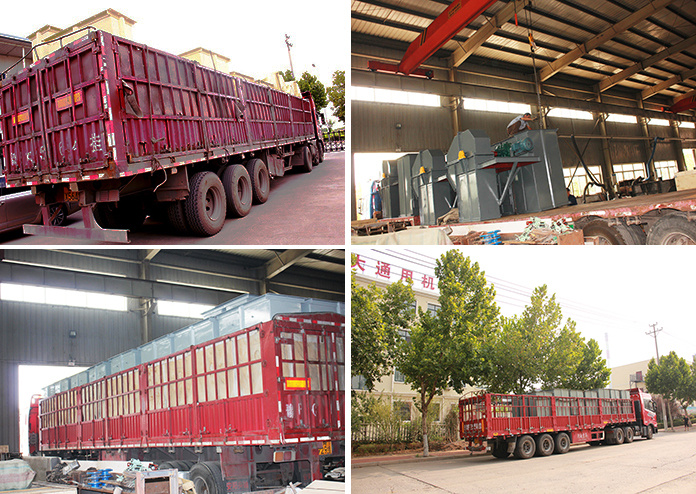

糧食斗式提升機發貨
設備優勢
垂直斗式提升機為垂直斗式提升機，適用于向上輸送粉狀，小塊狀的無磨琢性或半磨琢性的散裝材料，如煤、水泥、礦石等，特點為快速離心卸料,因此允許輸送溫度較高和磨琢性物料。D型由于采用膠質輸送帶，不適于輸送大塊的磨琢性高及阻力大的材料，輸送特的溫度不得超過80℃。PL為慢速重力卸料，采用鏈板為輸送機構，適合輸送比重比較大的溫度較高的物料（200℃－250℃）。
PL型共有三種型號規格：PL250、PL350、PL450
PL型輸送范圍為22-100米3/小時，輸送高度約在4-30米
設備原理
（1）快速離心式卸料：允許輸送溫度較高和磨琢性物料。
（2）慢速重力卸料：采用鏈板為輸送機構，適合輸送比重比較大的，溫度較高的物料（200℃－250℃）。

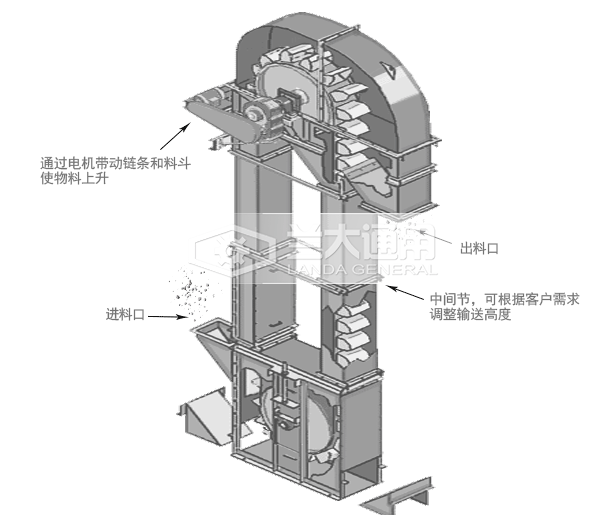

斗式提升機料斗把物料從設備底座下儲藏中舀起，隨著牽引構件提升到設備頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內，完成卸料。帶傳動（牽引構件）的斗式提升機的傳動帶一般采用橡膠帶，裝在下面或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動（牽引構件）的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止提升過程中物料粉塵飛揚。
