CWF80-05型
40-50萬元
智熱裝備
CWF80-05型
479

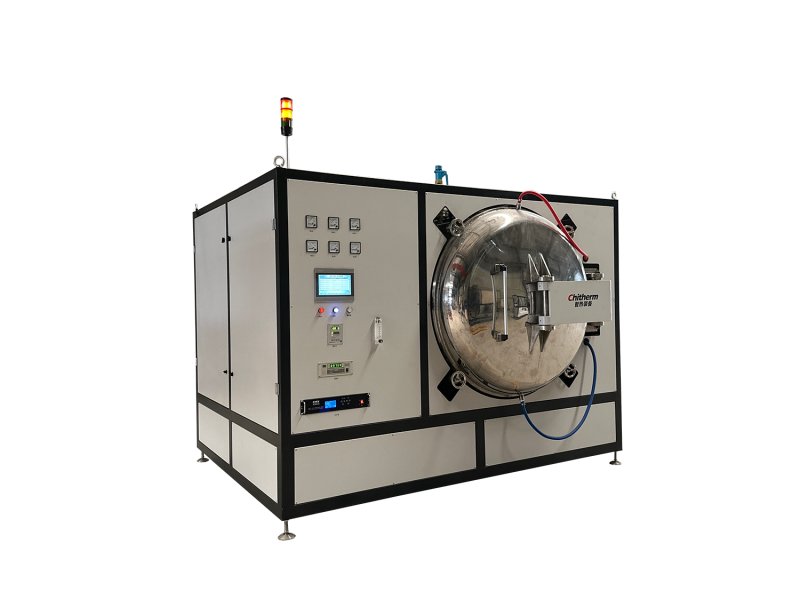

一、設備名稱、型號:CWF80-05型真空罐式爐
二、技術指標與基本配置
2.1 額定溫度:400℃;
2.2 **溫度:500℃;
2.3 罐體材料:SUS304;
2.4 有效尺寸:400×400×500mm(W×H×D);

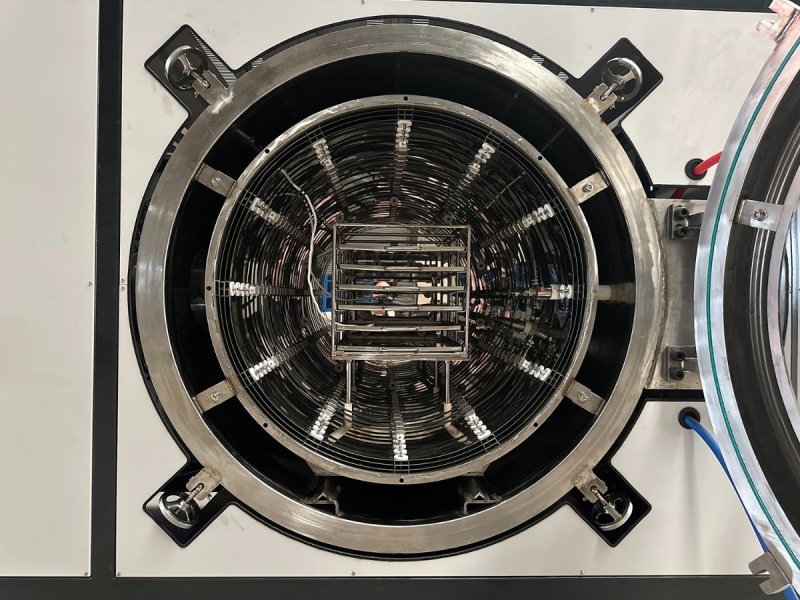

2.5 盛料方式:金屬料架及料盤;
2.6 冷卻方式:外壁全水冷;
2.7 加熱元件:Ni-Cr加熱帶;
2.8 控溫穩定度:±1℃,具有PID參數自整定功能;控溫精度:±10℃;
2.9 溫度均勻度:±5℃(400℃恒溫1小時空爐測試),預留檢測口;
2.10 熱偶類型:K分度;
2.11 控溫點數:3點;
2.12 控溫段數:9段;
2.13 極限真空度:5×10-4Pa(空爐、潔凈、室溫、充分脫氣);
2.14 工作真空度:5×10-3Pa(空爐、潔凈、室溫、充分脫氣);
2.15 壓升率:0.67Pa/h;
2.16 抽氣速率:≤60min,冷爐抽至5×10-3Pa;
2.17 報警保護:超溫、斷偶、低水壓、真空度不達標等聲光報警保護;
2.18 設計功率:30kW;
2.19 裝機功率:約50kW;
2.20 表面溫升:<35℃;
2.21 設備重量:約900Kg;
2.22 設備顏色:淺灰色;
2.23 外形參考尺寸:1800×2000×1800mm(W×H×D),具體尺寸以實際產品為準。
三、總體技術說明
設備主要由爐體、加熱室、強冷系統、真空系統、水冷系統及控制系統組成。
四、 設備正常運行條件
4.1 環境條件:溫度0~40℃,濕度≤80%RH,無腐蝕性氣體,無強烈氣流擾動;
4.2 氮氣條件:0.2~0.4Mpa,99.999%高純氮氣,耗氣量約2~6m3/h;
4.3 導通氣條件:潔凈、干燥、無油壓縮空氣,壓力0.4~0.8Mpa;
4.4 進水條件:0.15~0.3Mpa,潔凈、無腐蝕,供應流量2t/h;
4.5 地面要求:水平、無明顯震動,承重>500Kg/㎡;
4.6 動力條件:容量大于70KVA,3相5線,電壓220/380V,頻率50Hz。火線:黃色、綠色、紅色,零線:藍色,地線:黃綠色;
4.7 安裝場地:2500mm×2500mm×3000mm(D×W×H),安裝面積大于7m2。
