電化學性能分析儀

一、高精度循環伏安測試系統

1.產品特點

• 支持各種電芯，電容材料研究，半電池，三電極，扣電，小容量電芯研究測試

• 支持壽命預測基準數據，精準庫倫效率，電池自放電，材料微小副反應測試

• 支持電化學多掃速循環伏安法，線性掃描伏安法，GITT/PITT/CA/CP測試

• 支持軟件，硬件，固件三重保護，確保設備和樣品安全測試。工步一鍵續接、 數據多重備份

• 電壓&電流精度高達0.01%；高達納安級別的電流控制

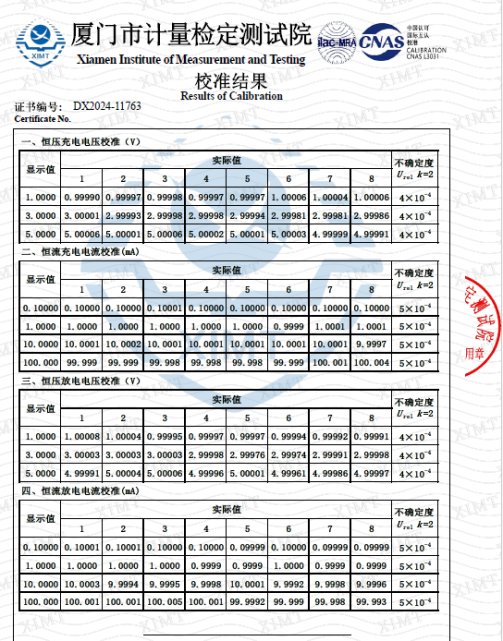

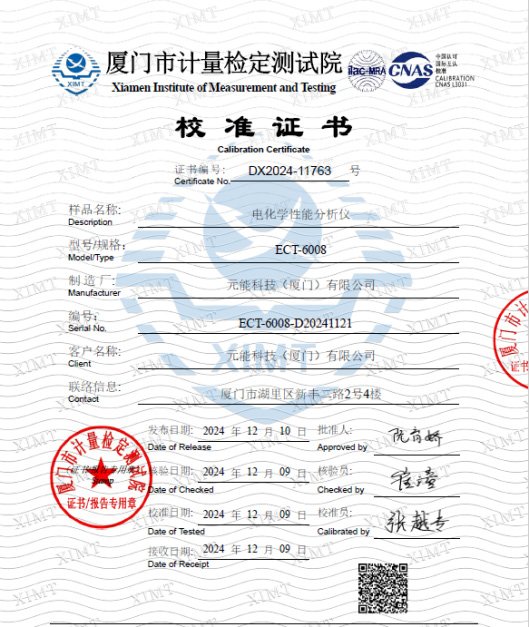

元能精度校準證書：萬一精度！

2.應用場景

• 精準DCI

• 電化學窗口

• 精準克容量

• 精準庫倫效率

• 自放電

• 微分容量分析

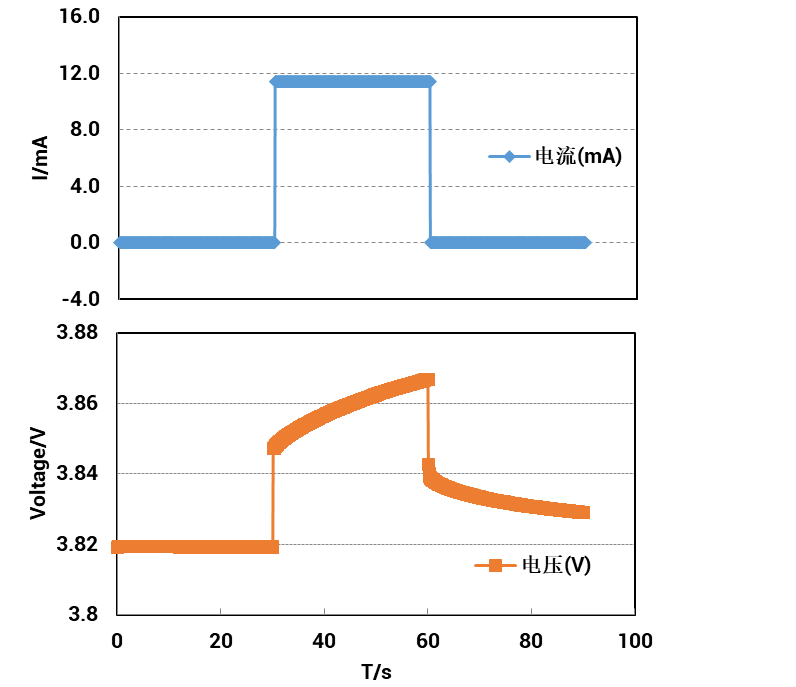

2.1應用場景一：精準的DCIR性能

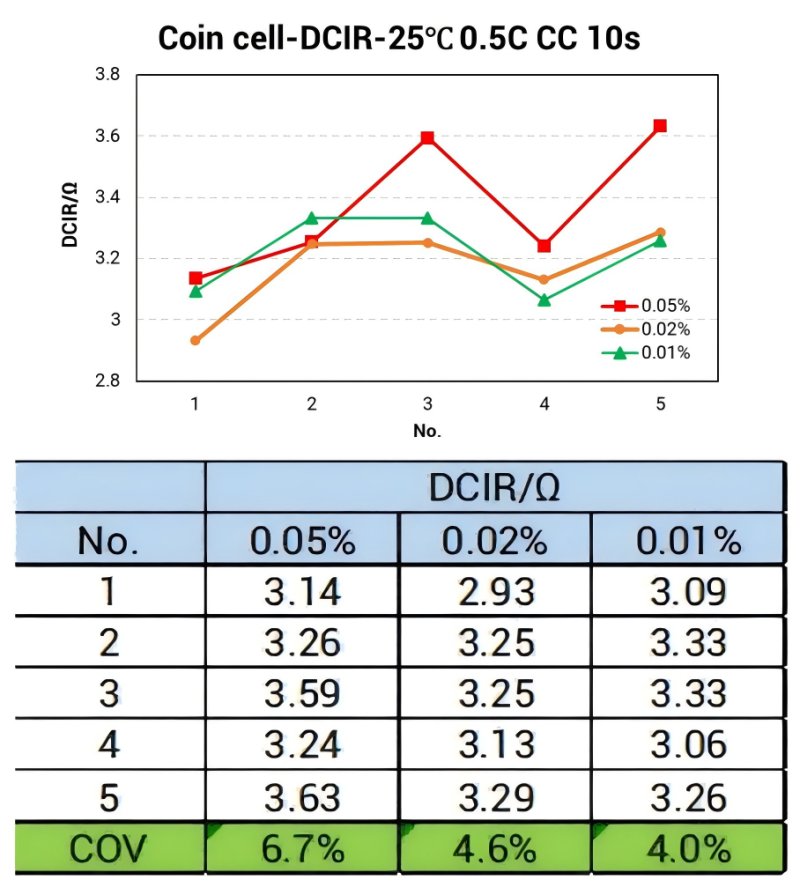

扣電的DCIR分析

• 采用三種電壓精度的設備，對5組扣電進行DCIR測試，0.1s取點；

• 電壓精度越高，扣電DCIR的一致性越好；

2.2應用場景二：循環伏安評估材料性能

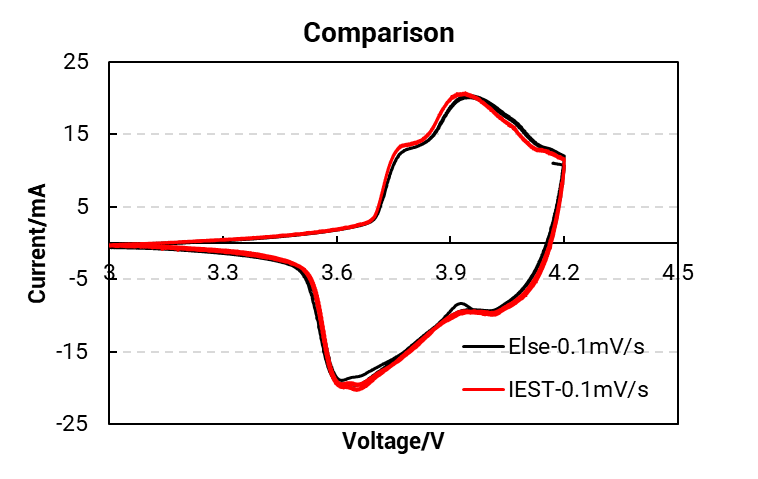

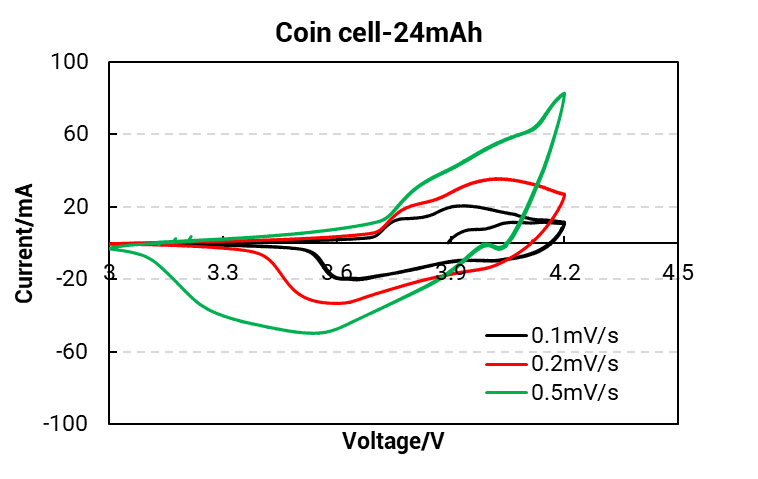

電極材料電化學穩定窗口評估

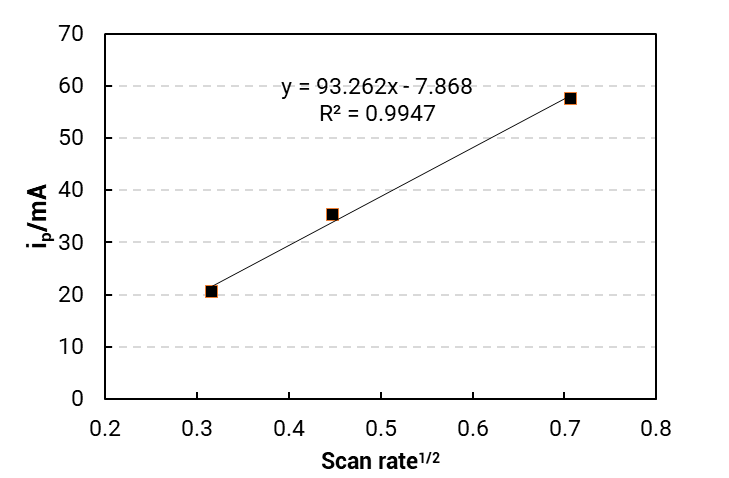

• 可逆還原的峰值電流與掃速的平方根成正比；

• 與電化學工作站的CV曲線一致；

2.3應用場景三：充放電評估材料克容量

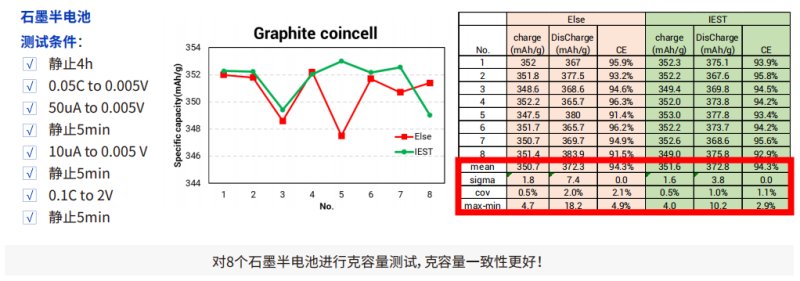

材料克容量測試

2.4應用場景四：充放電評估電芯庫倫效率

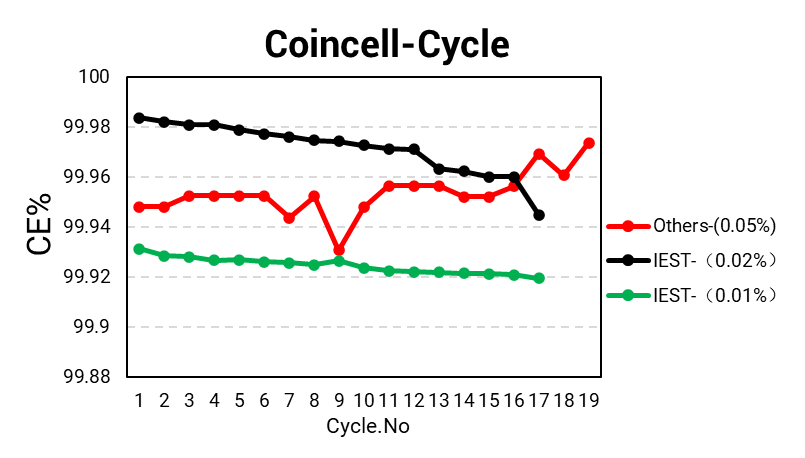

庫倫效率測試

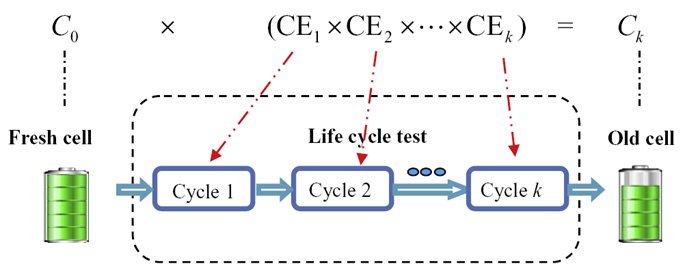

基于庫倫效率構建的壽命預測模 型，可以預測電池的容量衰減情況 有效的壽命預測，精度必須控制在 至少萬分之一，噪聲干擾在10ppm 以下！

2.5應用場景五：恒壓充電評估電芯自放電

電芯自放電

? 高精度支持大容量，低內阻電芯的漏電流測試

? 取代傳統測量K值耗時耗力的方案，更快更精準監控電芯自放電特性

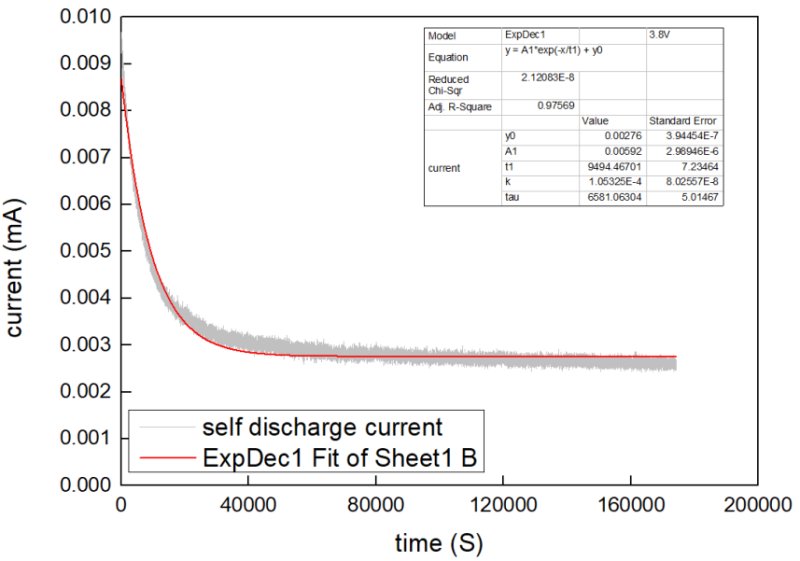

扣電漏電流測試

電極： 三元（ф14mm） vs. 鋰（ф20mm）

容量： 2mAh

設備： ECT6008高精度設備

測試流程

恒流恒壓充電：0.8mA，3.8V，持續72小時

元能高精度設備能夠實現低至nA級別的電流監控，支持微小漏電流的測量

2.6應用場景六：微分容量曲線評估材料相變

微分容量曲線分析

? dQ/dV曲線的繪制需要對電池電量 (Q) 和電壓 (V) 進行高精度測量，尤其 是用于分析電池的電化學行為、容量衰減和材料特性時

曲線平滑度

? 高精度設備：dQ/dV曲線平滑且連續，能夠捕捉到微小的電化學變化。

電化學反應特性

? 高精度設備：能夠清晰顯示電池中多階段反應的特征峰，揭示材料的相 變或副反應。

? 低精度設備：特征峰被測量噪聲掩蓋，容易漏掉重要信息。

dQ/dV曲線分析中，高精度設備對于研究電化學細節、提高數據可靠性和識別材料特性至關重要。低精 度設備可以完成基礎測試，但可能遺漏關鍵細節，特別是在高要求的研究場景下。

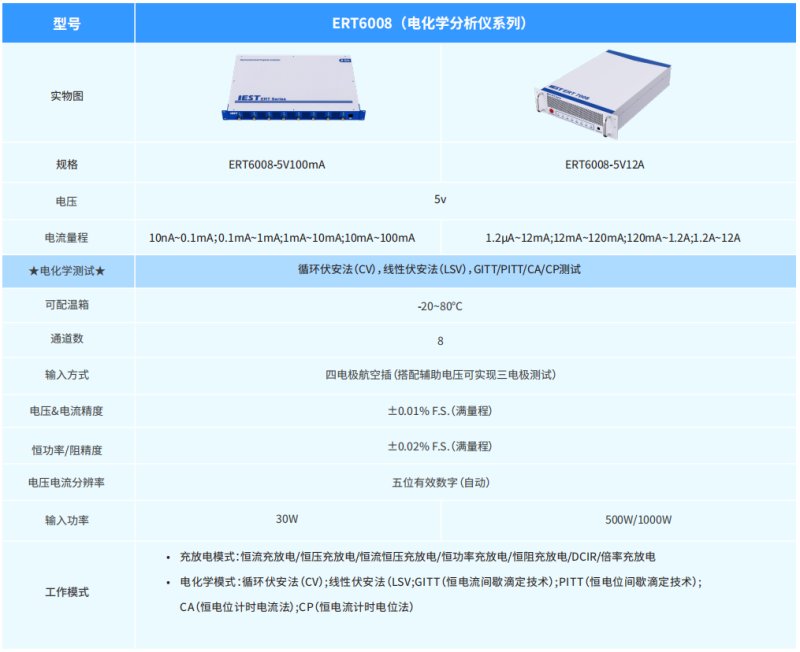

3.型號及參數

二、高精度循環伏安+阻抗測試系統

1、產品特點

?支持各種電芯，電容材料研究，半電池，三電極，扣電， 小容量電芯研究測試。

?支持壽命預測基準數據，精準庫倫效率，電池自放電， 材料微小副反應測試。

?支持電化學阻抗譜 EIS，多掃速循環伏安法，線性掃描伏 安法，GITT/PITT/CA/CP 測試。

?支持軟件，硬件，固件三重保護，確保設備和樣品安全 測試。工步一鍵續接、數據多重備份。

?電壓 & 電流精度高達 0.01%；高達納安級別的電流控制。

2、應用場景

• 電芯循環阻抗分析

• 不同電芯阻抗分析

2.1應用場景一：電芯循環阻抗測試

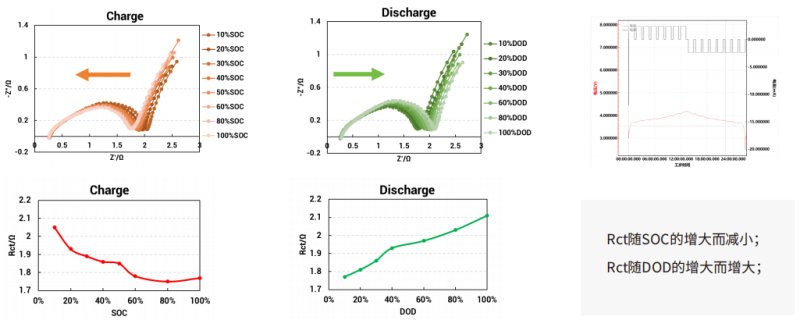

扣電循環EIS測試：0.01Hz~100kHz，每10%SOC測試一次EIS

2.2應用場景二：不用電芯阻抗分析

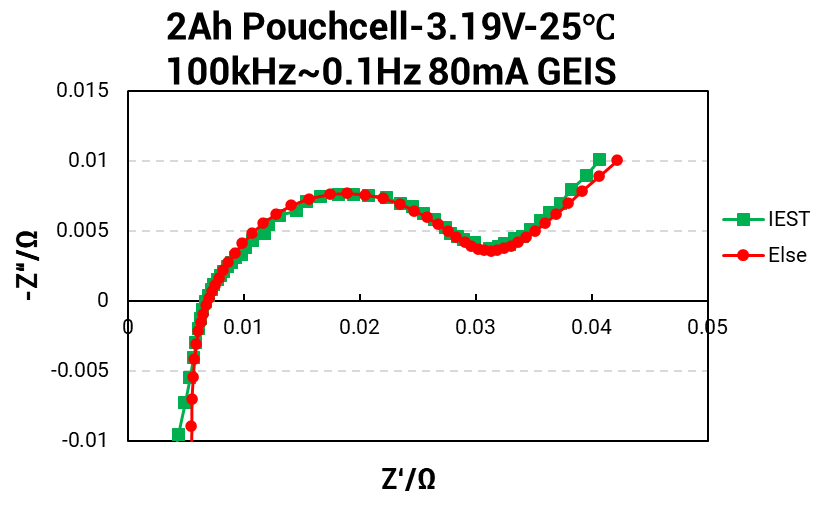

高頻EIS阻抗范圍：0.01Hz~100kHz，滿足10mΩ~1kΩ級別電芯的高頻阻抗測試需求

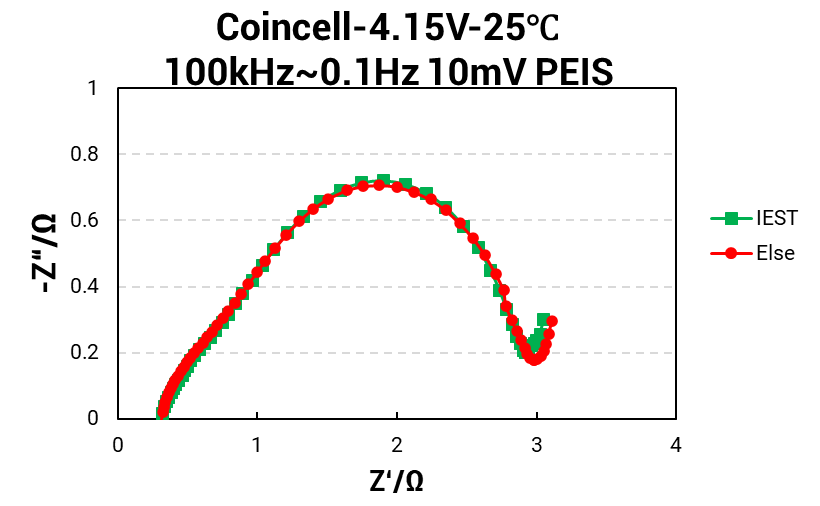

與國外知名電化學工作站的EIS測試結果相比，誤差在5%以內

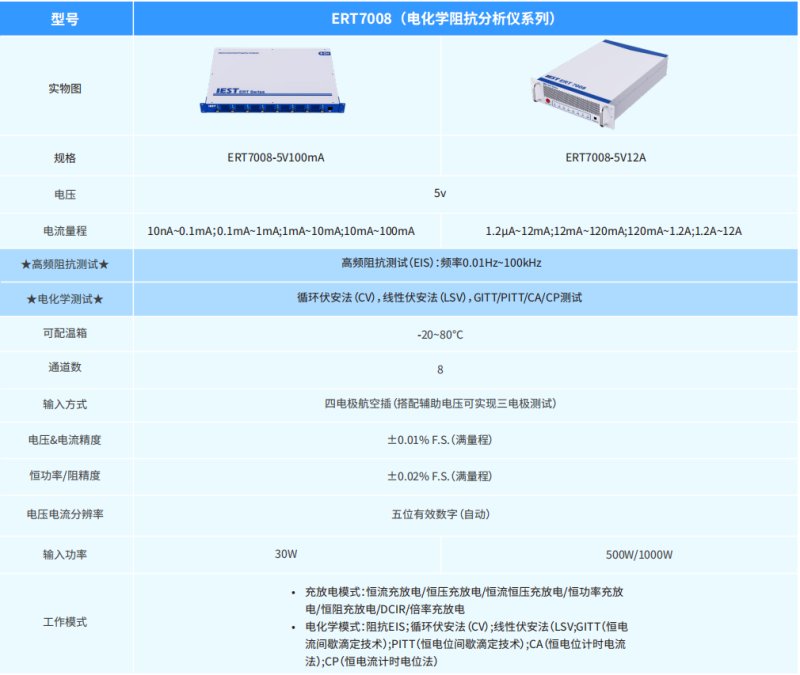

3、型號及參數
