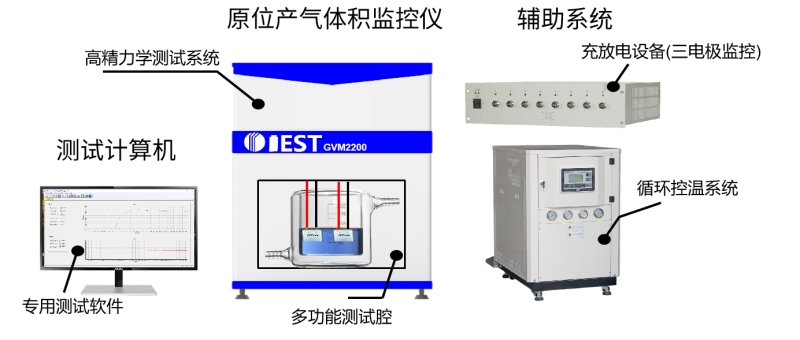

原位產氣體積監控儀

介紹：采用高精度的力電同芯測試系統，可以長時間原位在線監控電芯產氣行為，助力材料研發和電芯產氣機理分析。
應用：化成產氣分析、過充產氣分析、循環產氣分析、存儲產氣分析。
主要特點：
1、力電同芯測試系統：長時間原位在線監控，且滿足精度要求；
2、不同溫度測試環境：20~85℃；
3、專用測試軟件：可自動同步充放電數據，實時采集、顯示力學測試系統數據，自動繪制體積變化曲線與電性能曲線。

1、創造性解決方案

力電同芯測試系統：長時間原位在線監控，分辨率1μL；

不同溫度測試環境：RT~85℃；

專用測試軟件：實時采集、顯示力學測試系統數據，自動繪制 體積變化曲線與電性能曲線。

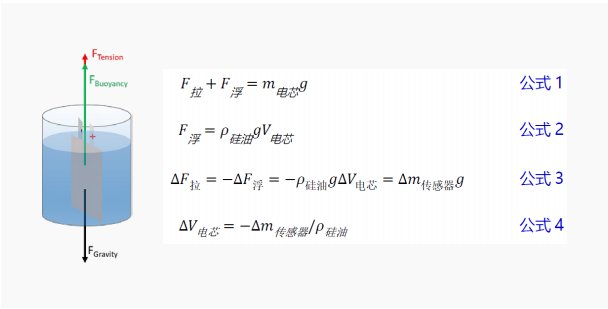

2、測試原理

結合 牛頓定理 （公式1）和 阿基米德浮力定律（公式2），通過 專用傳感器實時測得電芯在充放電過程中的質量變化，進一 步換算得到電芯體積變化（公式3和4）。

3、應用案例-化成產氣分析

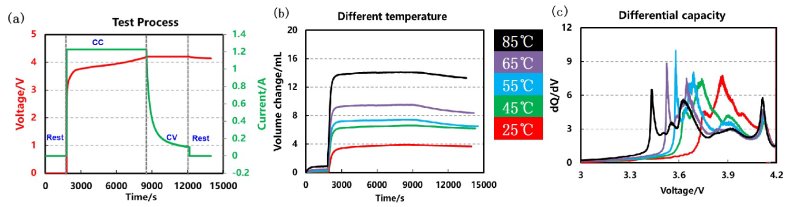

3.1不同溫度化成產氣

NCM/Graphite體系電芯，0.5C CC to 4.2V，理論容量2400mAh；

隨著化成溫度的提升，對應的產氣量也逐漸增加；

從微分容量曲線上看，化成溫度的增加會使各相變的極化減小，但當達到55℃以上時，**個相變反應峰會更加尖銳，這可能與高溫 下化成，會使SEI膜的反應更劇烈有關。

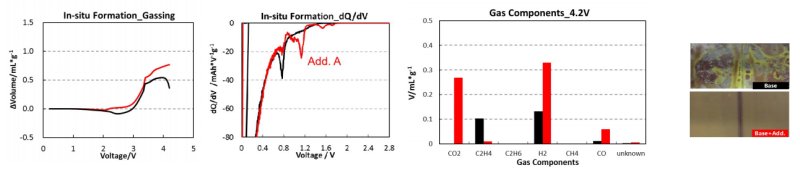

3.2不同電解液化成產氣應用

同一電解液，加入某款添加劑的電解液B的電芯化成產氣量和產氣速率均大于未加添加劑的電解液A，該款添加劑能使電芯成膜反 應更完全；

通過對比添加不同添加劑的電解液對電芯化成的產氣體積和產氣速率變化，快速評估該添加劑對電芯化成過程的影響，結合三電極 化成曲線，幫助針對性地改良電解液配方。

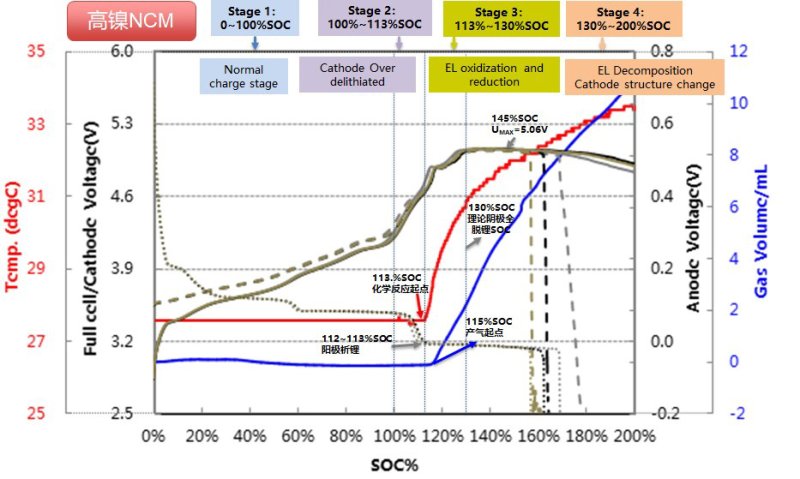

4、應用案例-過充產氣分析

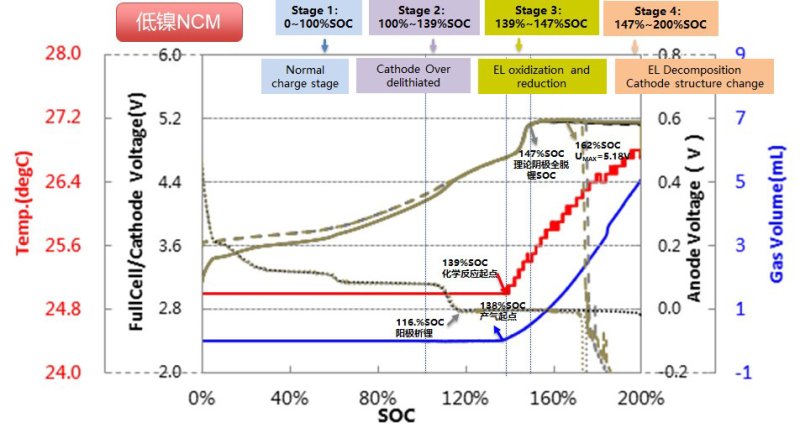

4.1對比不同Ni含量三元材料

測試條件：25℃ 05C

過充到一定電位時，體積變化曲線斜率突然增大，電芯表面溫度急劇增加，產氣瞬間開始；

三元材料隨著鎳含量的增加，產氣起始點對應的SOC從138%提前至115%；

通過監控電芯正常充電過程以及過充的體積、溫度變化，并與三電極曲線進行對應，準確得到副反應大量發生的電位及反應速率、 過充析鋰電位等相關信息，定量幫助分析研究材料的過充性能，針對性地進行改善，提高研發效率。

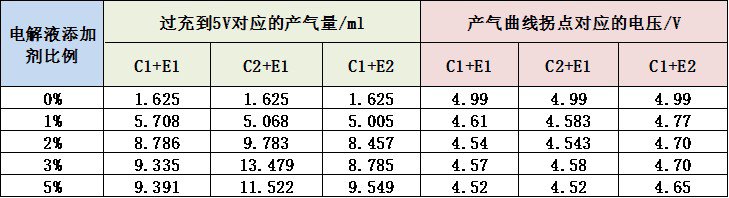

4.2不同正極材料和電解液添加劑類型及含量

正極材料類型和電解液添加劑含量均會影響電芯產氣總量，而添加劑類型會影響電芯產氣電位。 因此，選擇合適的正極材料、電解液添加劑類型及含量可以調控電芯的過充產氣行為。

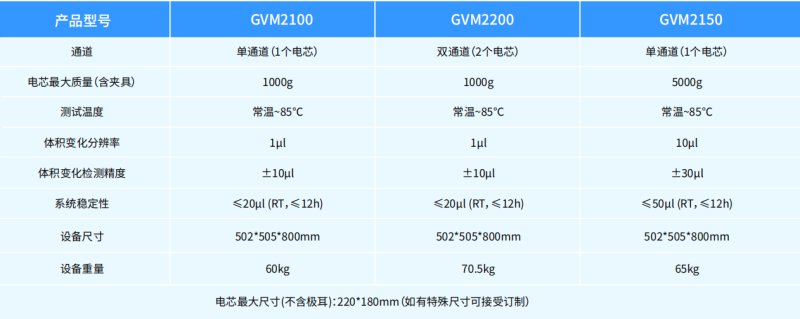

5、型號參考數
