環鏈斗式提升機是一種常用的提升設備。該系列斗式提升機采用鍛造環鏈作為驅動部件，機械強度強。主要用于提升粉體、小顆粒、小塊物料，提升能力大，運行效率高。常用于大比例物料的吊裝。廣泛應用于冶金、化工、建材、礦山、糧油、食品、飼料、塑料、醫藥等行業。

優勢特征

1、環鏈斗式提升機適用于糧食、煤炭、水泥、碎礦等大顆粒、小顆粒物料的垂直運輸；

2、輸送高度在4.5-40m范圍內，適用于輸送松散密度小于1.5t/m3、物料溫度小于250℃的物料；

3、結構簡單，運行穩定，卸荷式、混合式或重力卸荷；

4、輪輞可組合鏈輪，更換方便。經過特殊處理的鏈輪輪緣使用壽命長，節省材料，降低了成本和維修成本；

5、下部采用重力式自動張緊裝置，能保持恒定的張緊力，避免打滑或倒鏈，并具有一定的容限性，在斗料堵塞時能有效保護運動部件；

6、有兩種類型的傳動裝置：TZ型和YY型。YZ型采用ZJ減速器，YY型采用ZLY和ZSY減速器；

7、牽引部件為低合金鋼高強度環鏈。熱處理后具有抗拉強度高、耐磨性好、使用壽命長的特點。

結構原理

TH型環鏈斗式提升機基本結構:

本機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。TH型斗式提升機大輸送量365m3/h,大提升高度為50m。

TH型環鏈斗式提升機主要特點:

輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍。

采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。

牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘?qiáng)度和耐磨性，使用壽命長。

環鏈斗式提升機備有四種料斗：Q型（淺斗）、H型（弧底斗）、Zh型（中深斗）、Sh型（深斗）。

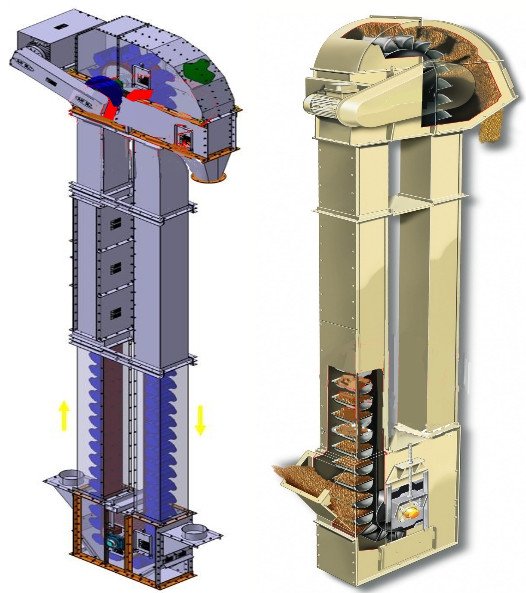

環鏈斗提機外形結構如下：

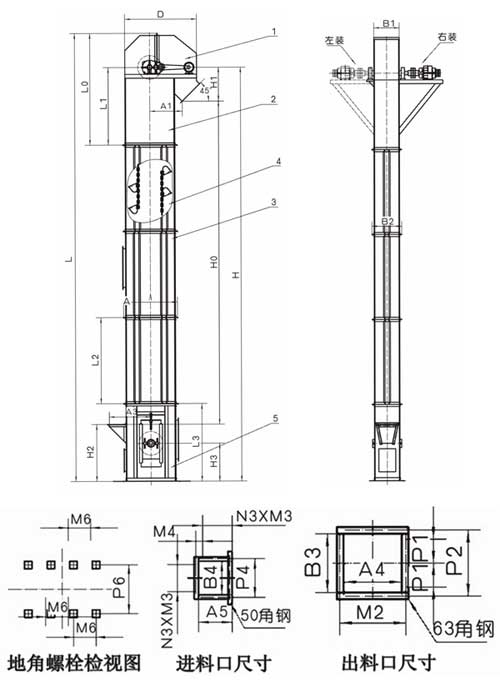

1、單通道環鏈斗式提升機結構圖：

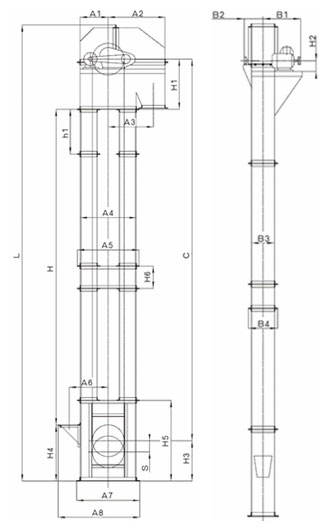

2、雙通道環鏈斗式提升機結構圖：

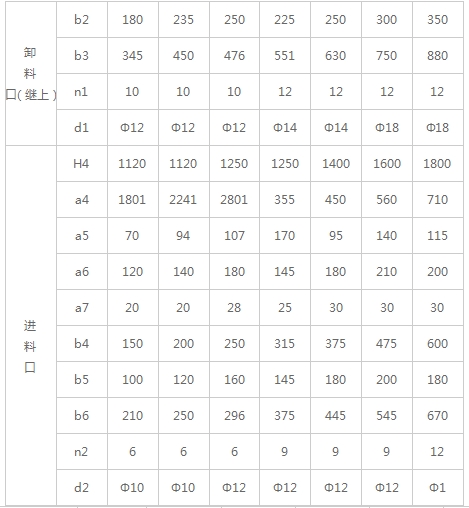

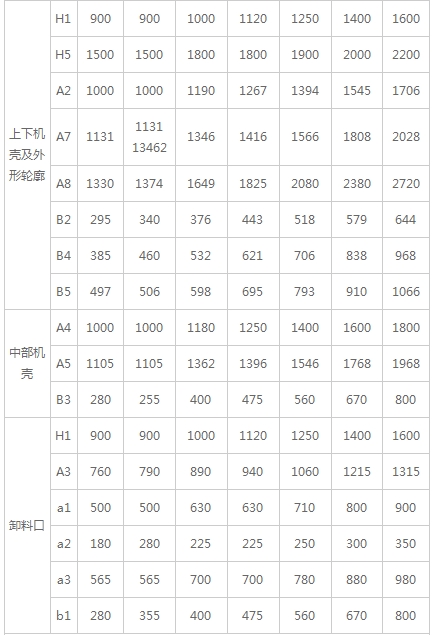

TH型環鏈斗式提升機結構參數表：

技術參數

環鏈斗式提升機HL型與TH型技術參數表：

環鏈斗式提升機TH400-TH1000技術參數表：

TH型斗提機料斗用途:

Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。

Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。

HL型斗提機料斗用途:

Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。

S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。

安裝要求

1、主軸的水平度不應大于0.3/1000；

2、提升機上、下軸安裝的允許偏差應符合表1的規定

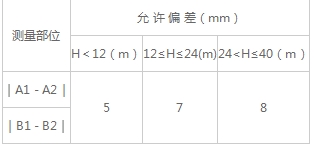

環鏈斗式提升機上、下軸安裝的允許偏差

1—上鏈輪軸；2—下鏈輪軸；n—測量鉛垂線；H—上、下軸的距離

3、滾筒組裝后，轉動應輕便靈活；

4、 機殼鉛垂度應符合表2的規定；

環鏈斗式提升機機殼鉛垂度規定

1一機殼；n一測量鉛垂線；H—上、下軸的距離

5、機殼上部區段、中部區段、下部區段和檢視門均應密封良好。

6、料斗中心線與牽引膠帶中心線應重合，其偏差不應大于5mm；料斗與鏈條的連接螺栓應切實鎖緊。

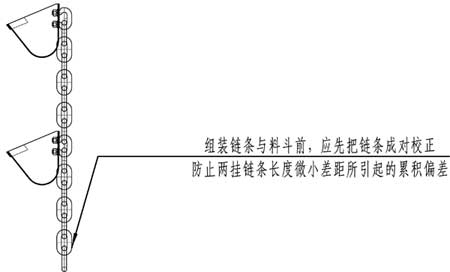

7、料斗與鏈條連接如圖所示

8、拉緊裝置的調整應靈活；牽引件安裝調整好后，未被利用的拉緊行程不應小于全行程的50％。

9、環鏈斗式提升機的上部、中部區段應設置牢固的支架，機殼不得偏斜，但不應限制機殼在鉛垂方向的自由伸縮。
