TG斗式提升機是我廠在總結現有各類提升機的基礎上，吸收國外新技術，結合國內生產實踐開發的新產品。該機輸送能力大，起升高度高，耗電少，牽引部件拉力大，韌性好，無延伸，耐磨損，使用壽命長，運行穩定可靠，不僅適用于新建廠房的施工和使用，但也可以用相同的內部規格對現有的各種提升機進行改造。

產品使用

TG斗式提升機適用于建材、冶金、化工、礦山等行業溫度低于120℃的粉狀、粒狀及30mm以下塊狀物料的垂直提升。

優勢特征

1、TG斗式提升機可提升各種粉、粒狀、塊狀物料（<30mm），物料溫度≤120℃；

2、鋼絲繩帶強度大，運行平穩。TG斗式提升機單臺提升機高度可達100m；

3、輸送能力32-686m3/h；

4、與普通提升機相比，TG型鋼絲繩芯帶斗式提升機可節約30%以上的能耗；

5、易損件少，維修費用比普通斗式提升機低80%以上。

6、TG斗式提升機與其它及時量相同的斗式提升機相比，具有機械尺寸小、結構簡單、密封性能好、無環境污染等優點。

結構原理

TG斗式提升機結構體圖：

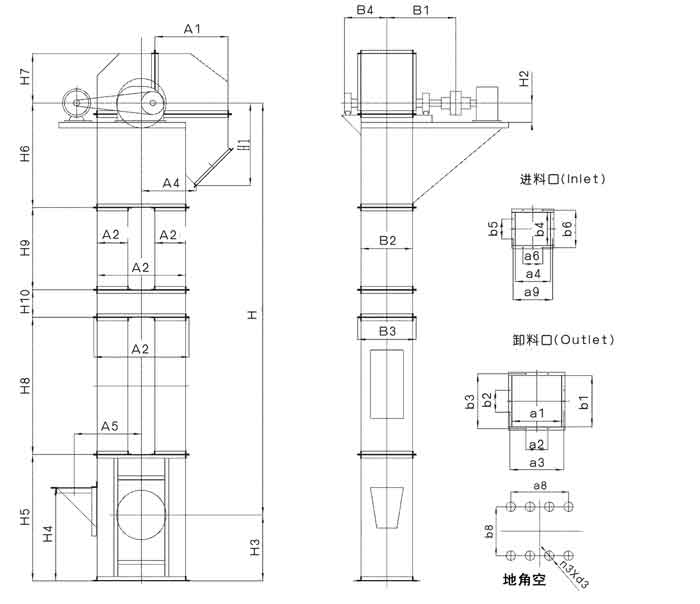

TG斗式提升機結構圖：

TG斗式提升機由上部區段、中部機殼、下部區段、傳動裝置、驅動裝置、外殼組件組成。

上部區段——上部機殼和傳動滾筒組。滾筒設計采用自動對中裝置，滾筒采用高性能橡膠包膠，使用壽命長，摩擦力大；

中部機殼——采用優化設計機殼，雙通道設計，避免相對高速運行的膠帶帶來的渦流干擾，附設加強角鋼。

下部區段——由進料口、下部機殼、改向輪組和張緊裝置組成。TG斗式提升機采用齒輪齒條張緊裝置，同步調節張緊，尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀。

傳動裝置——主要以鋼絲繩芯輸送帶為牽引件

驅動裝置——由電機、垂直軸減速器、液力偶合器、逆止裝置、慢動裝置組成。垂直軸硬齒面的減速機與提升機主軸直聯，配液力偶合器，慢速檢修電海普洛濾芯機和逆止器，傳動裝置結構緊湊合理，實現柔性起動。

技術參數

外殼組件——相關配件及外殼其他組成部分

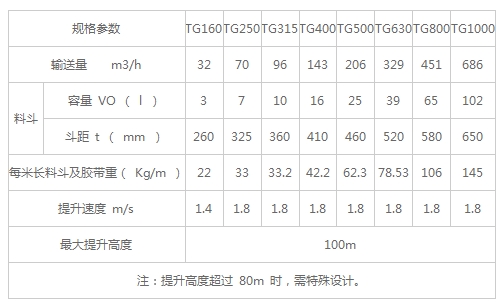

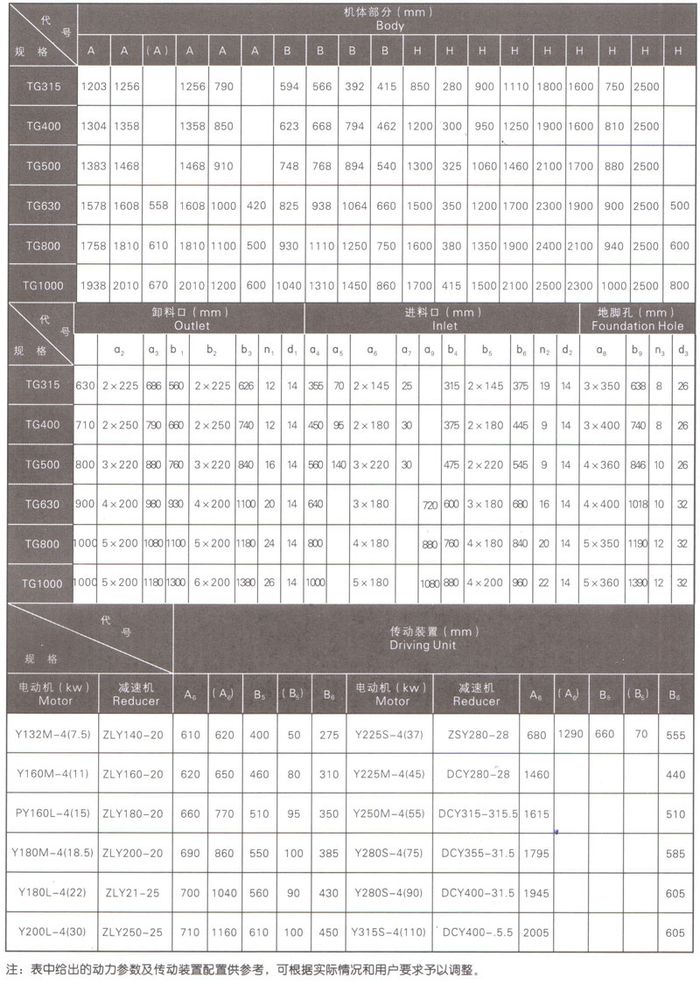

TG斗式提升機的技術參數表：
