標準功能 / Standard Function

技術參數 / Technical Parameter    ◆ 加熱爐數量：程序升溫高溫爐2個，室溫~1200℃，互為備用；

    ◆ 加熱爐降溫方式：雙電爐自動切換輪流工作+自動內部風冷；
    ◆ 程序升溫速率：1℃/min-100℃/min；
    ◆ 分析氣入口：12路；
    ◆ 質量流量控制器（MFC）：3路，支持3路混氣化學吸附；
    ◆ 吸附質種類：各種非腐蝕性氣體，腐蝕性氣體，蒸汽等；
    ◆ 真空泵：標配，消除管路死體積殘余氣體對測試的影響；
    ◆ 蒸汽發生器：標配，可實現蒸氣化學吸附；
    ◆ 冷阱：標配冷阱，去除水蒸氣等低沸點成分對濃度檢測影響；
    ◆ 脈沖滴定：具有，定量管0.5ml （標配） 、1ml、5ml；
    ◆ 測試壓力： 標配常壓，選配1Mpa/3Mpa/10Mpa；
    ◆ 雙可燃?xì)怏w報警器：實時監測不同區域，防止可燃?xì)怏w泄漏；
    ◆ 樣品管：石英U型樣品管（自帶溫度參比管，提高測溫精度）；
    ◆ 恒溫系統：雙重恒溫（氣路系統40~80℃，TCD系統60~110℃ ）；
    ◆ 外標進樣：具有，進樣器標配1ml，其他規格可選；
    ◆ TCD檢測器雙檢測模式：可切換“高靈敏”和“寬量程”模式，
      滿足弱信號和強信號的測試需求；
    ◆ 檢測系統：標配TCD，選配MS、紅外；特征結構 / Characteristic Structure

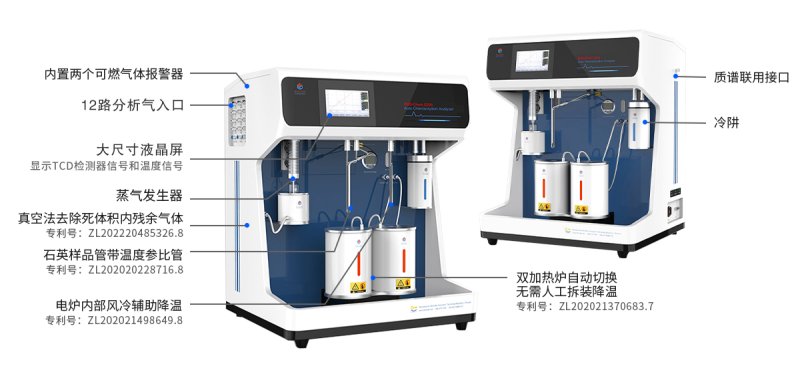

技術優勢 / Technical Advantages    ◆ 全自動測試：雙加熱爐自動切換，預處理完成后無需等待降溫，直接切換另一個加熱爐進行測試，測試過程無需人工干預；

                **名稱：具有雙加熱爐自動切換裝置的化學吸附儀

                **號：ZL202021370683.7

    ◆ 真空法氣路沖洗：儀器內置真空泵，相比常規氣路沖洗，真空法去除死體積中殘余氣體更徹底高效，減小基線漂移，提高測試精度；
                **名稱：一種具有抽真空去除管路殘余氣體功能的化學吸附儀
                **號：ZL20220485326.8

    ◆ 溫度參比管：溫度傳感器置于樣品管的溫度參比管中（溫度傳感器與樣品處于相同的環境中），確保控溫、測溫的高精準性；

                **名稱：帶溫度參比管的U形樣品管

                **號：ZL202020228716.8

    ◆ 自動風冷降溫系統：風冷位設置風冷管和溫度探測器，自動識別風冷位加熱爐溫度并自動開啟風冷降溫，為下一次測試做準備；

                **名稱：具有內置風管降溫結構加熱爐的全自動化學吸附儀

                **號：ZL202021498649.8

    ◆ 支持多步驟連續自動測試：全自動執行按照編輯好的多步測試方案，用于評價材料在復雜反應條件下的催化性能及化學吸附性能；
    ◆ 支持自動循環測試：預處理+測試自動循環進行，用于評價材料的壽命及化學吸附穩定性；
    ◆ 默認高配置：默認配置包含蒸汽發生器、脈動滴定系統；
    ◆ 支持3種分析氣體混合：3路分析氣體MFC，支持3種分析氣體混合測試；

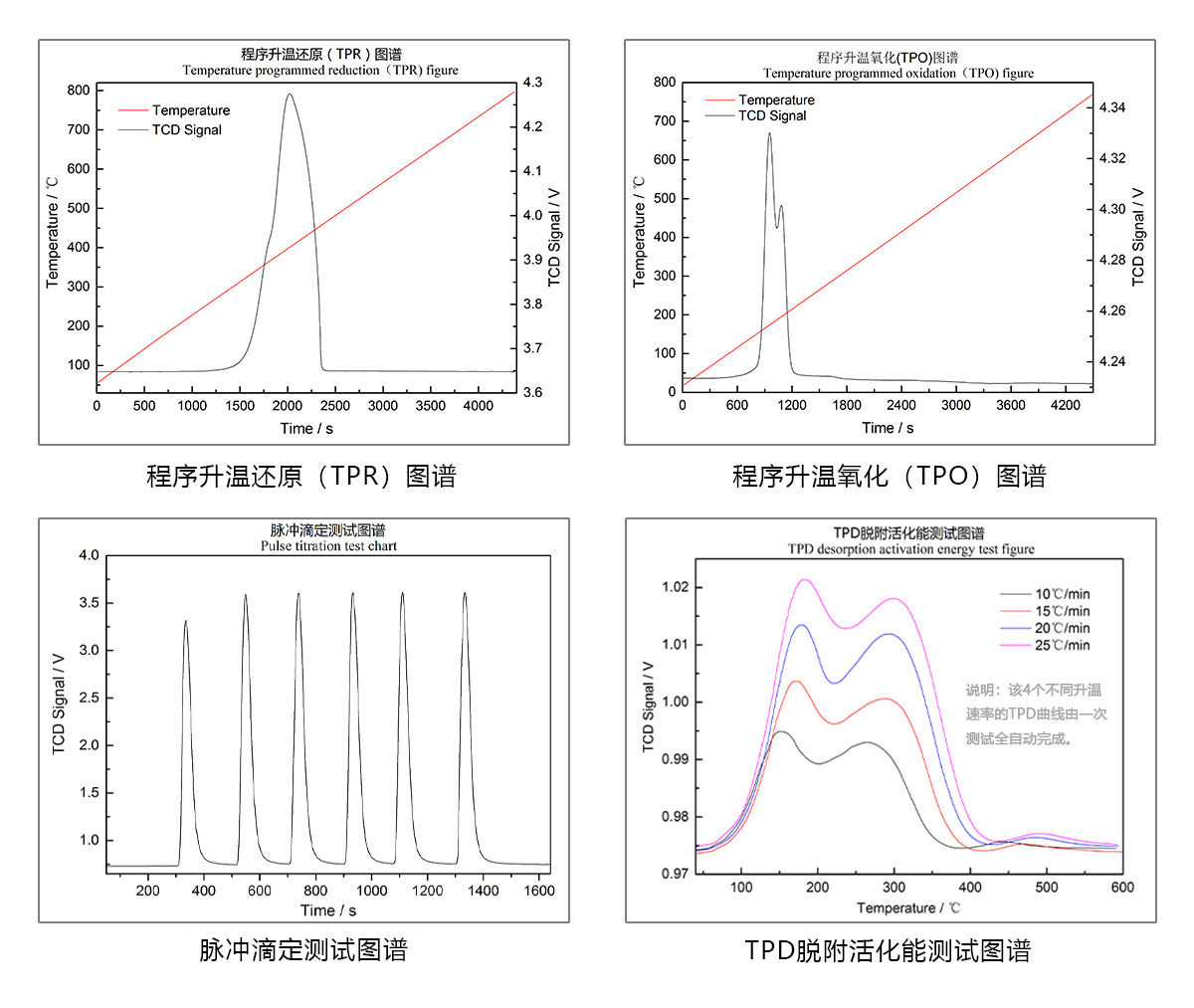

    ◆ 可靠性高：國際化供應商體系，核心部件均采用原裝進口；數據報告 / Data Report

應用案例 / Application Case

應用案例一：

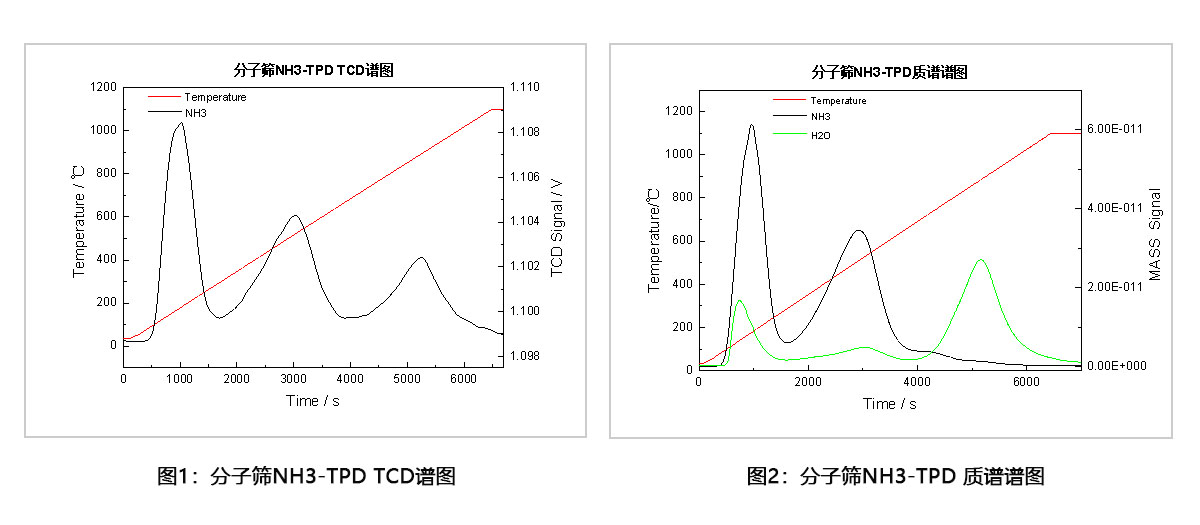

  圖1和圖2是分子篩樣品在測試NH3的TPD時，同時連接TCD檢測器和MASS在線質譜儀得到的測試結果。

圖1 TCD譜圖 解讀：
      由圖1可知，通常認為，在190℃、450℃、900℃出現了3個NH3的脫附峰；但對于900℃附近的脫附峰，若為NH3的脫附峰，則不符合該材料的特性和科研人員的分析預期。
圖2 MASS質譜圖譜 解讀：
      由圖2可知，在190℃和450℃出現兩個較強的NH3的脫附峰，同時伴隨有少量H2O的脫附；在900℃處較強的脫附峰不是TCD檢測器認為的NH3的脫附峰，而是H2O的脫附峰，這符合材料在該溫度點不會脫附NH3的特性。
小結：
    ① 在NH3的TPD過程中，同時伴隨著H2O的脫附，而不僅僅是NH3（水的來源可能來自樣品中的晶格水）；
    ② TCD圖譜中的190℃和450℃附近的脫附峰，為NH3和H2O的疊加；在900℃附近的脫附峰，為水的信號，而不是TCD圖譜得到的疑似NH3；
    ③ TCD圖譜中的190℃和450℃的脫附峰的峰頂附近的非正態的斜面，從質譜圖譜中可得，其形成原因是NH3和H2O信號疊加造成（若為單組分信號，脫附峰將為較正態的峰形）。

應用案例二：

      圖1和圖2是同某負載型催化劑在測試NH3的TPD時，同時連接TCD檢測器和MASS在線質譜儀得到的測試結果。

圖1  TCD譜圖 解讀：
      由圖1 TCD圖譜可知，通常認為，在125℃、350℃、700℃有3個NH3的脫附峰出現，說明在以上溫度分別有NH3從樣品表面脫附。
圖2  MASS質譜圖譜 解讀：
      由圖2 質譜圖譜可知，在125℃具有較強的NH3的脫附峰，同時在350℃出現一個較弱的NH3的脫附峰，其他位置均未發現NH3的脫附峰。另外，在240℃附近有H2O脫附峰出現，350℃附近有CO2的脫附峰出現，在300℃和700℃附近有CO的脫附峰出現。
小結：
      結合MASS在線質譜檢測器譜圖發現，TCD檢測器圖譜中在350℃出現的較強的脫附峰不不只有NH3，而是NH3、H2O、CO、CO2多種組分的混合氣體的脫附峰；另外，在TCD檢測器圖譜中700℃的脫附峰也不是NH3的脫附峰，而是CO的脫附峰。
      由以上內容可知，當催化劑在測試時可能存在較為復雜的反應時，只有TCD檢測器是不夠的，還需要連接在線質譜或紅外，對可能產生的其他產物進行監測，從而得到更加豐富的測試信息。
