測試原理 / Test Principle

  ◆ 樣品置入樣品管中后，首先會充入標定用的惰性氣體（如氦氣）來標定樣品所占的體積以及樣品管剩余的自由空間體積（死體積），隨后將一定量的吸附質氣體充至樣品管當中（投氣），當吸附平衡后軟件會自動記錄下此時壓力值下的吸附量。然后自動重復此操作，直到達到預期的**壓力值。我們對吸附量對應的壓力值作圖，就得到了吸附等溫線。

  ◆ 對于一些樣品來說，不同溫度下的吸附量是截然不同的，這時我們可以根據用戶的實際需求測試樣品在不同溫度下吸附的氣體量的變化。

  ◆ 對于這一切復雜的操作來說，貝士德BSD-PH系列高溫高壓氣體吸附儀已經完全實現了全自動進行，并且進行自動進行復雜的數據模型處理，給出樣品的對吸附質的高溫高壓吸附性能評價！

主要功能 / Main Function

◆  靜態容量法高壓氣體吸附；

◆  高溫高壓氣體吸附脫附等溫線測試，PCT吸脫附曲線，吸附常數；

◆  頁巖氣、煤層氣儲量評估研究；

◆  儲氫PCT、吸放氫測試；

◆  多孔材料吸附性能研究

相關型號及名稱 / Model and Name

BSD-PH  全自動高溫高壓氣體吸附儀

High Pressure Gas Sorption Analyzer

標準配置，0-20MPa，1/2/4個分析位可選。

BSD-PHU  超高壓氣體吸附儀

Ultra High Pressure Gas Sorption Analyzer

超高壓配置，0-50MPa、0-69MPa可選，1/2個分析位可選。

適用于頁巖氣、煤層氣、高壓吸附儲氫的高壓吸附研究，為國際范圍內測試壓力**的全自動氣體吸附儀。

BSD-PHUO  全油浴超高壓氣體吸附儀

Full Oil Bath Ultra High Pressure Gas Sorption Analyzer

超高壓+全油浴配置，0-50MPa、0-69MPa可選，1/2個分析位可選。

“全油浴”指閥門、管路、壓力傳感器樣品池等全部氣路系統浸入油浴恒溫，使恒溫精度相比空氣浴恒溫提高一個數量級，特別適用于50MPa以上頁巖煤巖的“高壓力、高溫度、低吸附量”吸附特性評價。

BSD-PHE  高壓氣體吸附及恒壓吸附速率儀

High Pressure And Equal Pressure Sorption Analyzer

替代磁懸浮天平重量法的高壓吸附，實現容量法恒壓吸附動力學分析。（**號：ZL2019 2 1740137.5）

BSD-PHD  高壓氣體吸附及常壓解吸速率儀

High Pressure Sorption And Atmospheric Desorption Analyzer

測試 3~10S 解吸初速率，解吸率終值，解吸速率曲線，儲氫TPD程序升溫解吸速率及平臺溫度。可選配增加排液集氣功能。

BSD-PHC  覆壓高壓氣體吸附儀

Cladding Pressure High Pressure Gas Sorption Analyzer

對于整塊的巖芯、煤芯施加軸向和徑向的力，模擬地層應力環境，評價巖芯煤芯在高應力下的吸附性能，大幅提高儲量評估精度。

BSD-PHM  多組分高壓氣體吸附儀

Multi-component High Pressure Gas Sorption Analyzer

容量法多組分選擇性競爭吸附功能，配備高壓微循環系統，解決多組分吸附氣體分層問題。（**號：ZL2020 2 0367383.7）

選配功能 Optional Function

◆  ＋液氮面恒定裝置LNL

針對液氮溫度下的高壓氫氣吸附，消除液氮揮發引入的溫區變化。（**號：2018 2 0487496.6）

◆  ＋氣體增壓系統

具針對不同氣體H2、CH4、CO2等，具有專用增壓系統，壓力范圍30MPa、60MPa、80MPa

主要參數 / Main Parameter

◆  測試精度：重復性誤差小于±2%；

◆  壓力范圍：從高真空到**690bar；

◆  溫度范圍：-196℃到900℃；

◆  安全性：儀器內部經過高壓打壓測試，保證儀器的氣密性，同時內置可燃?xì)怏w報警器，可選配氣體報警聯動系統；

◆  壓力精度：進口高精度壓力傳感器，精度達0.01%FS，長期使用穩定性0.025%FS；

◆  儀器恒溫（空氣浴）：儀器內部全恒溫，歧路、閥門以及氣源等，處于同一空氣浴環境下，恒溫溫度40.0℃，控溫精度±0.1℃；

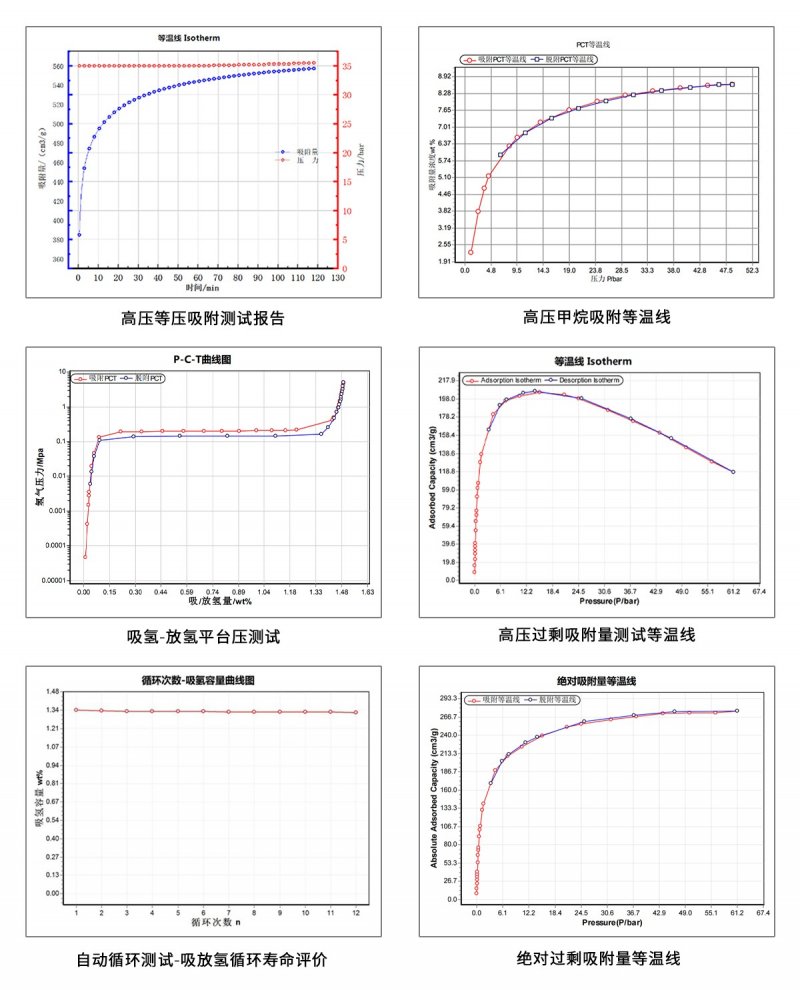

測試報告：
