晶格SZT-C快速恒壓四探針測試儀測試臺

產品介紹

                                                                  圖1.1 SZT-C型測試臺結構示意圖

       SZT-C型快速恒壓四探針測試臺，主要有載物臺（180mmX180mm凈載物面結）、雙軌垂直導向單元、測試壓力調節單元、探頭快速升降扳手(頂部戴紅套部分)、探頭連接板等單元！

二、 使用方法

2.1放置樣品：將測試臺上部操作扳手向上向后、向上升起測試臺探頭，如圖1.1，將樣品放在探頭下方測試臺板上，然后將測試臺上部操作扳手向前向下，壓下探頭。如圖1.2！

2.2壓力調整：在探頭壓下的狀態下，可根據樣品厚度及壓力要求，調節測試臺導軌支架中部螺桿上的螺母（先松開鎖緊螺帽），觀察探頭探針壓下程度，調節測試壓力！（彈簧壓縮量0～20mm,探針縮進量0～4mm,對應探頭壓力0～2.0K公斤），調好后，鎖緊鎖緊螺帽。

如圖 2.1和2.2.

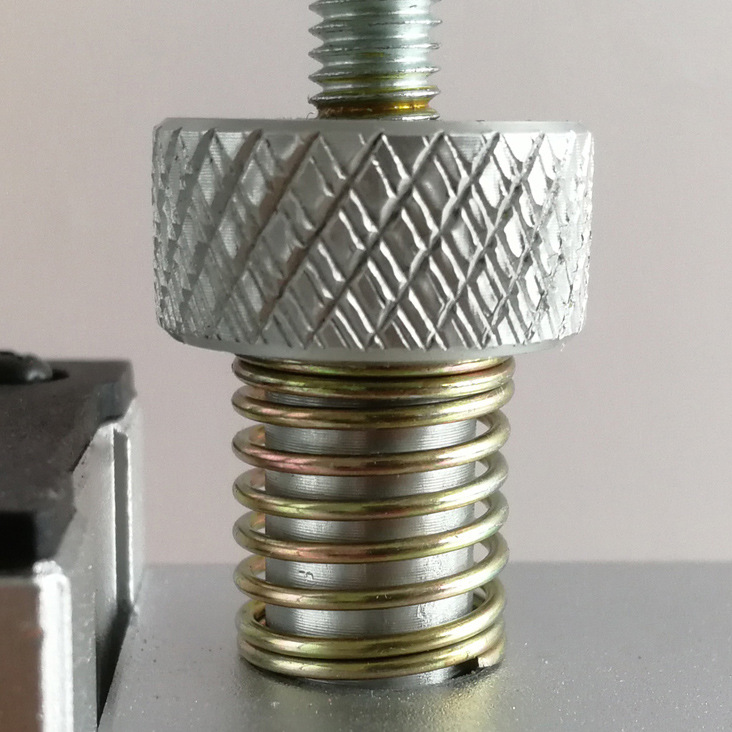

圖2.1 測試壓力調整螺母示意圖
