ST2742B型 四探針法電動粉末電阻率測試儀

• 產品信息

• 名稱：ST2742B型四探針法[四端子法]電動粉末電阻率測試儀

• 品牌：蘇州晶格

•


•


• 產品特點

•


  ST2742B型 電動粉末電阻率測試儀 是運用四端子法 或四探針法 測試粉末“ 電阻率-壓強 ” 性能曲線的測量分析儀器。

•


• 四端子法符合GB/T 24521-2009和YS/T 587.6-2006有關國標和行 業標準。采用國際通用的電流、電壓四端子測量法（儀器電流源和電壓表兩個單元分別從獨立回路連至電極同時和樣品接觸），可以消除電極與連接導線導通電阻產生的誤差，克服了傳統的二端法測量粉末電阻率儀器的弊病，可以真實地、準確地測量出粉末樣品的電阻率，因此重復性也好。



  四探針法測試臺設計符合 符合 ***新GBT 30835 -2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電阻率測試的原理和規范，參照GB/T 1551 - 2009 《硅單晶電阻率測定方法》、GB/T 1552-1995《硅、鍺單晶電阻率測定直流四探針法》并參考美國A. S . T .M 標準。



  四探針法同步壓力連續測試粉末“ 電阻率-壓強曲線， ”



  行業粉末電阻率標準測試方式。

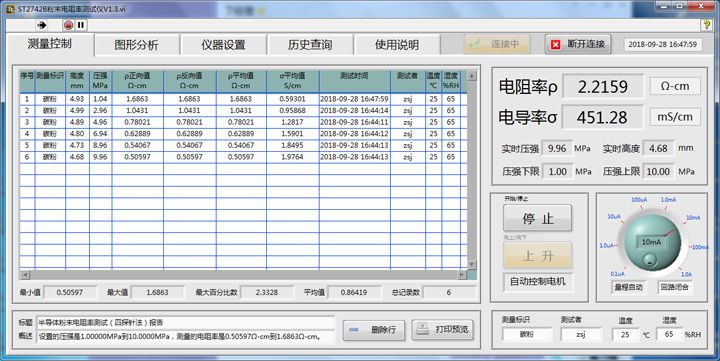

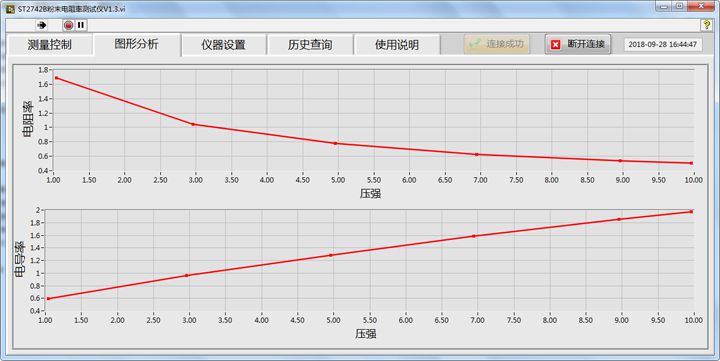

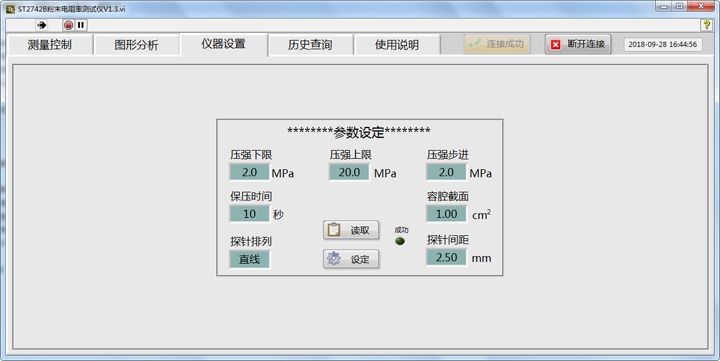

產品軟件界面

二、概述

2.1基本功能和依據標準：

     ST2742B型 電動粉末電阻率測試儀 是運用四端子法 或四探針法 測試粉末“ 電阻率-壓強 ” 性能曲線的測量分析儀

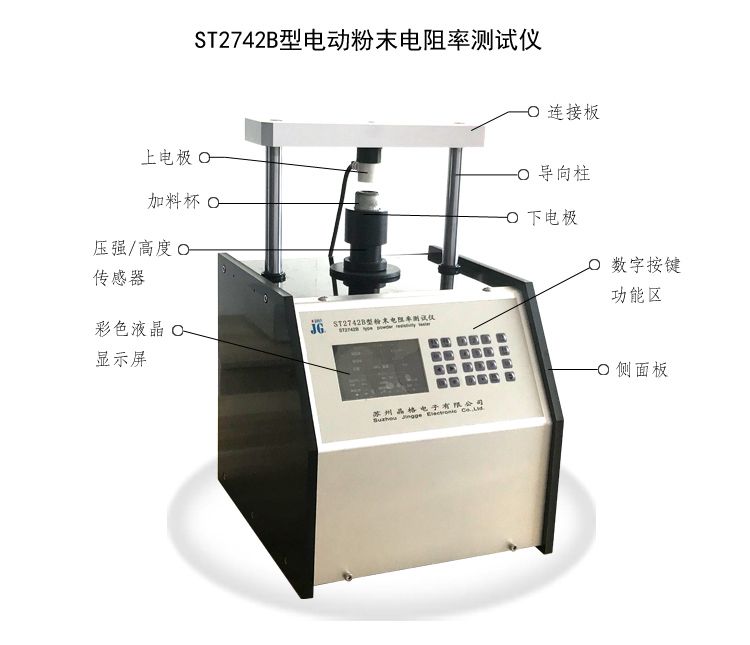

   儀器組成：整套儀器有四探針（四端子）主機和電動粉末測試臺兩大部分組成。

   主機：是整個系統電氣控制顯示核心部分，主要由精密恒流源、高分辨率ADC、嵌入式單片機系統單元以及壓力檢測、厚度檢測、彩色液晶顯示窗口等單元組成。

   粉末測試臺：是連接測試主機，用來裝夾半導體粉末（含高分子粉末和金屬粉末等），進行電動自動壓力施加（壓片），并同步進行電阻率測試的裝置（以下簡稱測試臺）。

   測試臺為粉末標準容器、電極、加壓機構、壓力檢測、厚度檢測、連接線纜等單元組成。

2.2優勢特征：

1)測試臺設計，符合國標和行業規范。有如下兩款：

 四端子法符合GB/T 24521-2009和YS/T 587.6-2006有關國標和行業標準。采用國際通用的電流、電壓四端子測量法（儀器電流源和電壓表兩個單元分別從獨立回路連至電極同時和樣品接觸），可以消除電極與連接導線導通電阻產生的誤差，克服了傳統的二端法測量粉末電阻率儀器的弊病，可以真實地、準確地測量出粉末樣品的電阻率，因此重復性也好。

 四探針法測試臺設計符合 符合 ***新GBT 30835 -2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電阻率測試的原理和規范，參照GB/T 1551 - 2009 《硅單晶電阻率測定方法》、GB/T 1552-1995《硅、鍺單晶電阻率測定直流四探針法》并參考美國A. S . T .M 標準。

四探針法同步壓力連續測試粉末“ 電阻率-壓強曲線， ”

行業粉末電阻率標準測試方式。

2）儀器所有參數設定、功能轉換全部采用數字化鍵盤輸入；具有零位、滿度自校功能；電壓電流全自動轉換量程；測試結果由彩色液晶屏直接顯示。

3）壓力機構采用電動執行，壓力（壓強）平穩可調、可保持。電子傳感器自動同步檢測、顯示壓力（壓強）值和樣本高度值。故本測試臺可一邊加壓一邊同步測試電阻率，可方便測繪粉末樣品 “電阻率-壓強”的性能曲線；也可以單獨作為粉末壓制成片的工具使用。

4）本測試儀配有成套PC軟件，故不但可以單獨（脫機）操作，還可以連接PC軟件，自動保存當前測 試數據、查詢并統計分析歷史數據、打印測試報告等！

2.3適用范圍：

本儀器具有測量精度高，操作簡便、穩定性好，重復性好，一機多用使用方便等特點。也是區別于以往舊款同類測試臺新特點！本儀器適用于碳素廠、焦化廠、石化廠、粉末冶金廠、高等院校、科研部門、是檢驗和分析固態和粉態樣品質量的一種重要優良工具。

三、技術參數

3.1.電阻率測量范圍、分辨率

電阻率:15.0×10- 6 ～200 . 0×10 3 Ω-cm   分辨率1 . 5×10-6 ～0. 1×103 Ω- cm

    （1 .0×10-6 ～200. 0×101 Ω- cm   分辨率0 . 1×10-6 ～0 .1×101 Ω- cm）

3.2.電阻率量程劃分及誤差等級

3.3.數字電壓表：

⑴量程：10mV ～ 100 mV，自動

⑵顯示: 4位有效數字，顯示999.9，小數點、單位自動顯示

3.4.數控恒流源

電流輸出：直流電流0. 1mA～1000mA可調，系統自動步進調整。

3.5.粉末測試臺部分參數：

（1）試樣成份：成份不限，但不得含有對測試臺和電極有腐蝕作用的成份。

（2）試樣粒度：推薦以40目以下～60目以上（標準篩網），一般其他粒度也可！

（3）試樣容器：內徑：φ11 .28mm（S=1. 0cm 2）  高度：0～20mm可調,帶高度傳感器監測，測量誤差： ±0. 02mm。

（4）測試壓強   壓強量程：30Mpa, P=0～30 Mpa可調。

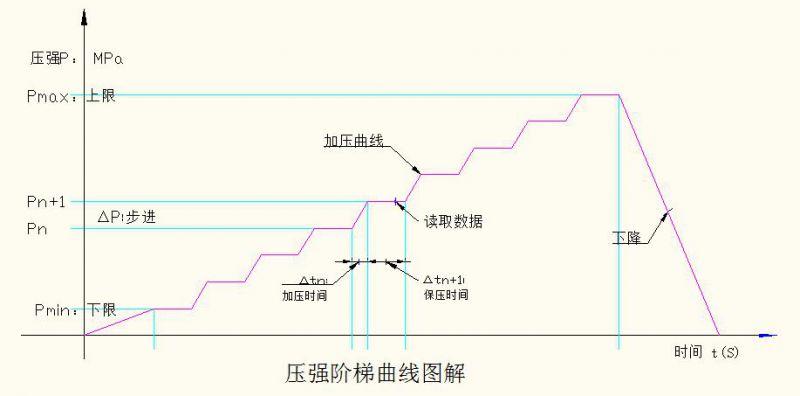

（5）壓力機構采用電動操作、壓力平穩可調。壓強可以階梯式、多點預設，一次性自動完成。

四位有效顯示數00 . 00～30 .00MPa，分別率 ±0 . 01 MPa。

3.6.測試儀外形與重量

前寬×長×總高=300mm×310 mm×470mm

重         量=15Kg

3.8.電源：

功 耗：<50W

輸入:220V±10%   50Hz

3.9.本儀器工作條件為：

溫      度： 0-40℃

相對濕度： ≥60%

工作室內應無強電磁場干擾，不與高頻設備共用電源。

注：該儀器未取得中華人民共和國醫療器械注冊證，不可用于臨床診斷或治療等相關用途
