ST2722-SZ四探針法粉末電阻率測試儀

產品信息

• 名稱：ST2722-SZ型四探針法粉末電阻率測試儀

• 品牌：蘇州晶格

• 產品特點

•     ST2722型半導體粉末電阻率測試儀是四探針法測試粉末電阻率的測量儀器。

•     四探針法測試臺設計符合符合新GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電阻率測試的原理和規范，參照GB/T 1551-2009 《硅單晶電阻率測定方法》、GB/T 1552-1995《硅、鍺單晶電阻率測定直流四探針法》并參考美國A.S.T.M 標準。

      四探針法同步壓力連續測試粉末“電阻率-壓強曲線，”

      原廠**產品，行業粉末電阻率標準測試方式。

二、概述

2.1基本功能和依據標準：

    ST2722型半導體粉末電阻率測試儀是運用四探針法電阻率測試儀與自動化粉末壓片機相組合，測試粉末“電阻率-壓強”特性曲線的集成化、智能化測量儀器。四探針法符合新GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》、GB/T 1552-1995《硅、鍺單晶電阻率測定直流四探針法》并參考美國A.S.T.M 標準。

2.2儀器成套組成：整套儀器有ST2722電阻率測試儀主機和SZ或SD型粉末壓片機兩大部分以及配套的電腦軟件組成。

     主機是整個系統電氣控制顯示主要部分，主要由精密恒流源、高分辨率ADC、嵌入式單片機系統單元以及壓力、厚度顯示單元、與PC機通訊單元等組成。

壓片機壓片機由粉末標準容器、電極、加壓機構、壓力檢測、厚度檢測、連接線纜等單元組成。是粉末壓片成型裝置，用來裝夾粉末（含高分子粉末和金屬粉末等），進行壓力施加（壓片）和自動壓力檢測、高度檢測。（以下簡稱壓片機）。

2.3優勢特征：

1)測試儀設計，符合國標和行業規范，獲國家**。**號：ZL201220082173.9

 ST2722-SZ四探針法設計符合**GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電阻率測試的原理和規范，參照GB/T 1551-2009《硅單晶電阻率測定方法》、GB/T 1552-1995《硅、鍺單晶電阻率測定直流四探針法》并參考美國A.S.T.M 標準。

2)同步式連續多點測試，高效快捷、準確度高、重復性好。一次裝料，電阻率、壓強、高度同步式連續多點測試，可快速繪制粉末“電阻率-壓強”曲線。行業粉末電阻率標準測試方式。可避免傳統異步式的先壓片脫模后再四探針測試的缺項：誤差大，重復性差，直至散塊不能成形無法測試的問題。

3)帶智能化電腦軟件.可以保存、查詢、統計分析數據和打印報告。

4）USB通訊接口，通用性好、方便快捷。優于RS232或485方式，這些端口一般電腦都難配了！

5）8檔位超寬量程。同行一般為五到六檔位。

6）可脫電腦單機操作,小型化、手動/自動一體化。操作簡便、性能穩定，所有參數設定、功能轉換全部采用數碼鍵盤輸入。

7）可拓展功能：壓片機可獨立當普通壓片機用，電阻率測試儀也可以增配四探針測試臺、探頭拓展為普通四探針測試儀或電池極片電阻率測試儀。

2.6適用范圍：

    本儀器具有操作簡便高效、測量精度高、穩定性好、重復性好，一機多用使用方便等特點。也是區別于以往舊款同類測試臺新特點！ 本儀器適用于碳素廠、焦化廠、石化廠、粉末冶金廠、高等院校、科研部門、是檢驗和分析固態和粉態樣品質量的一種重要優良工具。

三、技術參數

3.1.電阻率測量范圍、分辨率

電 阻 率：10.0×10^-6～ k×200.0×10³Ω-cm 分辨率1.0×10^-6～ 0.1×10³Ω-cm,k=1～10

3.2.電阻率量程劃分及誤差等級

3.3.數字電壓表：

⑴量程：10mV ～ 100 mV，自動

⑵顯示: 4位有效數字，**顯示999.9，小數點、單位自動顯示

3.4.數控恒流源8檔寬量程

電流輸出：系統自動步進調整，直流電流0.1μA，1.0μA，10μA，100μA，1.0mA,10mA,100mA,1.0A共8檔可調。

3.5.粉末測試臺部分參數：

（1）試樣成份：成份不限，但不得含有對測試臺和電極有腐蝕作用的成份。

（2）試樣粒度：推薦以40目以下—60目以上（標準篩網），一般其他粒度也可！

（3）料杯容積：截面：S=1.0cm²

              高度：0～20mm可調,

（4）自動高度測試單元，測量誤差：±0.02mm。

    四位有效顯示數00.00～20.00mm，分別率±0.02mm。

（5）自動壓強測試單元，

標準壓強：P₀=4Mpa±0.05Mpa。
     壓強量程：20Mpa, P=0～20 Mpa可調。

四位有效顯示數00.00～20.00MPa，分別率±0.01 MPa。
（6）、壓力機構采用手動操作、壓力平穩可調。

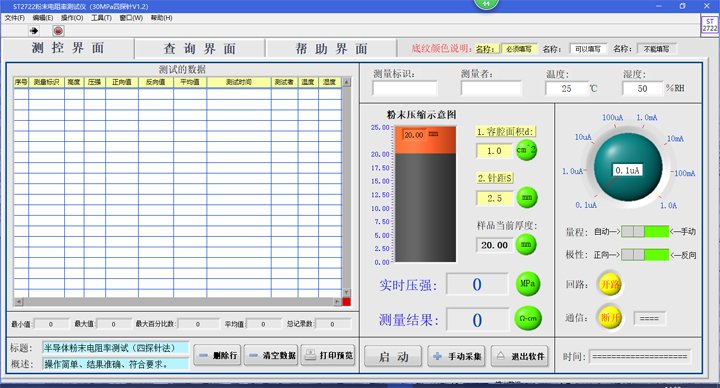

3.6.配套PC軟件

1 USB高速通訊接口。

2帶數據庫方式存儲數據，便于歷史查詢和第三方軟件拓展共享。

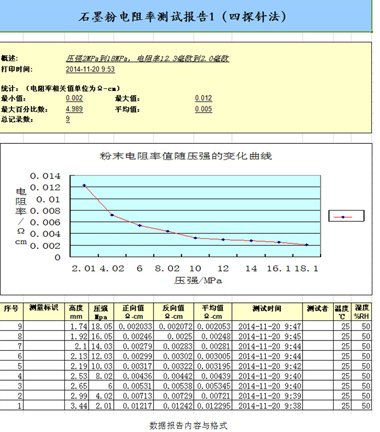

3自動生成excel形式的圖表結合的測試報告,包含電阻率-壓強曲線圖形和詳細測試數據。

4帶測試報告預覽、編輯、打印功能。

3.7.測試儀外形與重量

前寬×長×總高=250mm×220 mm×540mm

重         量=10Kg

3.8.電源：

功 耗：< 10W

輸入:220V±10%   50Hz

3.9.本儀器工作條件為：

溫   度：   0-40℃

相對濕度：   ≥60%

工作室內應無強電磁場干擾，不與高頻設備共用電源。
